木材加工用标准C形槽简易夹紧夹具

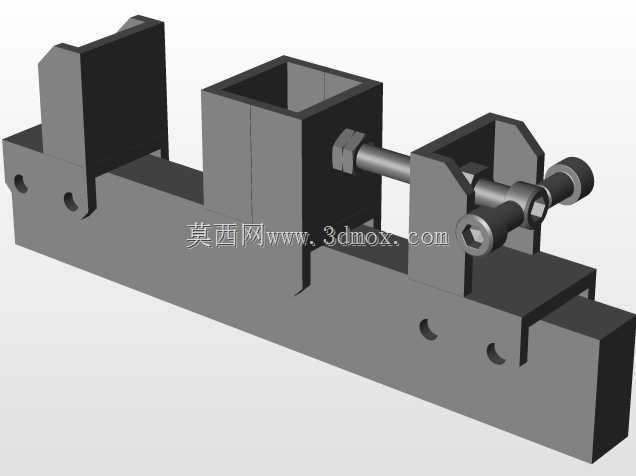

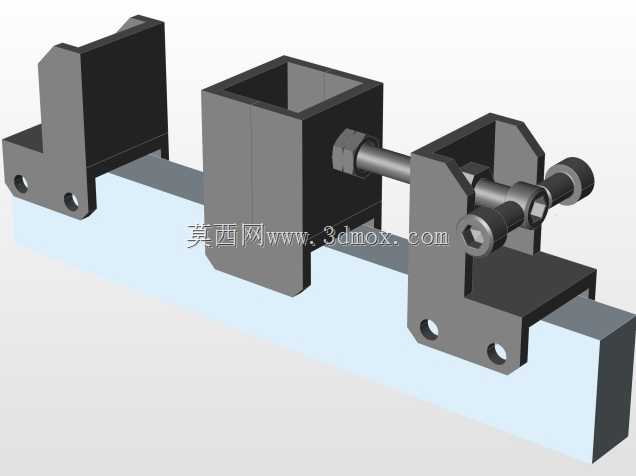

　　在木材加工的小型作业场景中，这类依托标准C形槽搭建的简易夹具，是手工作业、小批量木料裁切、铣削、钻孔工序里极为实用的定位夹紧构件，区别于重型液压或气动夹具的高成本、复杂安装要求，它的结构完全围绕小型木工场景的快装、快调、低成本需求设计，不需要配套复杂的动力源，纯手动操作即可完成木料的压紧定位。从结构布局来看，整个夹具的基座直接采用50mm×25mm规格的标准C形槽型材加工而成，这种选型思路本身就带着极强的工程实用性——标准C形槽的型材截面自带安装滑槽，不需要额外加工长条形的安装调节槽，既减少了基座的铣削加工量，也能依托型材本身的截面强度保证夹具整体的刚性，避免夹紧过程中基座出现挠曲变形，影响木料的定位精度。

　　基座上预留的多个沉头安装孔，是用来将整个夹具固定在木工工作台面的，孔位沿着基座长度方向均匀分布，安装时可以根据工作台的T型槽间距或者预留螺孔位置灵活选择固定点，不需要额外制作转接安装板，安装边界的适配性很强，不管是木质工作台还是钢制工装平台，都能快速完成固定。夹具的定位端采用固定挡块结构，挡块与基座采用嵌入式连接，接触木料的端面做了平面度处理，保证和被夹紧木料的端面完全贴合，避免夹紧时木料出现歪斜；夹紧端采用螺杆进给的手动结构，螺杆配套了带防滑滚花的操作手轮，不需要额外使用扳手，徒手就能转动螺杆完成夹紧与松开动作，螺杆前端的压块和螺杆之间做了活动连接，夹紧时压块可以自适应贴合木料的端面，不会因为螺杆的转动带动木料移位，

　　也能避免压块端面压伤软质的木材表面。中间的方形槽结构是用来适配不同宽度木料的辅助定位结构，当需要夹紧截面尺寸较小的方料时，可以将木料嵌入方形槽内，限制木料的上下、左右窜动，配合两端的夹紧结构，就能完成木料的完全定位，不需要额外增加辅助挡块；如果加工的木料长度较长，也可以将多个同规格的该类夹具沿着木料长度方向排布，共同完成长料的多点夹紧，因为基座采用统一规格的标准C形槽，多个夹具并排安装时的定位基准可以保持一致，不会出现夹紧点高低不平的问题。设计这类夹具的时候，核心思路是在保证夹紧可靠性的前提下尽可能压缩制造成本与加工难度，所有结构件除了标准的螺杆、螺母紧固件之外，其余构件都可以通过标准型材切割、简单铣削、钻孔加工完成，

　　不需要复杂的铸造成型或者五轴加工，小型机加工车间甚至木工坊自身都能完成制作，维护成本极低，螺杆出现磨损后直接更换同规格的标准螺杆即可，不需要定制专用配件。在实际使用场景中，这类夹具常用来完成小型木方的截断定位、木构件的钻孔定位、小型木料的铣边定位，尤其是在DIY木工、家具试样、小批量定制木构件的生产场景中，它的灵活性远高于大型专用夹具，不需要连接气源或者电源，搬移到任意作业位置都能快速投入使用，夹紧力的大小可以通过手轮的转动扭矩手动控制，针对不同硬度的木材调整夹紧力度，既不会因为夹紧力过小导致加工时木料移位，也不会因为夹紧力过大在软木表面留下压痕。从安装尺寸边界来看，整个夹具的基座长度适配常规小型木料的加工需求，基座宽度与C形槽型材宽度一致，夹紧螺杆的行程覆盖常规小尺寸木方的截面宽度范围，安装时夹具整体高出工作台面的高度不会过多，加工时刀具的作业空间充足，不会出现夹具干涉刀具走刀路径的问题，基座底部和工作台面完全贴合，固定后不会出现翘动，夹紧作业时的整体稳定性足够应对常规的木工切削力，即使是小型立铣或者手电钻作业产生的切削振动，也不会导致夹具移位或者木料松脱。
