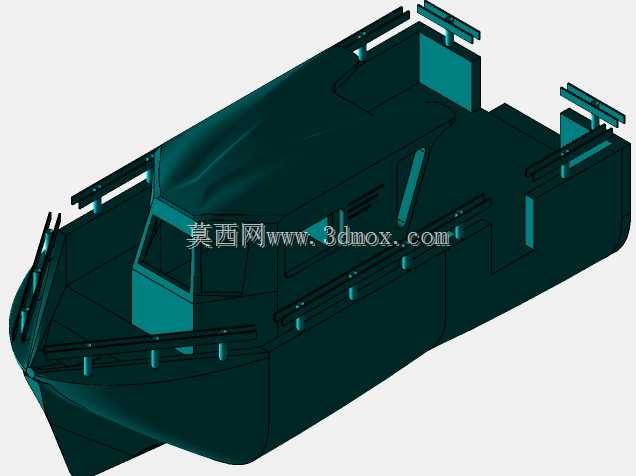

小型作业渔船整体结构三维设计

　　这款小型作业渔船的三维结构设计，首先要匹配近海内河的日常捕捞、短途运维作业场景，这类作业水域普遍存在浪高不超过1.2米、航道狭窄、靠泊点位无专业码头的特点，所以在整体线型设计上，没有采用高速艇的深V尖舭结构，而是选择了折角线偏下的圆舭过渡线型，兼顾低速航行时的稳性和浅水区的通过性，避免靠岸时船底剐蹭河床或者滩涂。从结构布局来看，前部主甲板预留了足够的作业堆放空间，舷侧设置了连续的固定式护栏，护栏立柱间距控制在450毫米以内，横档设置上下两道，能够满足作业人员在甲板整理网具、堆放渔获时的防护需求，不会因为船体小幅横摇出现人员失足的风险。中部的驾驶舱采用了前置偏左的布局，舱室前挡风玻璃做了12度的后倾角设计，既可以减少航行时正面风阻，也能避免雨天雨水在玻璃上形成大面积水膜影响驾驶视线，舱室内部预留了驾驶台、单人休息位的安装空间，舱壁做了加厚的结构预留，后期可以加装隔音隔热层，降低机舱传递过来的噪音和温度。船体尾部的甲板区域做了下沉式设计，主要是为了安装舷外机或者小型船用柴油机的动力单元，下沉的围板高度刚好超过常规满载水线150毫米，能够避免航行时尾浪涌上甲板，同时尾部两侧预留了系缆桩的安装位，靠泊时可以快速固定缆绳，不需要额外焊接附属结构。

　　在建模的结构处理上，船体的外板采用了等厚壳单元的设计思路，肋骨间距按照小型钢船或者玻璃钢船的建造规范设置为500毫米，每道肋骨都和船体外板、甲板下的纵桁做了连接节点的细化，能够保证整体结构的纵向强度，在遇到突发浪涌的时候不会出现船体变形的问题。舷侧的防撞护舷位置做了突出的安装台，后期可以粘贴橡胶护舷条，靠泊的时候缓冲船体和码头之间的碰撞，不会直接损伤外板漆面或者结构。驾驶舱顶部预留了雷达、航行灯、警示灯的安装基座，基座位置做了防水凸台设计，线缆可以通过凸台内部的穿线孔直接连到驾驶舱内部的配电位置，不需要在舱顶额外打孔，避免后期出现漏水的隐患。

　　从安装边界和尺寸适配来看，这款船的整体宽度控制在2.5米以内，长度在7米左右，既可以满足小型拖车的公路运输要求，不需要办理超宽运输手续，也能够在宽度3米以上的内河航道灵活调头，在狭窄的支流区域也能正常通行。吃水深度控制在0.6米，即使是在枯水期的内河航道或者近岸浅滩区域，也不会出现搁浅的问题，作业范围可以覆盖从近岸滩涂到离岸10海里以内的区域。在细节设计上，甲板表面做了防滑纹路的结构预留，不需要后期额外铺设防滑层，就能保证人员在甲板行走、作业时的摩擦力，雨天或者甲板沾水的时候也不会打滑。舱室的门采用了外开式的防水门设计，门的下缘设置了挡水门槛，高度100毫米，能够避免甲板上的积水灌入舱室内部。

　　船体前部设置了锚链舱的预留空间，锚链可以通过首部的导缆孔直接收放到锚链舱内，不需要在甲板堆放锚链，节省甲板作业空间。另外，船体内部的压载舱位置做了分隔设计，左右两个独立的压载舱可以根据作业时的载荷情况调整压载水量，比如单侧堆放渔获的时候，可以在另一侧压载舱注入适量的水，调整船体的横倾角度，保证航行时的稳性，不会因为载荷偏载出现倾斜风险。燃油舱设置在船体中部靠下的位置，既可以降低整船的重心，提升稳性，也能够远离驾驶舱和尾部的高温动力区域，提升使用的安全性，燃油舱的加注口设置在舷侧位置，加注燃油的时候不需要打开甲板舱盖，操作更加方便。整个建模过程中，所有的结构连接位置都做了圆角过渡处理，没有尖锐的直角结构，一方面是减少应力集中，提升结构的疲劳强度，另一方面也避免作业人员在船上活动时被尖锐棱角磕碰受伤。
