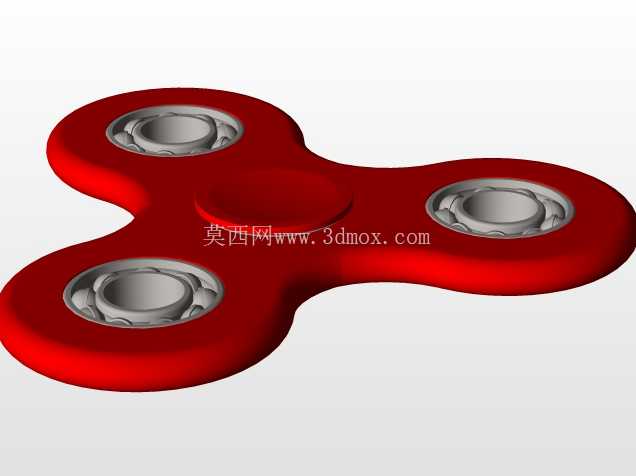

三叶指尖旋转器内置滚珠轴承结构设计

日常做结构验证时经常会碰到这类小型手持旋转件的设计需求，别看着物件小，里面涉及的旋转副配合、动平衡调校逻辑，和工业级旋转机构的底层原理是完全相通的。先从实际使用场景说，这类带滚珠轴承的三叶旋转件，核心是依靠轴承的低摩擦特性实现长时间无外力自转，除了大众熟知的指尖把玩减压用途，在小型展示台旋转支座、低载荷手动旋转工位的定位结构里，也能看到同原理的简化结构应用，只是工业场景下会对轴承载荷、旋转阻尼做针对性调整。

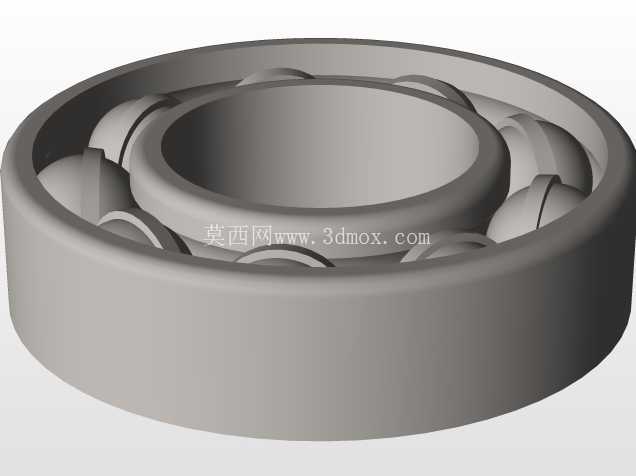

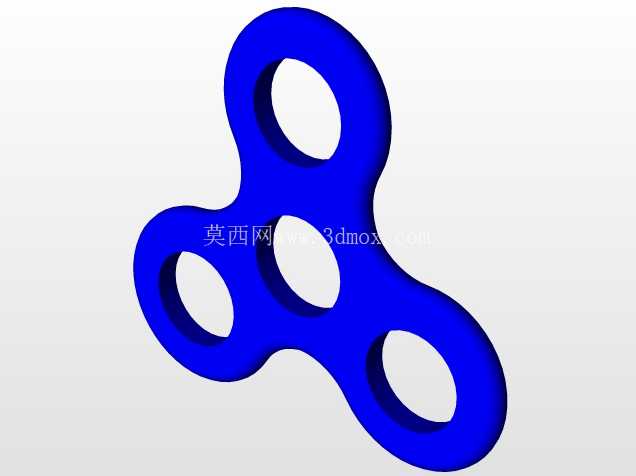

设计这类结构的时候，最先要敲定的是中心轴承的安装边界，中心孔的公差要匹配标准深沟球轴承的外径过盈配合要求，过盈量控制在0.01-0.02mm区间，既不会因为配合太松导致轴承外圈跟转，也不会因为过盈量太大压装时撑裂主体结构，毕竟这类三叶结构的主体壁厚在轴承安装位周边是逐步减薄的，压装应力如果集中很容易出现隐裂。三个叶瓣的外形是做了圆弧过渡处理的，没有尖锐棱角，一方面是手持接触的时候不会刮蹭皮肤，另一方面叶瓣的外轮廓是围绕中心旋转中心做等半径设计的，每个叶瓣上预留的轴承安装位，和中心轴承的中心距完全一致，重量分布对称，这是保证旋转时不出现偏心抖动的核心——如果三个叶瓣的质心没有落在中心旋转轴线上，高速旋转时会产生明显的离心振动，不仅转的时候晃动手感差，还会额外增加轴承的径向载荷，缩短轴承的使用寿命。

从结构尺寸来看，这类三叶旋转件的整体回转直径一般控制在70-80mm区间，这个尺寸刚好适配成年人拇指与食指捏持的操作范围，中心轴承的内径选6mm标准规格，刚好能穿过常用的指尖按压轴，三个叶瓣上的配重轴承和中心轴承选用同规格型号的话，还能进一步降低物料的适配成本，不需要单独开多套轴承的安装位治具。叶瓣的厚度设计是从中心向边缘逐步收薄的，中心位置厚度要覆盖轴承的整体宽度，保证轴承压装后完全嵌入主体结构内，不会出现两侧突出的情况，边缘位置收薄到2mm左右，既可以降低整体重量，让旋转启动时的初始力矩更小，也能让整体的视觉质感更轻盈。

实际建模的时候要注意几个容易出问题的细节：轴承安装位的底部要做0.1mm的退刀槽，方便压装时轴承能完全贴合安装面，不会因为根部圆角的干涉导致轴承装不到位；三个叶瓣的连接位置要做R3以上的圆角过渡，避免应力集中，要是这个位置做直角处理，哪怕是树脂3D打印的样件，摔落的时候也很容易从连接根部断裂；主体表面的弧度要贴合手指捏持的曲面，中心按压盖的位置要做轻微的凹陷处理，手指按压的时候不会打滑，旋转过程中也不会因为接触面太光滑导致捏持不稳。另外旋转阻尼的调校也和结构设计直接相关，轴承压装到位后，两侧的按压盖不能压得太紧，要给轴承的轴向预留0.05mm左右的窜动间隙，不然会把轴承的内圈和外圈锁死，大幅增加旋转阻力，原本能转一两分钟的结构，可能压太紧之后十几秒就停转了。

很多人觉得这类小物件结构简单不需要做动平衡校验，其实哪怕是小尺寸的旋转件，只要转速上去，偏心带来的问题就会被放大，建模完成后可以先通过软件的质心分析功能，确认整体质心是否和中心旋转轴线重合，如果有轻微偏差，可以通过调整叶瓣背面的减重槽深度来配平，不需要额外增加配重块，就能把偏心量控制在合格范围内。这种结构的设计逻辑其实可以平移到很多低载荷旋转机构上，比如小型展示架的旋转底座、手动调节的旋钮阻尼结构，核心都是通过对称结构保证动平衡，通过标准轴承的配合降低旋转摩擦，只是根据不同的使用场景调整尺寸、载荷和材质即可。
