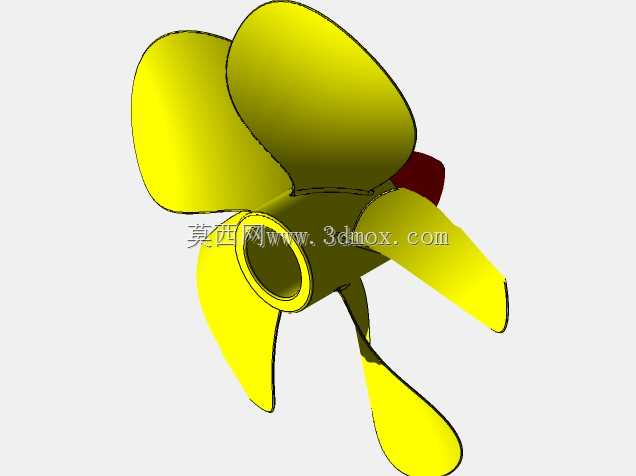

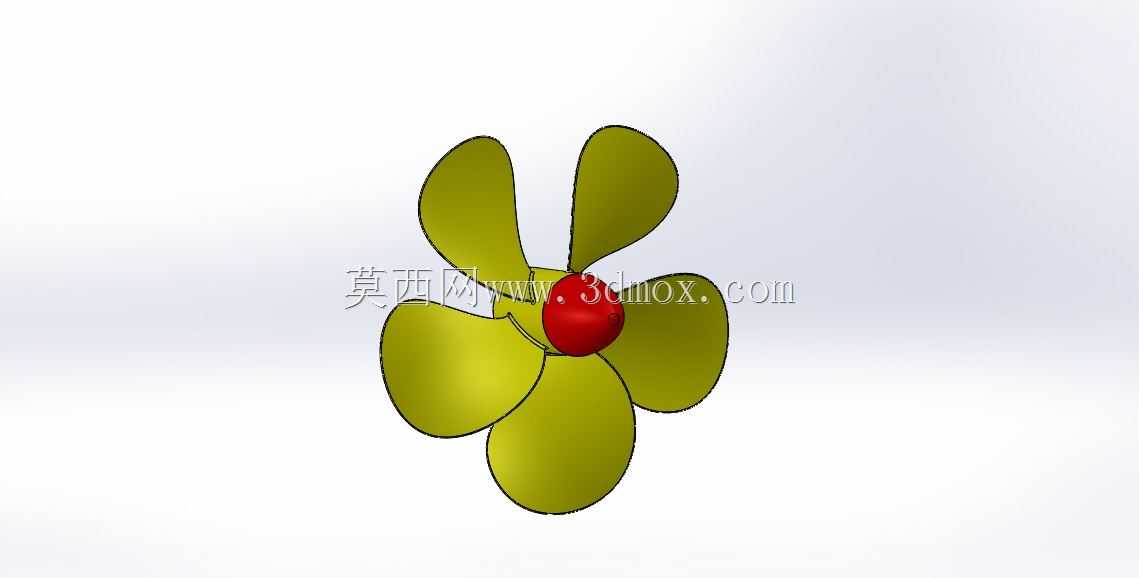

五叶结构船舶推进螺旋桨结构设计

　　在船舶动力系统的末端执行环节，螺旋桨是直接决定航行动力转化效率、航行稳定性与振动噪声水平的核心部件，本次设计的五叶船用螺旋桨，主要适配内河中小型货运船舶、近海作业拖轮以及港作交通艇的推进需求，这类船舶日常航行工况覆盖静水巡航、顶流作业、靠离泊频繁变载等多种场景，对螺旋桨的空泡抑制能力、低转速扭矩输出特性有明确要求。从实际使用场景来看，这类五叶螺旋桨相比常规三叶、四叶结构，在相同盘面比下能有效降低叶梢载荷，减少航行过程中伴流不均匀带来的激振力，避免船体尾部结构长期受振动影响出现焊缝疲劳、舱室噪声超标的问题，尤其适合经常在浅水区航行、容易卷入漂浮杂物的作业船舶，单叶受损后剩余桨叶仍能维持基本推进能力，不会瞬间失去动力引发航行风险。

　　设计过程中首先确定桨叶的径向载荷分布，从桨毂位置到叶梢采用非线性翼型截面过渡，靠近桨毂的根部区域采用大厚度、小弦长的翼型，保证足够的结构强度应对启动、倒车时的瞬时冲击载荷，叶梢区域则采用薄翼型、大侧斜设计，切割伴流场的过程更平缓，降低空泡产生的概率。桨毂部分采用锥面配合的安装接口，匹配常规船用尾轴的锥度标准，端面设置密封槽位，安装时可配合O型圈实现轴系的水密防护，避免江水海水渗入尾轴管造成轴承锈蚀。外形尺寸方面，该螺旋桨的直径适配300-500吨级船舶的尾轴安装间距，桨毂直径与桨叶直径的比值控制在0.18-0.2区间，既保证桨叶根部有足够的安装固定空间，也不会因为桨毂过大增加不必要的航行阻力。

　　安装边界上，螺旋桨与尾柱的间隙预留了足够的拆装操作空间，叶梢与船体外壳的最小间隙满足船级社的规范要求，避免航行过程中桨叶形变剐蹭船体，同时尾轴的键槽位置与桨毂内部的键槽做了对应匹配，安装时无需额外修配即可完成周向固定，配合锁紧螺母就能实现轴向定位。从功能特性来看，该螺旋桨的叶面曲面采用等螺距设计，加工难度适中，普通的五轴联动加工设备或者铸造后修磨即可达到设计精度，对于中小型修造船厂来说维护更换成本更低，桨叶的导边做了小圆角钝化处理，航行中碰到细小的漂浮杂物、渔网残片时不容易出现卷边缺口，日常维护只需要定期检查桨叶表面的附着海生物、清理表面锈蚀即可，不需要频繁做动平衡校正。

　　设计阶段也充分考虑了倒车工况的水动力特性，桨叶的随边曲面做了适配反向水流的修型，倒车时能产生足够的反向推力，满足船舶靠离泊、紧急制动的推力需求，不会出现正车效率高但倒车推力不足的问题。在实际建模过程中，每一片桨叶的曲面都通过截面线放样生成，相邻桨叶的角度误差控制在0.1度以内，保证整体的动平衡精度，桨毂与桨叶的过渡位置做了圆角顺滑处理，减少应力集中，避免长期交变载荷下桨叶根部出现裂纹。对于船舶设计人员来说，该模型可以直接用于尾轴系的布置干涉检查，验证螺旋桨与舵叶、尾柱的安装间隙是否满足要求，也可以导入水动力仿真软件做初步的敞水效率计算，为后续的动力系统匹配提供基础数模参考；对于修船企业的技术人员来说，该模型可以作为备件测绘的参考基准，对照实物尺寸调整参数后即可直接生成加工图纸，缩短备件生产的等待周期。
