起重吊装用带螺纹安装段弯钩结构设计

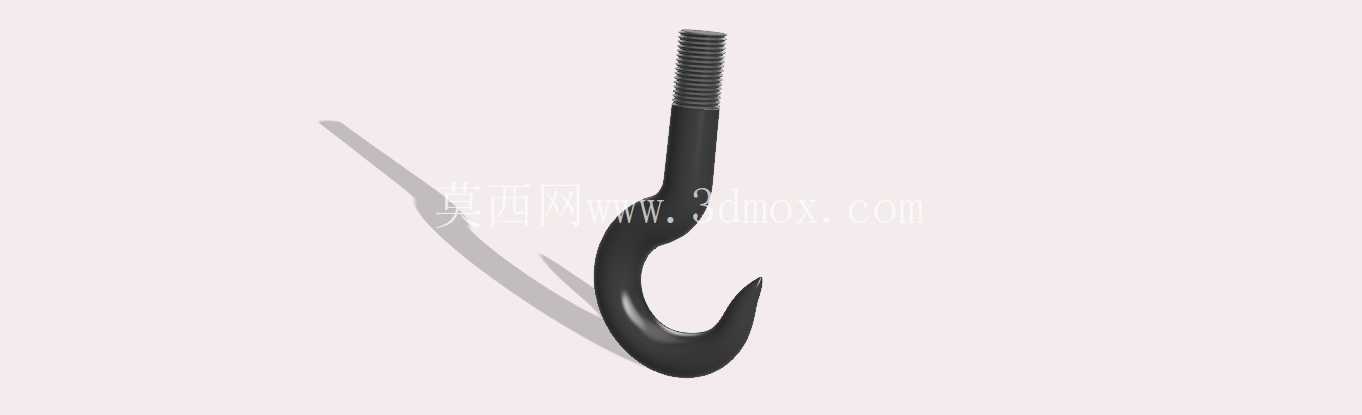

　　在车间物料转运、重型设备安装、港口货物装卸这类需要垂直起吊作业的场景里，吊钩作为吊具末端直接承载载荷的核心构件，其结构合理性直接决定作业安全冗余与吊装效率。这款挂钩的设计首先从载荷传递路径入手，上端设置的外螺纹安装段，是为了适配现有标准吊具的螺纹连接接口，无需额外加工转接件就能直接装配在电动葫芦、手动葫芦或者定制吊臂的末端，安装时通过螺纹旋合长度控制啮合受力面积，配合锁紧螺母就能避免起吊过程中挂钩出现转动松脱的问题。

　　从结构形态来看，钩身采用渐变截面设计，靠近螺纹段的直杆部分直径更大，顺着钩身弯曲弧度逐步过渡到钩尖位置，这种变截面设计不是为了造型美观，而是对应起吊时钩身的应力分布规律——直杆段承受全部轴向拉力，弯曲段同时受拉与弯矩作用，钩尖位置主要承担防脱限位的作用，渐变截面能在保证整体强度的前提下减少不必要的材料冗余，降低吊具末端的自重，避免吊重时额外增加起重设备的载荷负担。钩尖位置做了向内收的锐角处理，不是尖锐的切削边，而是保留了足够的圆角过渡，既能防止吊装时吊带、钢丝绳或者吊环从钩口滑出，又不会因为棱角过于锋利切割吊索具的纤维层或者钢丝，延长配套吊具的使用寿命。

　　设计过程中重点校核了钩身弯曲段的应力集中问题，很多传统吊钩在弯曲内侧的圆弧位置容易出现应力集中，长期交变载荷下会萌生疲劳裂纹，这款挂钩在弯曲内侧做了大圆弧过渡处理，曲率半径沿着钩身受力方向连续变化，没有突然的截面转折，能把起吊时的载荷均匀分散到整个弯曲段，不会出现局部应力超过材料屈服强度的情况。钩身表面做了圆滑过渡处理，所有棱边都倒了圆角，一方面是避免吊装作业时棱角划伤操作人员，另一方面也能减少表面缺陷带来的疲劳源，提升构件的疲劳寿命。

　　安装边界方面，上端螺纹段的长度经过匹配计算，既能满足与标准吊具连接座的啮合深度要求，又不会因为螺纹过长导致安装后末端突出连接座过多，影响吊具整体的结构紧凑性。钩口的开口尺寸经过合理设定，既能适配常见的卸扣、吊环、吊装带端部环眼的穿入需求，又不会因为开口过大导致吊索具在晃动时轻易脱钩。整个挂钩的重心与上端螺纹段的轴线重合，起吊空载时挂钩不会出现偏斜，挂取吊具时能保持垂直状态，方便操作人员快速对位挂接，减少高空作业或者重型吊装时的对位调整时间。

　　实际应用中，这类挂钩可以适配不同吨位的起重场景，通过调整杆部直径、钩身弯曲半径、螺纹规格就能覆盖从轻小型物料吊放到重型设备移位的不同需求，设计时预留的安全系数符合起重吊具的相关规范要求，在额定载荷下钩身的变形量控制在弹性范围内，不会出现永久变形，卸载后能快速恢复初始形态，保证重复使用的精度与可靠性。钩身的流线型形态也能减少起吊过程中与周边物件的勾挂干涉，在狭窄空间内吊装作业时，不会因为结构突出棱角勾挂周边管线或者设备外壳，提升复杂作业场景下的适配性。
