工业直角弯通带法兰连接管道结构

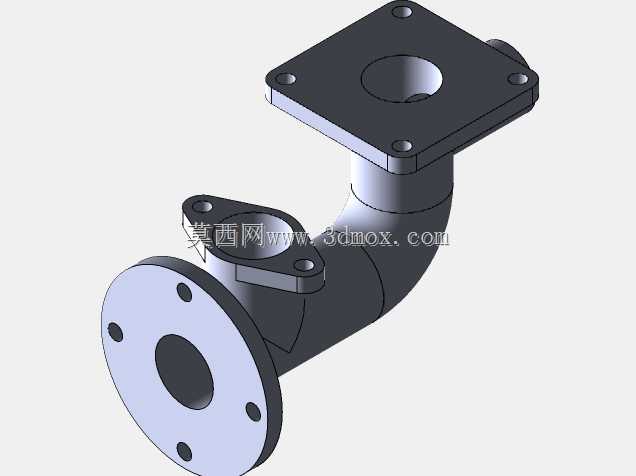

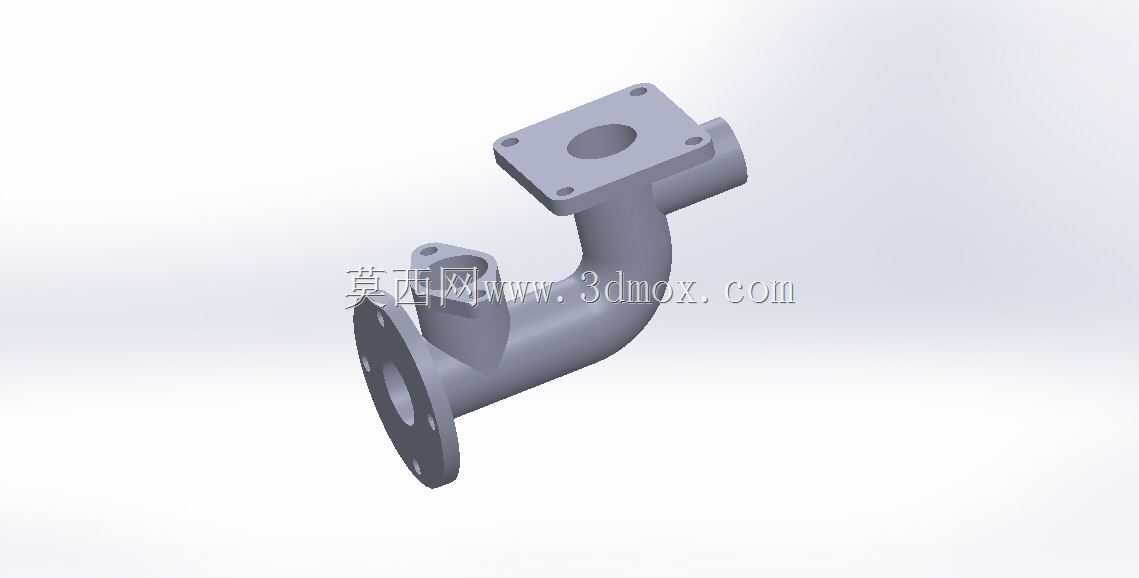

这类弯通管道结构常出现在流体输送系统的转向节点，不管是化工介质输送管线、车间压缩空气布设管路，还是液压系统的油路排布、给排水管网的转角接驳，都能见到同结构构件的应用。区别于直连管道，90度转向的结构可以在有限安装空间内完成管路走向调整，避免管线过度拉伸或额外增设多段转接件带来的密封风险。从实际使用场景看，这类带双法兰+方形安装座的弯管，多用于需要刚性固定的管路节点，比如设备本体的介质进出口位置，方形安装座可以通过螺栓直接固定在设备侧壁或安装支架上，抵消管路内流体冲击带来的振动，避免法兰连接处因为长期微动出现密封失效。

设计层面上，弯管的曲率半径经过匹配计算，既不会因为曲率过小导致流体转向时局部阻力陡增，造成输送能耗上升、介质内杂质在转角处淤积，也不会因为曲率过大占用过多安装空间，影响周边其他管线或设备部件的排布。两端的圆形法兰采用标准螺栓孔位布局，孔位间距、法兰端面的密封槽预留都匹配通用管路法兰的安装规范，现场安装时不需要额外做孔位适配，直接搭配对应压力等级的密封垫片即可完成对接，能大幅缩短现场施工的装配周期。上方的方形安装座设置了四个沉头安装孔，安装时螺栓头可以完全沉入座体平面内，不会突出安装面干涉其他部件，座体与弯管本体的衔接位置做了圆弧过渡加强，避免长期受管路载荷作用出现应力集中开裂。

从安装边界来看，圆形法兰端的外接尺寸匹配同通径直管的法兰规格，安装时需要预留法兰螺栓的操作空间，保证扳手可以顺利完成螺栓紧固；方形安装座的固定孔位间距适配常规设备侧壁的安装螺柱布局，安装后弯管的转向角度刚好匹配管线走向，不会出现与周边构件的干涉。弯管本体的壁厚经过承压核算，满足对应工况下的介质压力承载要求，内壁做了顺滑过渡处理，流体经过转角时不会产生明显的紊流，能降低管路运行时的振动和噪音。在管路系统的日常维护中，这类刚性固定的弯管结构不需要额外增设支撑件，靠自身的安装座即可完成固定，能减少管路支撑配件的使用量，降低整体管线的布设成本。

建模过程中需要重点关注几个关键尺寸的匹配：首先是两端法兰的端面距离，这个尺寸直接决定安装后管线的整体长度余量，尺寸偏差过大会导致安装时法兰对接出现错位，强行紧固会造成密封垫片压合不均出现泄漏；其次是方形安装座的安装面与法兰端面的相对位置，这个尺寸偏差会导致安装后座体无法贴合设备安装面，螺栓紧固后会给弯管本体带来额外的装配应力，长期运行容易出现焊缝或本体开裂；另外法兰上的螺栓孔位置度需要严格控制，孔位偏移会直接导致无法与对接法兰完成装配。弯管部分的建模要保证内壁的顺滑度，避免出现台阶或凸起，减少介质输送时的阻力损失，同时外壁的加强过渡要自然，保证结构强度的同时不会造成材料的不必要浪费。
