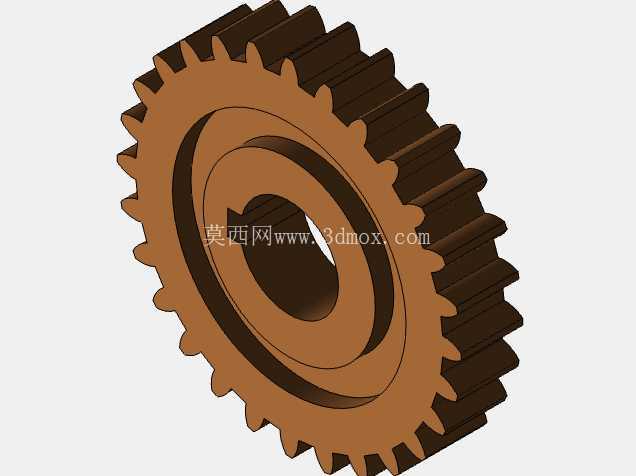

28齿双联圆柱直齿轮传动零件

　　这款28齿圆柱直齿轮在常规传动结构里属于小模数传动件范畴，日常在小型动力传输、进给机构、精密传动模组里都能见到它的应用场景，比如小型输送线的动力传递工位、轻工设备的进给传动单元、小型减速机的中间传动级，都可以采用这类结构的齿轮完成扭矩与转速的匹配传递。从结构设计来看，该齿轮采用双联齿段的结构布局，外侧大直径齿段为28齿的工作齿圈，内侧同轴设置小直径的台阶轴孔结构，轴孔与齿圈保持严格的同轴度公差要求，装配时可以直接套入对应直径的传动轴，依靠轴肩完成轴向定位，部分工况下也可以搭配平键完成周向固定，避免传动过程中出现齿圈与轴的相对滑动。

　　齿形部分采用标准渐开线齿廓设计，齿顶修缘处理到位，啮合过程中可以有效降低齿面冲击，减少传动噪音，齿根部分做了圆弧过渡处理，避免应力集中导致的齿根断裂问题，适配常规的开式、半开式传动工况，日常维护时只需定期涂抹润滑脂即可保证长期稳定运行。从安装边界来看，该齿轮的轴向总厚度适配常规的小型传动箱体安装空间，齿顶圆直径与相邻传动件的中心距匹配标准模数齿轮的安装中心距要求，装配时不需要额外做定制化的箱体修改，可直接替换同参数的标准齿轮完成设备维修或者样机搭建。

　　在设计建模过程中，首先确定齿圈的模数、压力角等基础齿形参数，通过渐开线方程生成单齿齿廓后阵列完成28齿的齿圈建模，之后通过同轴拉伸生成内侧的轮毂与台阶结构，对齿根、轴孔边缘等应力集中位置做圆角处理，所有配合面预留合理的加工公差带，保证后续加工出的实物可以满足装配要求。这类齿轮在实际使用中，主要承担平行轴之间的旋转运动与扭矩传递，通过与不同齿数的配对齿轮啮合，实现指定传动比的转速变换，在小型自动化设备的送料机构、办公设备的传动模组、家用小电器的动力传输结构中都有广泛应用，其结构简单、加工难度低、装配维护方便的特性，也让它成为小功率传动场景下的常用零件选择。

　　建模过程中对齿面的啮合接触区域做了细节还原，能够直观展示齿廓啮合的接触状态，方便设计人员在做传动干涉检查、装配模拟时直接调用，不需要额外做齿形的修正处理，轮毂部分的台阶结构也还原了实际加工的工艺特征，轴孔的倒角、端面的退刀结构都符合常规机加工的工艺要求，不会出现无法加工的建模特征。
