IP68级防水三针公母对接连接器结构

这款三针圆形对接连接器，核心定位是户外涉水、高湿高尘工况下的低压信号与小功率电力传输场景，常见应用覆盖户外景观照明线路对接、水下探测设备供电连接、户外通信基站外设接线、农业灌溉电控系统接线、船舶舱外弱电线路对接等场景，这类场景对连接部位的密封可靠性要求极高，一旦出现渗水进尘，轻则出现信号中断、接触电阻飙升，重则直接造成线路短路烧毁后端设备，因此结构设计上的密封冗余是这类产品的核心设计重点。

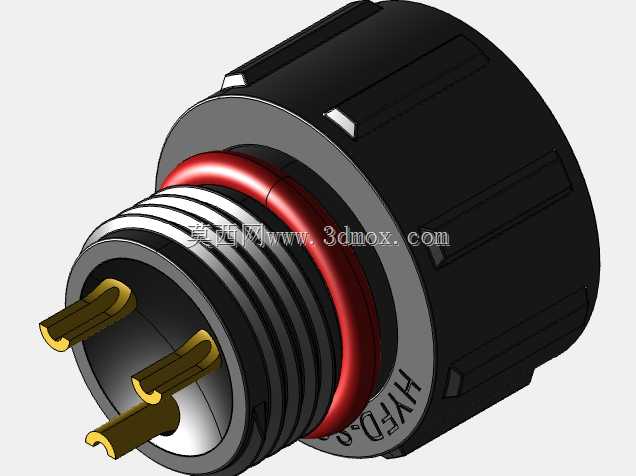

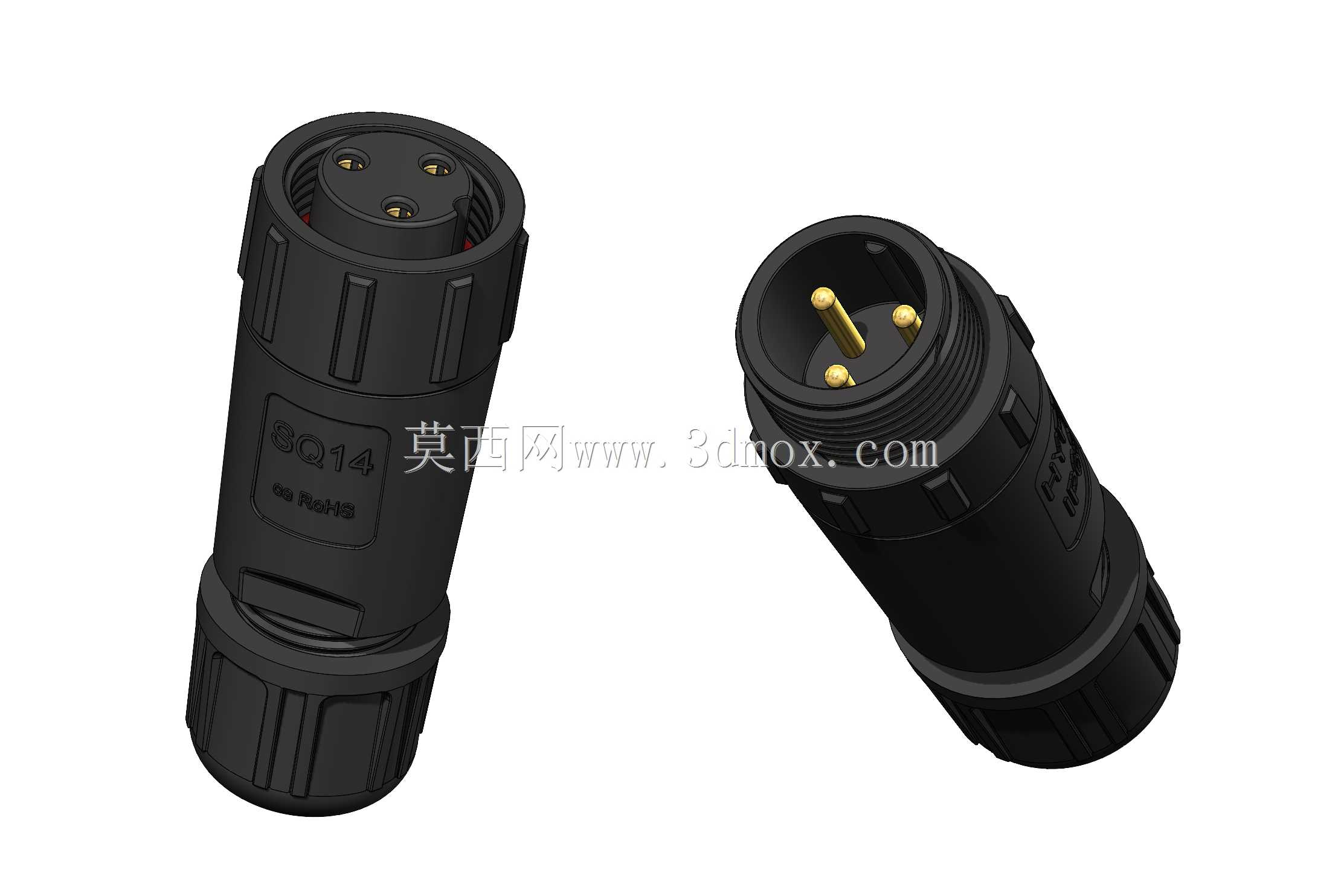

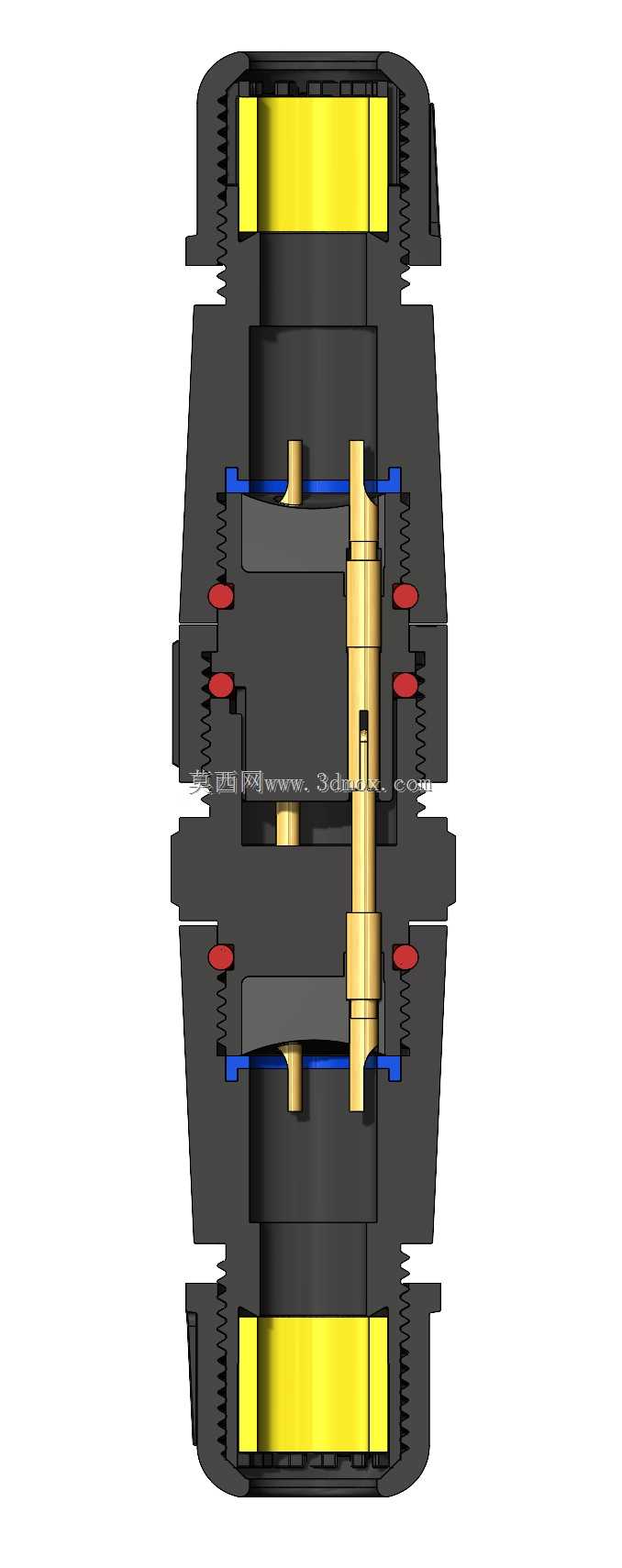

从结构拆分来看，整套连接器包含公头插针组件、母头插孔组件以及两端的线缆锁紧外壳三个核心部分，公头端内置三根黄铜镀金插针，插针根部做了台阶式密封槽设计，与内部绝缘基座过盈配合后再注密封胶填充缝隙，避免水汽顺着插针与基座的装配间隙渗入；母头端对应设置三个带弹性收口的插孔，插孔内部加装了冠簧结构，保证插合后接触面积足够，在存在振动的工况下也不会出现接触瞬断的问题，插合面处设计了两道环形硅橡胶密封圈，公母头通过螺纹旋紧时，密封圈会被挤压填充配合面的所有间隙，达到IP68的防护等级，可在一定水深下长期浸泡不渗水。

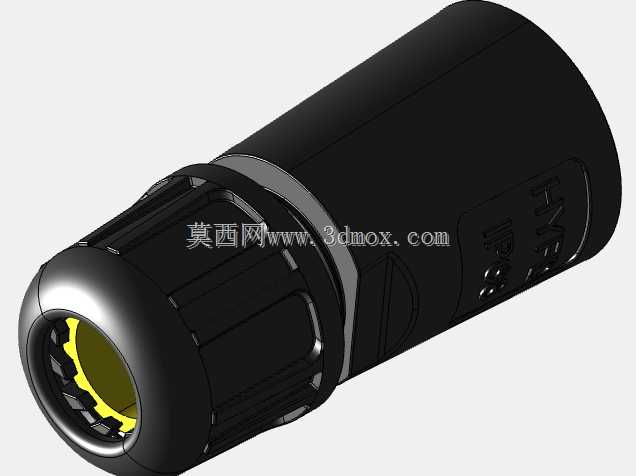

外壳部分全部采用加纤尼龙材质注塑成型，表面设计了多道轴向防滑筋，方便现场施工人员徒手完成旋紧操作，不需要借助额外工具，两端的线缆入口处设计了锥形橡胶锁紧套，当尾部的螺帽旋紧时，橡胶套会被径向挤压抱紧穿过的线缆外皮，既可以固定线缆防止拉扯导致内部接线松脱，也能实现线缆入口处的密封，适配线径范围覆盖常规的3芯0.5到1.5平方毫米的户外护套线，能满足绝大多数小功率户外设备的接线需求。

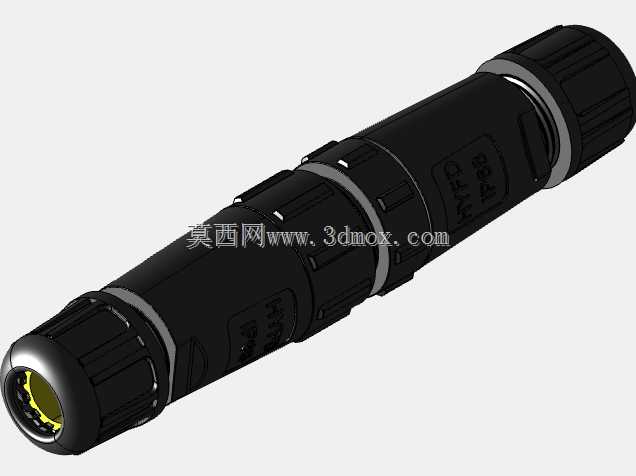

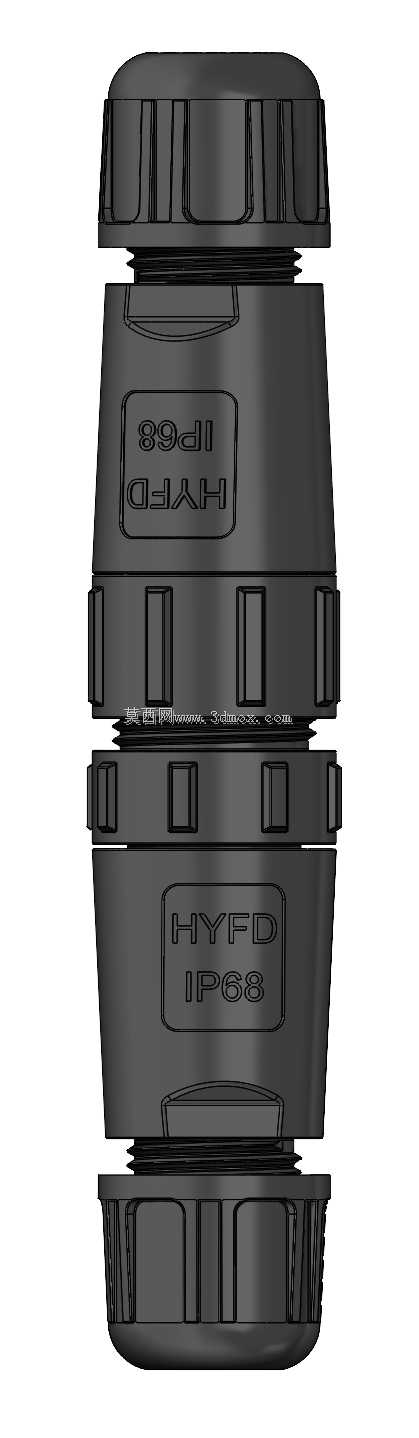

设计过程中首先确定了插合界面的尺寸基准，公头插合端外径为14毫米，和行业通用的M14圆形连接器安装尺寸兼容，公母头旋合后的整体长度约72毫米，最大外径20毫米，安装时不需要预留过大的操作空间，即使是在设备内部狭小的布线腔里也能完成装配。绝缘基座采用PA66加玻纤材质，耐温范围覆盖-40℃到120℃，可以适应户外极端温差环境，不会因为低温脆裂或者高温软化导致密封失效。插针与插孔的接触电阻设计值控制在5毫欧以内，额定载流能力可达10A，额定耐压500V交流，既可以传输直流低压控制信号，也能承载小功率设备的供电需求。

建模过程中对所有密封配合面都做了公差匹配设计，金属插针与塑料基座的配合采用H7/p6的过盈公差，密封圈的压缩量控制在25%到30%之间，既保证密封压力足够，又不会因为压缩量过大导致密封圈永久变形失去弹性。外壳的防滑筋深度设计为1.2毫米，筋条做了R0.5的圆角过渡，注塑成型时不会出现应力集中，也不会划伤操作人员手部。尾部线缆锁紧套的内孔做了多道环形防滑齿，抱紧线缆时可以增加与线缆外皮的摩擦力，承受100N以上的轴向拉力不会出现线缆滑脱。

在实际选型使用时，需要注意线缆外径要和尾部锁紧套的适配范围匹配，若线径过细会导致密封失效、锁紧力不足，线径过粗则无法穿入锁紧套。公母头对接时需要对准定位槽，避免强行旋紧导致插针弯折，旋紧到位后可以通过外壳上的对齐标记确认配合到位，保证密封圈压缩量符合设计要求。这类连接器相比传统的航空插头，成本更低，装配更快捷，不需要焊接接线，现场施工时只需要将线缆剥线后压接在插针或插孔的接线端，再依次装配外壳、密封圈、锁紧螺帽即可完成组装，大幅提升户外布线的施工效率。
