钣金折弯半径参数验证练习构件

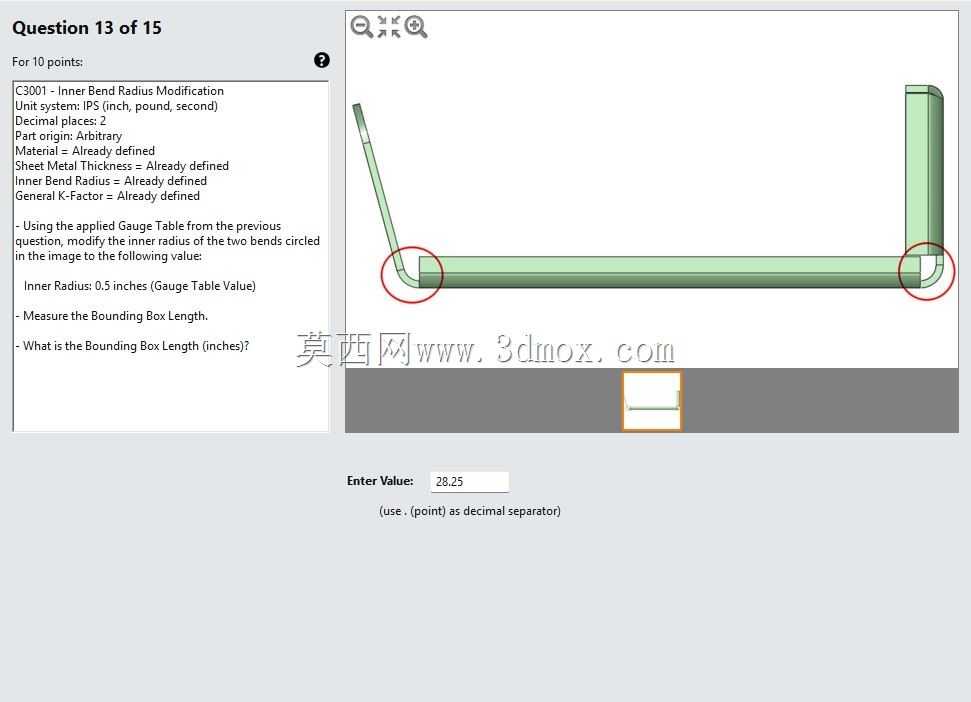

该钣金构件针对钣金设计实操能力验证场景搭建，核心用于检验设计人员对钣金折弯参数的调整、折弯系数匹配、展开尺寸计算的实操掌握程度，适配钣金结构设计岗位技能考核、日常设计参数校核练习的实际需求。在实际工业生产场景中，这类带双折弯的L型钣金结构是机柜框架、设备护罩、管线固定支架、电气安装挂板等产品中极为常见的结构形式，折弯内半径的取值直接关联折弯处的应力集中程度、折弯成型后的回弹量、装配贴合面的平面度，甚至会影响后续喷涂、镀层的附着均匀性，参数设置偏差会直接导致折弯后尺寸超差、装配时出现缝隙或干涉，严重时会造成折弯处开裂报废。

设计过程中完全遵循实际钣金加工的工艺逻辑，没有脱离生产实际做理想化建模：首先明确统一的钣金壁厚、默认折弯内R值、K因子取值规则，完全匹配常规冷轧钢板折弯加工的默认工艺参数，两个需要调整参数的折弯位置分别位于长直边与短斜直边的衔接处、长直边与端部垂直翻边的衔接处，两处折弯的成型方向、折弯角度存在差异，调整内半径参数时不能简单套用统一计算逻辑，需要分别考量两处折弯的展开补偿量变化，最终通过边界盒长度的数值变化验证参数调整的准确性，和实际生产中调整折弯参数后校核整体外形尺寸的流程完全一致。

从结构外形来看，构件整体为带斜向翻边的L型折弯结构，长直边为主要的安装基准面，表面平整无额外冲孔、压铆特征，避免多余特征干扰参数验证的核心目标；斜向翻边带有小幅度的倾斜角度，端部做圆弧收边处理，垂直翻边高度较低，两处折弯的位置避开了边部应力集中区域，符合实际钣金产品的折弯边距设计规范，不会出现折弯处撕裂的工艺问题。安装边界层面，长直边的底面为完全贴合的安装基准面，调整折弯半径时，长直边的平面度不会发生变化，仅整体边界盒的长度尺寸会随折弯补偿量变化，斜向翻边的端部位置、垂直翻边的外侧端面位置会随半径调整产生位移，设计练习时需要精准捕捉这些位置的尺寸变化，和实际生产中校核安装孔位、避让边界的逻辑完全匹配。

这类练习构件的建模逻辑完全贴合工业现场的钣金设计流程，没有为了题目难度刻意设置不符合加工逻辑的特征，所有参数调整的影响都能在实际加工中找到对应场景：比如当折弯内R小于钣金壁厚时，折弯处会出现挤压变形，外侧材料拉伸变薄，展开补偿量会随之减小；当内R增大到壁厚2倍以上时，折弯回弹量会明显增大，需要对应调整折弯角度补偿，这些细节都在参数调整的验证过程中有所体现。对于结构设计从业者来说，完成这类参数调整练习，能快速建立钣金折弯参数与实际成型尺寸的对应认知，避免在实际项目中出现展开尺寸错误、折弯后装配干涉的问题，尤其是在做定制化机柜、设备外护板这类多折弯钣金件时，能快速判断参数设置是否合理，减少试错打样的成本。

建模过程中严格区分了钣金特征与实体特征的边界，所有折弯都采用钣金模块的专属折弯特征生成，没有用实体倒角、拉伸切除的方式模拟折弯结构，确保折弯参数调整时，展开计算逻辑和实际加工的折弯工序完全匹配，调整内半径参数时，软件自动计算的K因子补偿、折弯扣除值都和工厂实际加工的参数表对齐，不会出现建模逻辑和加工逻辑脱节的问题。两处待调整的折弯位置都做了明确的标识，和实际工艺图中标注关键折弯参数的方式一致，练习时可以快速定位需要修改的特征，不用在复杂的特征树中逐一查找，提升练习效率的同时，也贴合工程图纸中关键尺寸重点标注的习惯。
