大叶片船用通风散热风扇结构设计

这款大叶片船用风扇的设计，最初是针对内河小型作业船舶机舱区域的通风需求展开的，常年跑船的轮机人员都清楚，内河船舶的机舱空间狭窄，主机、辅机运转时持续散发热量，加上舱室本身密闭性强、空气流通差，夏季高温时机舱内温度甚至能突破六十摄氏度，不仅会加速电气线路绝缘层老化、提升设备故障概率，作业人员长时间在舱内巡检维护也极易出现中暑、脱水等状况，常规小直径轴流风扇的风量覆盖范围有限，很难在不额外增加过多安装点位的前提下满足整舱通风换气的要求。

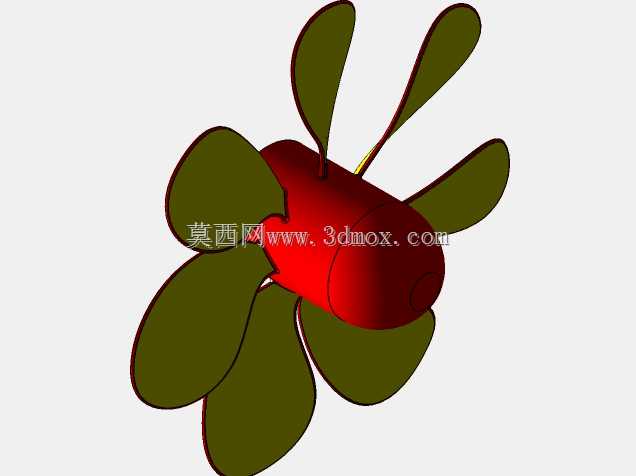

从结构设计逻辑来看，这款风扇采用了六叶大弦长叶片的布局，没有选用常见的三、四叶方案，核心考量是匹配船用场景下低转速、大风量、低运行噪音的需求——船舶机舱本身存在主机运转的持续低频噪音，若风扇转速过高、叶尖涡流噪音明显，会进一步恶化舱内的作业声环境，六叶结构可以在相同转速下输出更高的容积效率，叶片叶型采用了变截面扭曲设计，从叶根到叶尖的安装角逐步递减，能够适配不同半径位置的线速度差异，让整个叶片工作面的气流攻角保持在合理区间，减少气流分离带来的能量损失与紊流噪音，叶片前缘做了小圆弧钝化处理，避免船舶航行振动带来的应力集中，也能降低空气中夹带的细小盐雾、油雾颗粒对叶片前缘的冲蚀磨损。

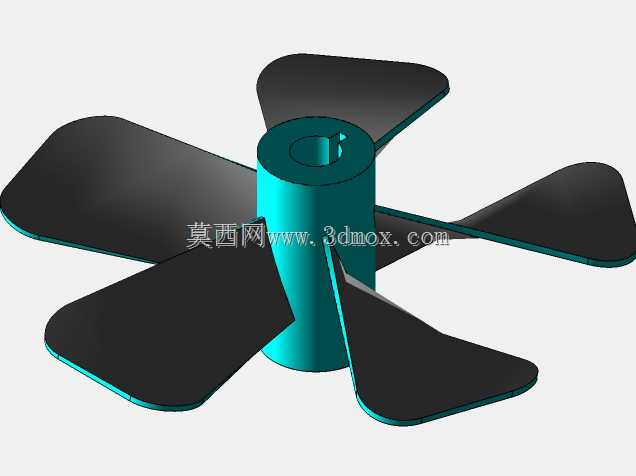

轮毂部分采用了短粗型的流线型整流结构，没有做过长的导流帽，主要是考虑到船用风扇的安装空间往往受限，过长的轮毂结构会挤占轴向安装尺寸，同时轮毂与叶片的连接位置做了圆弧过渡，避免直角结构带来的气流滞止区，减少积尘、积油的问题——船舶机舱内的空气往往混有油气、水汽，直角缝隙位置很容易积存油泥，长期不清理会破坏叶片的动平衡，圆弧过渡的结构能让气流顺畅扫过连接位置，大幅降低杂物附着的概率。轮毂中心预留了标准的电机轴安装孔位，配套键槽与顶丝固定结构，能够适配船用常用的Y系列船用三相异步电机输出轴，不需要额外定制转接法兰，降低现场安装替换的难度。

安装边界方面，这款风扇的设计外径适配船舶常用的圆形通风道尺寸，安装法兰的孔位间距符合船舶通风附件的通用安装规范，不需要对原有船体的通风开口做额外切割改造，轴向安装尺寸控制在较小范围内，即使是在机舱侧壁、舱顶夹层等狭窄位置也能完成布置。叶片材质的设计预留了足够的强度余量，能够适应船舶航行过程中的持续振动工况，不会因为长期受迫振动出现叶片疲劳断裂的问题，同时叶片的固有频率经过调校，避开了船舶主机常用转速段的振动频率区间，避免运行过程中出现共振问题。

实际使用场景中，这款风扇既可以作为机舱排风设备，将舱内的高温油气混合空气排出舱外，也可以反转作为送风设备，将甲板上的新鲜空气压入舱室底部的死角位置，解决舱室底层空气不流通的问题。相比普通民用风扇，这款结构的抗倾斜摇摆能力更强，在船舶遇到风浪出现横摇、纵摇的工况下，叶片的动平衡稳定性依然能够保持，不会出现运转抖动、异响的问题，叶片表面的光滑曲面设计也方便日常维护，船员用沾有清洁剂的抹布就能轻松擦除表面附着的油泥、盐渍，不需要复杂的拆解清洁流程。

在流体性能层面，大叶片的设计让风扇在较低的电机功率下就能实现足够的送风量，对于船舶这类供电容量相对有限的场景来说，更低的功耗意味着能够减少辅机的燃油消耗，长期运营下来的成本优势十分明显。叶片的叶尖与风筒内壁的间隙设计控制在合理范围，间隙过小容易因为安装偏差、振动变形出现叶尖刮蹭风筒的问题，间隙过大则会导致叶尖回流损失增加、风扇效率下降，设计阶段经过多轮间隙参数调整，最终选定的间隙值既能够满足安装公差、变形量的补偿需求，也能将效率损失控制在可接受范围内。

从结构可靠性角度出发，叶片与轮毂的连接采用了嵌入式的固定结构，而非简单的螺丝外接，避免长期振动下连接螺丝松动导致叶片脱落的风险，所有连接位置的应力都经过有限元校核，在船舶最大持续摇摆角度、最高运行转速的工况下，连接位置的安全系数满足船用设备的相关规范要求，能够在高湿、高盐雾、有油雾腐蚀的环境下长期稳定运行，不需要频繁更换易损部件。
