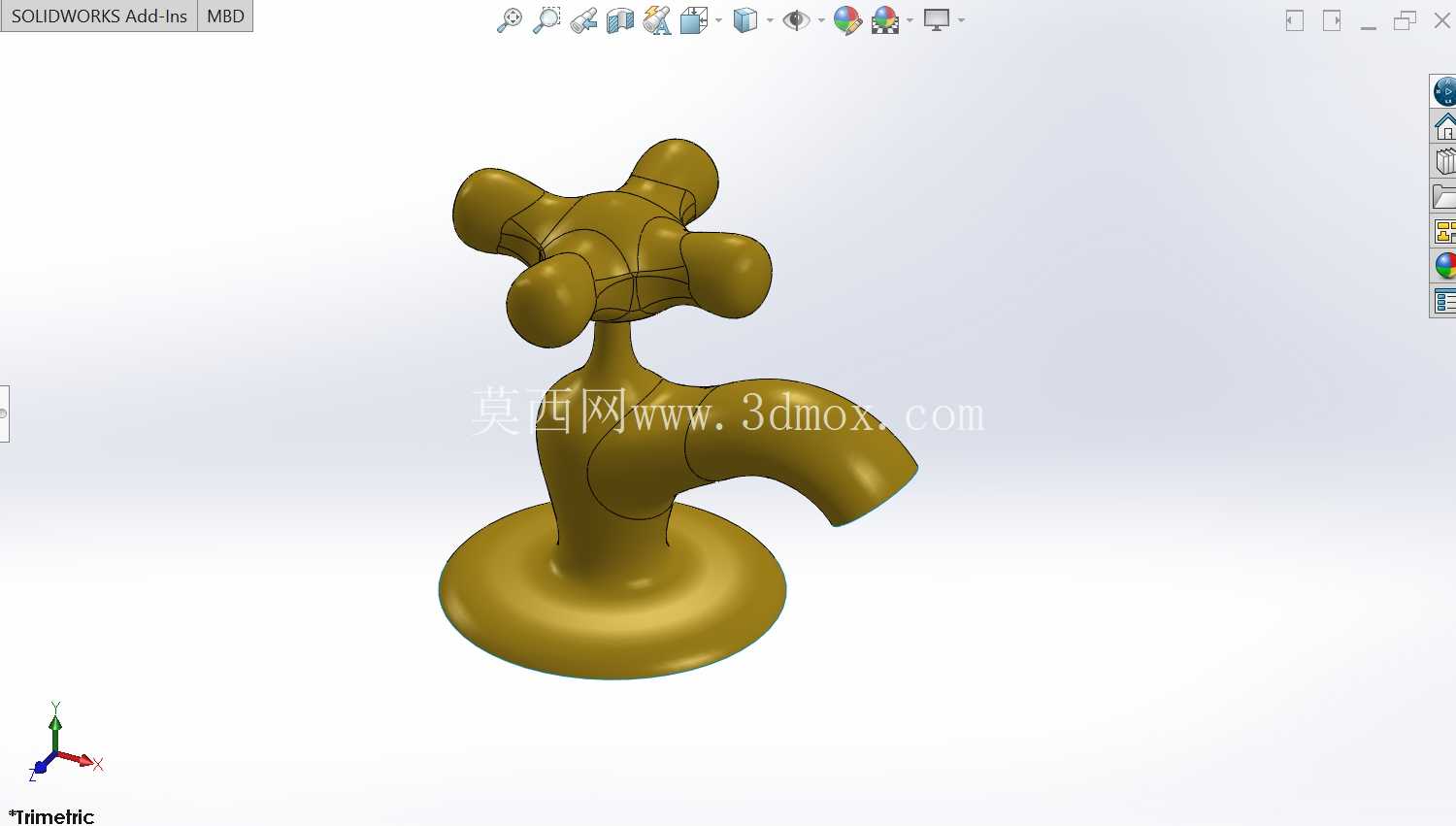

十字手柄黄铜式冷热水控水阀结构设计

　　日常民用给水场景里，这类十字手柄的控水接头是厨卫空间、公共盥洗区最常见的终端控水部件，区别于快开式单柄阀芯结构，十字把手的操作力矩分配更均匀，即便手部沾有水渍、油污，也能通过四个凸起的握持端施加稳定的转动力，不会出现单柄把手打滑、施力角度受限的问题。从实际安装场景来看，这类接头的底座采用圆盘式贴合结构，安装面直径适配常规墙面给水预留孔的装饰盖尺寸，底座底部预留标准外螺纹接口，可直接匹配家装领域通用的4分给水管道，不需要额外加装转接头就能完成管路对接，安装时仅需在底座与墙面贴合处加装橡胶密封垫，就能避免长期使用后出现的接触面渗水问题。

　　阀体的出水端采用下倾式弧面设计，出水角度与垂直安装面呈15度左右的下倾角，水流流出时不会顺着阀体外壁流淌到基座位置，能直接落入下方盥洗容器的中心区域，避免水流飞溅到台面上。设计阶段首先要考虑的是操作手感与密封行程的匹配，十字手柄的转动角度设定在90度到180度区间，对应阀芯从完全闭合到最大开度的行程，手柄根部与阀体上盖的配合处预留0.2毫米的装配间隙，既不会因为间隙过大出现手柄晃动，也不会因为间隙过小导致转动卡涩，长期使用即便有少量水垢沉积在配合缝隙里，也能保证操作顺畅。

　　阀体的内部流道采用圆弧过渡结构，没有直角转折的流道死角，水流通过时的局部阻力损失更小，相同供水压力下的出水流量比直角流道结构高15%左右，同时也能减少水流在流道内部形成的紊流噪音，避免夜间用水时产生明显的水流异响。从结构强度角度考虑，阀体壁厚设定在2.5毫米，既满足黄铜材质的承压要求，可承受常规市政供水0.3到0.6兆帕的工作压力，也不会因为壁厚过大造成材料浪费，手柄的四个握持端做了圆弧倒钝处理，没有尖锐的棱角，日常操作时不会磕碰划伤手部。

　　这类接头除了家用厨卫场景，也可适配公共卫生间、实验室盥洗台的给水终端，结构简单可靠，没有复杂的电子控制元件，后期维护仅需更换内部阀芯密封垫就能恢复密封性能，不需要整体更换阀体，全生命周期的使用成本更低。建模过程中需要重点关注几个配合尺寸的公差设定：手柄与阀芯连杆的配合采用H7/h6的间隙配合，保证手柄转动时能精准带动阀芯转动，不会出现空行程；阀体底座与上盖的螺纹配合处要预留密封填料的空间，装配时缠绕生料带后不会出现螺纹锁死的问题；出水端的内螺纹尺寸严格匹配通用出水起泡器的安装标准，用户可根据需求加装不同出水形式的起泡器，调整水流的发泡效果，进一步减少用水时的飞溅问题。考虑到长期使用的磨损问题，阀芯安装位的定位凸台做了加厚处理，即便多次拆装阀芯，也不会因为磨损导致定位偏移，保证阀芯闭合时的密封面能完全贴合，不会出现滴漏问题。阀体的外表面采用圆弧过渡的曲面造型，没有清洁死角，日常擦拭时能轻松清理表面附着的水渍、皂垢，不会在棱角位置积存污垢，适配不同装修风格的厨卫空间，黄铜材质的质感也能和常见的五金挂件、卫浴配件形成视觉上的统一。
