户外方位辨识用罗盘结构三维设计

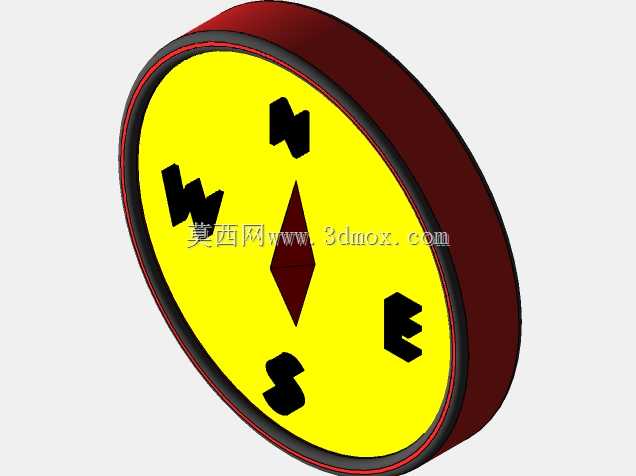

　　这款罗盘结构的设计，最初是为户外勘探、野外作业场景下的便携方位指示需求做的配套结构方案，在实际工程应用里，这类小型方位指示构件除了常规户外徒步、地质勘探的手持使用场景，也可作为嵌入式方位模块集成到便携勘探设备、应急救援装备、车载辅助导航配件当中，作为无信号环境下的基础方位参照部件，不需要外接电源即可完成基础方位辨识，适配复杂野外工况下的可靠性使用需求。从功能特性来看，该结构采用圆盘式主体布局，盘面标注四个核心方位标识，中心设置菱形指向磁针结构，外圈做环形包裹式边框设计，边框边缘设置限位凸棱结构，既可以强化盘面的抗磕碰能力，也能在嵌入式安装时提供轴向定位的贴合面，避免模块安装后出现周向转动偏移。

　　设计过程中首先考虑的是户外使用的抗冲击需求，外圈边框采用等厚环形结构，壁厚经过受力校核，在1米高度自由跌落至硬质地面时，边框结构可吸收大部分冲击能量，避免内部盘面与磁针结构出现错位；盘面的方位标识采用凸起式结构设计，而非印刷涂层，避免长期户外使用中摩擦、紫外线照射导致标识脱落模糊，即使表面覆盖的透明防护层出现磨损，凸起的方位标识依然可以通过触感辨识，适配戴手套操作的野外作业场景。

　　从安装边界来看，整体结构为正圆形薄饼状构型，轴向厚度控制在较小尺寸范围内，既可以作为独立手持部件在背部加装挂绳孔结构，也可以直接嵌入到对应直径的设备安装槽内，安装槽的配合公差采用间隙配合设计，预留0.2mm的装配间隙，方便加装透明防护盖板与密封胶圈，满足IP65级别的防尘防水需求，适配雨天、沙尘环境下的使用要求。磁针的转动结构采用中心顶针式支撑，顶针端部做圆弧抛光处理，减小磁针转动的摩擦阻力，保证指向的灵敏度，同时在磁针下方设置限位挡片，避免剧烈晃动时磁针从顶针上脱落，提升结构的抗振动性能，适配车载、机载等存在持续振动的安装场景。

　　盘面的色彩采用高对比度配色方案，黄色基底搭配黑色方位标识与红色指向针，在强光、弱光环境下都能快速辨识方位信息，不需要额外的照明辅助即可完成读数；外圈边框采用深色耐磨材质，既可以提升结构的外观质感，也能在手持使用时增大摩擦力，避免手滑掉落。在结构细节处理上，盘面与外圈边框的配合采用卡扣式连接，不需要额外的紧固件即可完成装配，减少整体的零件数量，降低装配复杂度，同时也方便后期的维护拆解，当内部磁针出现消磁情况时，可以快速拆开边框更换磁针部件，延长整体结构的使用寿命。考虑到不同场景的安装需求，该结构的背部预留了标准的胶粘平面与螺丝安装孔位，既可以通过双面胶直接粘贴在设备表面，也可以通过微型螺丝完成刚性固定，适配不同设备的装配工艺要求；整体结构的边角全部做圆角处理，没有尖锐的棱角，避免手持使用时划伤手部，也避免嵌入式安装时刮伤设备的安装接触面。
