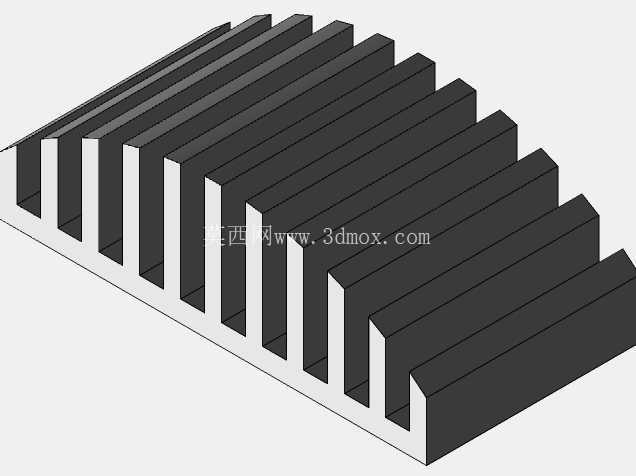

平行直肋式散热鳍片结构设计

　　从实际工程落地的角度看，这类鳍片的设计逻辑始终围绕热传导路径的优化展开：首先是基座部分的平面度控制，基座底面需要和发热器件的安装面完全贴合，设计阶段就预留了标准的安装孔位边界，安装面的粗糙度要求控制在Ra1.6以内，避免接触面存在空气间隙增大热阻，基座的厚度取值并非越厚越好，过厚的基座会增加纵向热传导的路径长度，反而提升热阻，过薄则会导致热量在基座横向扩散不充分，出现靠近热源位置的肋片温度过高、远端肋片未充分参与散热的问题，常规适配中小功率变压器的鳍片基座厚度，一般会根据肋片总高度做匹配，保证热量从核心发热区传导到每一片肋片根部的温差控制在2℃以内。在电力电子设备的热管理设计环节，散热结构的选型与结构细节直接决定核心发热器件的长期运行稳定性，这类平行直肋式鳍片是目前中小功率电源类设备散热系统里应用占比极高的结构形式，尤其在干式电源变压器、功率模块配套散热场景中，直肋结构的加工便利性与散热效率平衡度，是其他复杂仿生肋片结构很难替代的。

　　肋片的排布设计是整个结构的核心，等间距平行排布的直肋结构，首先考虑的是自然对流场景下的空气流道通畅性，肋片之间的间距不能过窄，否则自然对流时空气在流道内的流动阻力过大，热空气无法顺利排出流道，会在肋片间隙形成滞流区，大幅降低散热效率；间距也不能过宽，否则相同基座面积下能布置的肋片总数量减少，总散热面积不足，无法满足热耗散需求。针对自然对流散热的场景，这类直肋的间距一般会结合肋片高度做匹配，保证流道内的空气可以在浮升力作用下顺畅形成自下而上的流动，冷空气从肋片底部间隙进入，和肋片表面完成热交换后从顶部流出，持续带走热量。肋片本身的厚度设计同样需要平衡多方面因素，肋片过薄会导致肋片本身的纵向热阻过大，肋片顶端的温度远低于根部温度，出现肋片有效散热面积缩水的问题；肋片过厚则会挤占流道空间，减少可布置的肋片数量，同时增加整个结构的重量与材料成本。常规采用铝合金挤压工艺加工的这类鳍片，肋片厚度一般控制在1-2mm区间，既可以保证肋片从根部到顶端的温度差在合理范围，让整个肋片表面都能有效参与热交换，也能适配挤压工艺的加工极限，避免加工过程中出现肋片变形、缺料的问题。

　　从安装边界来看，这类鳍片的整体外形尺寸需要和配套的电源变压器安装空间完全匹配，长度方向的尺寸不超出变压器本体的安装面范围，宽度方向预留出接线端子、固定支架的安装空间，高度方向则需要和设备外壳的内部净空保持安全距离，避免鳍片顶端和外壳内壁接触，影响空气对流空间，同时也要保证电气安全间隙，防止鳍片和内部带电部件的距离不足引发安全隐患。在实际应用场景中，这类直肋鳍片不需要额外搭配风扇，依靠自然对流就可以满足中小功率电源变压器的散热需求，运行过程无噪音、无运动部件，长期使用的可靠性极高，不会出现风扇磨损、积灰失效的问题，非常适合对运行噪音、维护周期有要求的工业供电场景。

　　设计这类结构的时候，还需要考虑加工工艺的可行性，平行直肋的结构完全适配铝合金一体挤压成型工艺，不需要后续的二次切削加工就可以直接成型，生产效率高，批次一致性好，成本远低于插片式、铲齿式的散热结构，适合大批量配套生产。在建模过程中，需要重点关注肋片与基座连接处的圆角处理，直角连接位置不仅会在挤压加工时出现应力集中导致成型缺陷，在设备长期冷热循环的工作状态下，连接位置也容易出现应力疲劳开裂的问题，添加合适的过渡圆角，既可以优化加工工艺性，也能降低连接处的热阻，提升热量从基座传导到肋片的效率。另外，整个鳍片的安装孔位设计需要和配套变压器的安装孔位完全同轴，孔位周边预留足够的压紧面，保证安装时压力均匀分布，不会因为局部压力过大导致基座变形，影响和发热面的贴合度。
