电源变压器用导向限位滑块结构设计

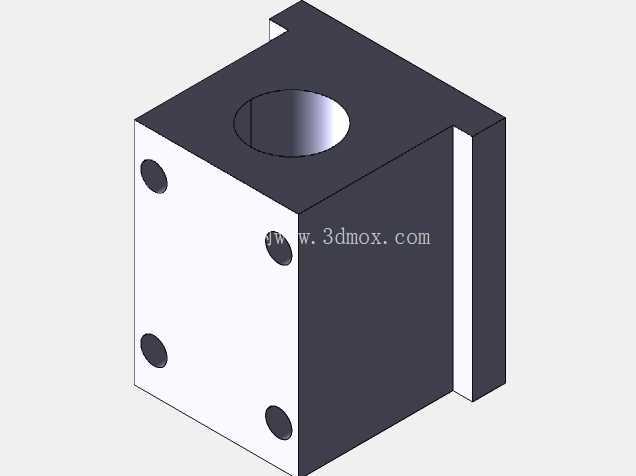

　　从结构设计逻辑来看，该滑块采用方块式主体构型，主体侧面预留的贯通圆孔是驱动杆安装位，用于和分接开关的绝缘驱动轴形成过盈配合，将驱动轴的旋转或直线动作转化为滑块的定向滑动；侧面均匀分布的四个沉孔为耐磨衬片安装位，通过沉头螺钉将聚四氟乙烯材质的耐磨衬片固定在滑块与导轨的接触面上，既可以降低滑动摩擦系数，也能在衬片磨损后快速更换，无需整体替换滑块主体，降低后期维护成本。滑块单侧设置的凸台结构为导向限位边，与安装基座上的导向槽形成间隙配合，配合间隙控制在0.02mm-0.05mm区间，既可以避免滑动过程中出现卡滞，也能限制滑块的横向窜动，保证动触头的对位精度控制在0.1mm以内，满足变压器分接开关的接触可靠性要求。在电源变压器的装配与调压作业场景中，这类滑块属于核心的导向承载零件，主要承担绕组抽头切换机构的直线运动导向、位置限位功能，是保障变压器调压操作顺畅度、定位精度的关键基础部件。日常运行过程中，变压器的分接开关动作需要依托稳定的直线滑动副来实现动触头与静触头的精准对位，滑块作为滑动副的核心承载件，既要承受触头接触时的径向压力，也要在长期往复滑动中保持运动轨迹的一致性，避免出现触头错位、接触电阻超差的问题。

　　从安装边界来看，滑块的整体外形为规整立方体，三个方向的安装基准面均做了平面度处理，平面度公差控制在0.01mm以内，安装时以无凸台的侧面作为第一基准面贴紧基座安装面，凸台侧嵌入导向槽后，贯通孔与驱动轴的同轴度公差需控制在φ0.03mm以内，避免驱动轴安装后出现偏载，导致滑动阻力增大、部件磨损加快。在实际工况适配性设计上，滑块主体采用高强度铝合金材质做硬质阳极氧化处理，表面硬度达到HV400以上，既可以满足结构强度要求，也能降低整体重量，减少驱动机构的负载；耐磨衬片采用自润滑材质，无需额外加注润滑脂即可在变压器油浸泡环境下长期稳定工作，适配油浸式变压器的内部工作环境，不会因为润滑脂析出污染变压器油，影响绝缘性能。

　　不同于普通通用滑块，该滑块的安装孔位、导向边尺寸完全匹配特定型号电源变压器的分接开关安装腔尺寸，不需要额外做适配加工即可直接装配，装配时仅需将衬片固定后，把滑块嵌入导向槽，穿入驱动轴并锁紧顶丝即可完成安装，整体装配工序耗时不超过5分钟，大幅提升变压器的批量装配效率。在长期运行可靠性设计上，滑块的棱角位置均做了R0.5mm的圆角处理，避免装配或滑动过程中刮伤基座导向槽的表面涂层，也能减少应力集中问题，避免滑块在长期承受交变载荷时出现棱角开裂的情况；贯通孔的内壁做了粗糙度处理，Ra值控制在1.6μm以内，保证与驱动轴配合时的接触面积均匀，不会出现局部应力过大导致的轴孔磨损。

　　这类滑块的滑动行程根据变压器调压档位数量设计，通常行程范围在15mm-30mm之间，滑动过程中两端的极限位置由基座上的限位块限定，滑块端面与限位块接触的位置做了加厚处理，避免长期撞击限位块导致端面变形，影响档位定位精度。在实际生产验证环节，该结构的滑块经过10000次往复滑动测试后，磨损量不超过0.02mm，触头对位偏差始终保持在允许范围内，能够满足电源变压器30年设计使用寿命内的分接开关动作需求，不会因为滑块磨损导致调压故障。
