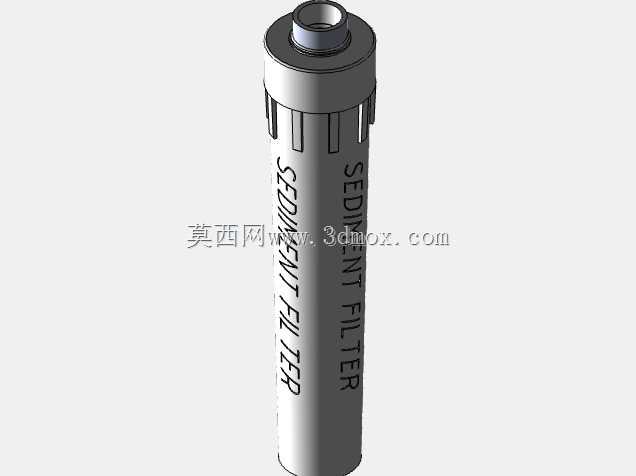

立式 Sediment 沉淀过滤装置三维结构

在民用供水、小型工业循环水、商用净水系统的前置预处理环节，这类立式沉淀过滤装置是拦截大颗粒杂质、降低后续精滤元件负荷的核心部件，建模时首先要匹配现场管路的安装空间约束，这类产品通常适配4分至1寸的入户或支管接口，整体柱式结构的外径控制在60-70mm区间，总长度根据额定流量不同分为250mm、400mm两档主流规格，安装时仅需在管路上预留对应长度的垂直操作空间，无需额外加装固定支架，依靠两端的快接或螺纹接口即可完成承重固定，后期更换滤元时仅需旋开上端压盖即可操作，无需拆卸整体管路。

从功能逻辑上看，这类沉淀过滤装置依靠内部的多孔滤材截留水中的泥沙、铁锈、大颗粒悬浮物，进水从下端接口进入滤腔后，沿滤材外侧向内侧渗透，杂质被拦截在滤材外表面，过滤后的净水从上端接口流出，柱体表面印刷的SEDIMENT FILTER标识是现场运维时快速识别滤元类型的关键标识，建模时特意保留了表面的字符凹凸特征，方便后期做装配演示、运维培训动画时能清晰识别部件属性。柱体上端的防滑筋结构是设计时重点考量的细节，手动旋紧或拆卸滤壳时，防滑筋的凸起高度控制在1.5mm，筋条数量为8条均匀分布，既保证徒手操作时有足够的摩擦力，又不会因为凸起过高导致安装时与周边管路、墙面产生干涉。

建模过程中优先还原了产品的装配层级关系：上端的接口压盖、中部的滤壳主体、内部的沉淀滤元、下端的进水接口四个核心部件单独做了结构拆分，每个配合面的公差预留都按照实际注塑件的配合要求设置，压盖与滤壳的螺纹配合段长度设置为15mm，保证1.0MPa工作水压下不会出现渗漏，滤壳的壁厚均匀控制在3mm，既满足耐压要求，又不会因为壁厚过大导致材料成本过高。这类过滤装置通常安装在入户水表后端、净水设备进水端、循环水系统的回水支管上，实际选型时要根据管路的额定流量匹配对应长度的滤元，250mm长度规格适配1-2吨/小时的流量场景，多用于家用入户前置过滤，400mm长度规格适配3-5吨/小时的流量场景，可用于小型商用净水、设备循环冷却水的前置预处理。

考虑到现场安装的边界约束，建模时特意将两端接口的同轴度公差控制在0.1mm以内，避免安装时出现管路别劲的问题，上端接口的外露长度设置为20mm，方便安装时对接管路接头、缠绕生料带操作，柱体表面的字符采用丝网印刷的模拟效果，没有做过高的凸起，还原真实产品的外观特征。不同于精密过滤装置，这类沉淀过滤器的纳污能力更强，可拦截5微米以上的固体颗粒，有效避免后续管路中的阀门、流量计、精密滤芯被大颗粒杂质刮损或堵塞，在老旧小区供水系统、农村井水供水场景、小型加工设备冷却循环系统中应用极为广泛。设计时没有多余的冗余结构，整体柱式结构最大化利用了垂直安装空间，在狭小的管道井、设备机柜内部都可以顺利安装，滤壳采用透明或半透明食品级塑料材质时，还可以直观观察到内部滤元的污染程度，方便运维人员判断更换周期，建模时也还原了滤壳的半透明材质属性，可直接用于渲染产品展示图、安装示意图。
