家用净水前置预活性炭过滤芯结构

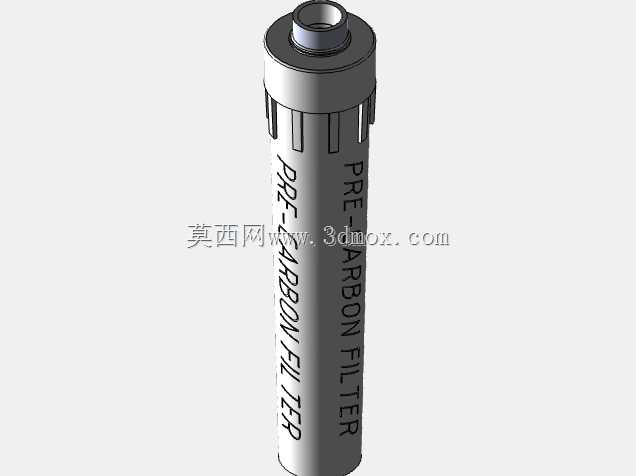

　　这款预活性炭过滤组件，主要适配家用末端净水设备、商用小型直饮机的前置预处理段，也可作为小型实验室纯水制备系统的前端粗滤单元使用，核心作用是在水进入反渗透膜、超滤膜等核心精滤元件之前，先吸附去除水中的余氯、异色异味、部分大分子有机物以及胶体类杂质，避免余氯氧化损伤后续的膜元件，同时降低精滤段的污染物负荷，延长核心过滤元件的实际使用寿命。从结构设计来看，整体采用长圆柱立式构型，外壳选用食品级注塑材质成型，筒身侧面做了竖向的加强筋结构，既可以提升筒身的径向抗水压能力，避免在0.1-0.4MPa的常规市政供水压力下出现鼓胀变形，也能在滤芯安装、更换拧动时提供足够的摩擦力，方便徒手操作无需额外工具。

　　筒身两端的端盖结构做了差异化设计，顶端是标准快插式出水接口，适配市面上主流的2分快接管路，接口内部做了密封槽位，安装时推入配套PE管即可依靠O型圈实现静密封，无需额外缠生料带或者打密封胶，接口的轴向长度做了严格控制，插入管路后不会出现过度顶触导致的管路变形问题。底端是进水端，端盖表面开了均匀分布的进水格栅，格栅的缝隙宽度控制在0.5mm左右，既可以保证足够的进水通流面积，降低水流通过的阻力，也能预先拦截水中的大颗粒泥沙、铁锈等杂质，避免这些硬质颗粒进入活性炭填充层造成流道堵塞。

　　筒身内部的活性炭填充区，在设计时预留了5%左右的膨胀空间，避免活性炭吸水膨胀后导致筒体内压异常升高，填充层两端都设置了无纺布隔网，隔网的目数选择经过反复验证，既可以阻挡活性炭颗粒随着水流流出进入后续管路，又不会产生过大的水流阻力，保证额定流量下的出水顺畅。从安装边界来看，这款滤芯的整体外径控制在65mm以内，总长度控制在250mm左右，适配市面上绝大多数10寸通用滤瓶的安装尺寸，替换时不需要改动原有管路布局，只需要关闭进水球阀，卸掉滤瓶的压力即可直接替换，安装公差控制在±0.2mm，和滤瓶内壁的配合间隙均匀，不会出现偏置导致的水流短路问题。

　　在实际使用场景中，这款滤芯的通流能力可以满足1.5L/min的常规出水流量，完全覆盖家用厨房净水、小型商用开水器前置过滤的需求，结构设计上充分考虑了民用场景的安装便利性和使用可靠性，没有多余的复杂结构，所有棱角位置都做了R2以上的圆角处理，避免安装过程中划伤操作人员，筒身表面印刷的标识清晰标注了水流方向，安装时可以快速识别进出水方向，避免装反导致过滤失效。建模过程中对所有配合面的尺寸公差都做了对应设置，比如快插接口的外径公差取h7，和管路配合的密封槽深度按照O型圈的压缩率20%-30%设计，保证密封可靠性的同时不会出现插拔力过大的问题，筒身的加强筋厚度控制在2mm，和主体筒壁的厚度保持一致，避免注塑成型时出现缩痕、应力集中等问题，端盖和筒体的连接采用超声波焊接结构，焊接筋的高度设计为0.8mm，焊接后可以承受1MPa的静水压不出现渗漏，完全满足民用供水系统的压力测试要求。
