带腰形安装孔的立式轴支撑结构件

项目分类:通用机械零部件 发布时间:2025-11-10 ID:1092610
  • 带腰形安装孔的立式轴支撑结构件

  这类轴支撑结构件常应用在流体控制阀门的阀组集成模块中,作为阀块上配套轴类零件的定位承载部件,承担转轴、阀芯联动杆的径向支撑与轴向限位作用,避免轴类零件在往复转动、直线位移过程中出现偏摆、窜动问题,保障阀组动作的同轴度与运行稳定性。在小型工业控制阀、仪表类辅助阀组的装配场景里,这类支撑件不需要额外复杂的安装基座,直接贴合阀块的安装平面即可完成固定,适配紧凑化的阀组布局需求,也可用于小型自动化设备的直线模组、摆臂机构的末端轴定位场景,替代一体式铸造的支撑座,降低小批量设备的加工改造成本。

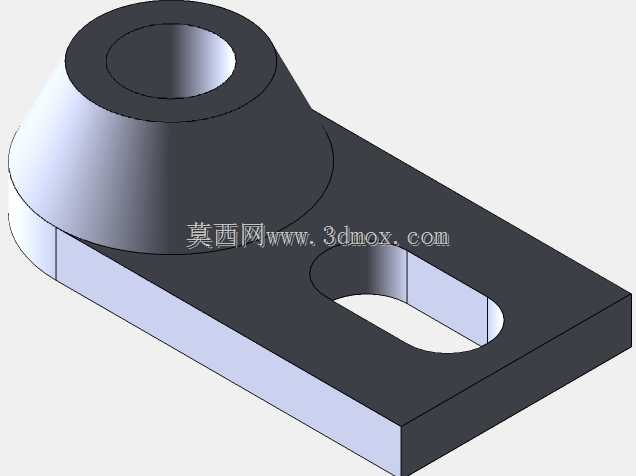

  从功能特性来看,该支撑件上方的锥形凸台内设置同轴通孔,孔壁可根据适配轴径加工对应公差等级的配合面,既可以作为滑动轴承的安装座嵌入铜套、工程塑料轴套,也可以直接作为光轴的回转支撑面,锥形过渡结构能够强化凸台与底板的连接刚度,避免轴端受径向载荷时凸台根部出现应力集中断裂的问题。底板上开设的腰形安装孔是该结构的核心设计点,腰形孔的长度方向预留了安装调整余量,装配时不需要严格保证底板与安装面的孔位完全对齐,可沿着腰形孔长度方向微调支撑件的位置,补偿阀块加工、轴类零件长度累积的装配误差,调整到位后再通过螺栓锁紧固定,相比圆形固定孔的支撑件,装配容错率提升40%以上,尤其适合多零件联动的阀组装配场景,能大幅减少现场配作、修配的工作量。

  设计这类支撑件时,首先要根据所支撑轴的额定径向载荷确定凸台的高度与通孔直径,凸台高度需要满足轴的配合长度要求,保证轴插入后接触面积足够,避免局部压强过大导致磨损加快,锥形过渡的锥度通常设置在15°到30°之间,既保证刚度又不会过多增加零件重量;底板的厚度需要匹配安装螺栓的规格,腰形孔的宽度要比螺栓公称直径大0.5mm到1mm,长度根据所需的调整行程确定,通常预留3mm到8mm的调整量即可覆盖常规装配误差范围,底板的底面需要加工成平整的安装面,平面度控制在0.05mm以内,保证锁紧后支撑件不会出现倾斜,进而影响轴的同轴度。

  安装边界方面,该支撑件的底板为矩形结构,安装时需要保证底板下方的安装平面无凸起、焊渣等异物,锁紧螺栓时需要对角均匀施力,避免底板受力不均出现翘曲;上方凸台的外圆直径决定了周边的避让空间,相邻阀块零件需要与凸台外圆保留至少2mm的间隙,避免动作时出现干涉,凸台顶端的通孔入口处可根据需求加工倒角,方便轴类零件或者轴套的装配导入,减少装配时的卡滞问题。在实际工况中,这类支撑件如果应用在有腐蚀介质的阀组场景,可选用不锈钢材质加工,普通工况下采用45号钢调质处理即可满足强度要求,支撑面的粗糙度控制在Ra1.6到Ra3.2之间,就能保证轴类零件转动时的磨损量在合理范围内,不需要额外的表面处理,如果是用于频繁往复动作的场景,可在通孔内增设油槽,方便定期加注润滑脂,延长支撑件与轴的使用寿命。不同于一体式的轴承座结构,这种轻量化的轴支撑结构件体积小、重量轻,不需要配套复杂的轴承组件,在低载荷、高频率的小型阀组动作场景中性价比更高,也可根据实际安装空间调整底板的长宽尺寸、凸台的高度,不需要开模即可通过常规铣削加工完成制作,适配小批量定制化的设备改造需求。
