带凸耳定位结构的轴承保持架结构设计

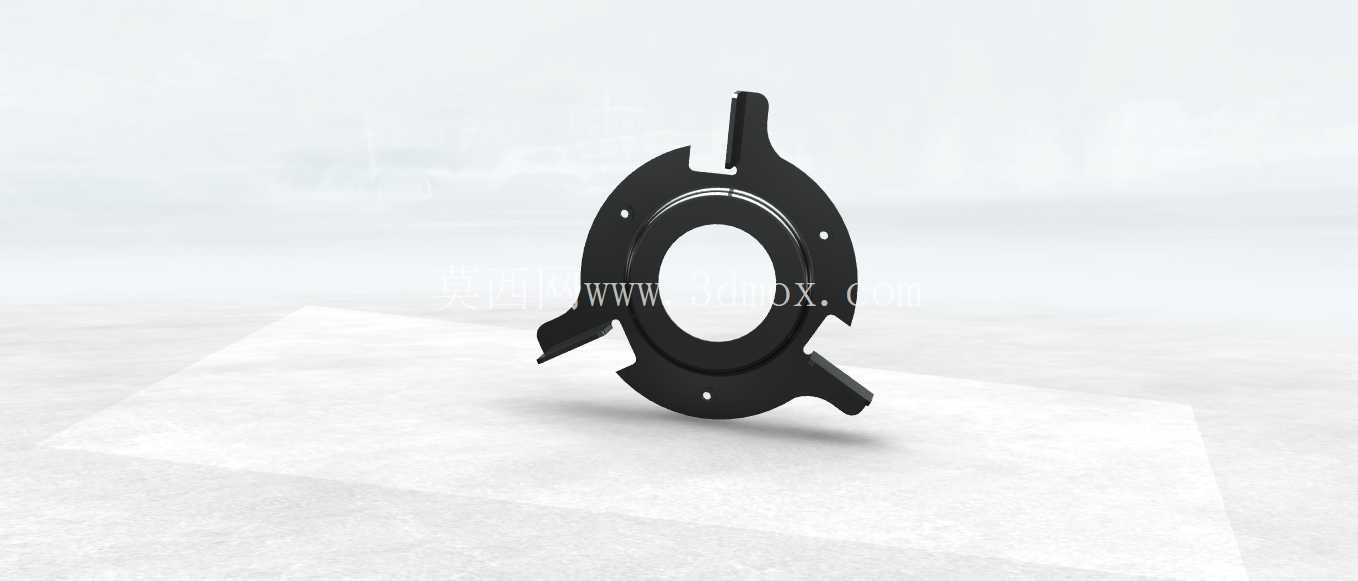

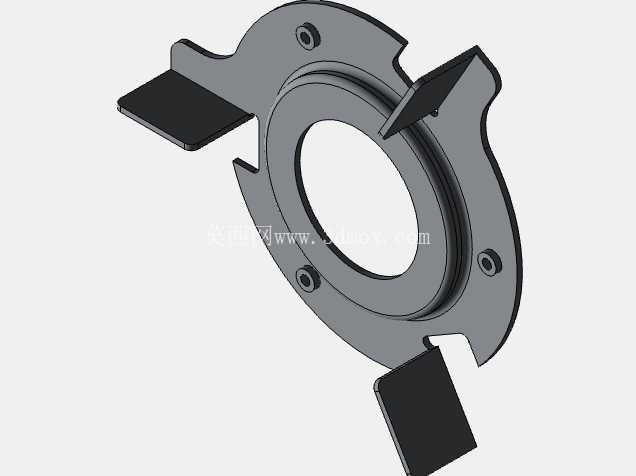

　　在各类回转传动机构的设计选型中，轴承保持架作为滚动轴承的核心配套部件，其结构合理性直接决定整套轴承的运转稳定性、额定动载荷与疲劳寿命，不少现场出现的轴承早期点蚀、滚动体卡滞、异常温升问题，追根溯源都和保持架的结构设计、安装匹配度不足直接相关。这款带三凸耳定位结构的保持架，针对的是中小尺寸深沟球轴承、角接触轴承在通讯类精密回转机构、小型伺服传动模组中的使用场景，区别于常规浪形保持架、实体铜保持架的通用结构，它采用了一体式冲压成型的环形基体，环体上均匀分布三个向外延伸的定位凸耳，每个凸耳上预留了对应的安装定位孔，安装时可以通过凸耳与轴承外圈、轴承座端盖的限位槽配合，避免保持架在高速回转过程中出现周向窜动，尤其适配需要频繁正反转、启停冲击载荷的传动工况，比如通讯设备的天线回转支撑、小型伺服电动关节的轴承组件，这类场景下保持架如果出现周向滑移，很容易导致滚动体间距不均，局部载荷集中，短时间内就会出现滚道磨损。

　　从结构设计逻辑来看，这款保持架的环形基体采用等截面薄壁设计，环体内侧均匀开设兜孔，兜孔的球面轮廓与配套钢球的曲率保持合理间隙，既能够给滚动体提供足够的活动空间，避免滚动体在公转、自转过程中与兜孔壁出现硬摩擦，又能精准分隔每一颗滚动体，保证相邻滚动体的间距误差控制在极小范围内，减少滚动体之间的碰撞与摩擦阻力。三个定位凸耳的角度分布经过受力校核，并非完全120度均匀排布，而是根据轴承实际承载区的位置做了微调，将其中一个凸耳设置在非主要承载区，避免凸耳根部的应力集中区域与轴承最大载荷位置重合，提升整体结构的抗疲劳强度；凸耳上的安装孔采用沉孔设计，安装后固定螺钉的端面不会高出凸耳表面，避免与周边的密封件、端盖结构发生运动干涉。

　　从安装边界尺寸来看，保持架的环形基体外径与轴承外圈的内挡边之间预留了0.15-0.2mm的径向间隙，能够补偿轴承工作时因为温升带来的热膨胀量，避免高温下保持架与外圈挡边出现卡滞；内径与轴承内圈的外挡边之间预留0.1-0.15mm的间隙，同时兜孔的深度设计保证滚动体装入后，保持架不会与内、外圈的滚道面发生接触，三个凸耳的外伸长度控制在轴承外圈安装止口的范围内，安装后凸耳完全嵌入端盖的定位槽内，不会额外占用轴承座的轴向安装空间，适配紧凑化的传动模组安装需求。

　　在实际工况适配性上，这款保持架的结构设计兼顾了轻量化与结构强度，薄壁冲压结构相比实体铜保持架重量降低40%以上，高速回转时的离心力更小，能够适配更高的极限转速，同时凸耳的定位结构省去了常规保持架需要的额外铆钉、隔套等连接件，减少了装配环节的零件数量，降低了因为连接件松脱导致的轴承失效风险。在设计建模过程中，需要重点校核兜孔的位置度公差，保证每一个兜孔的中心都落在轴承的节圆直径上，凸耳的安装孔位置需要与端盖的定位孔做同轴度匹配，避免安装时出现强制装配导致的保持架变形，同时凸耳与环形基体的过渡位置采用圆角过渡，减少应力集中，避免在冲击载荷下出现凸耳断裂的问题。对于通讯类精密回转设备来说，这类带定位结构的保持架还能够降低轴承运转时的振动噪声，因为保持架的位置被精准限定，不会因为滚动体的带动出现无规则窜动，能够有效降低传动系统的振动值，满足通讯设备对运转平稳性的严苛要求，在长期连续运转的工况下，稳定的保持架定位能够让轴承的润滑脂在滚道内分布更均匀，避免因为保持架搅动导致的润滑脂流失，延长轴承的维护周期。
