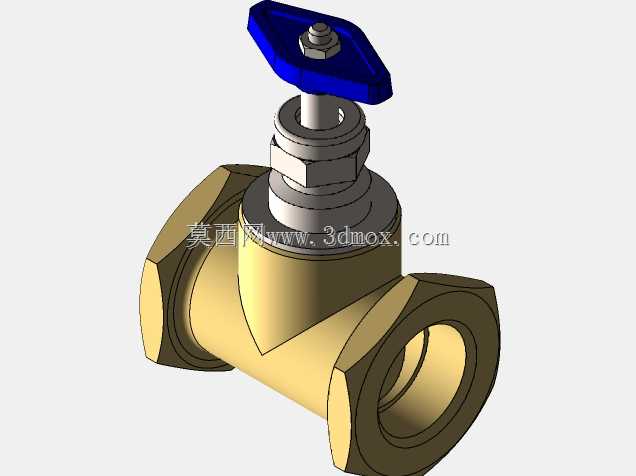

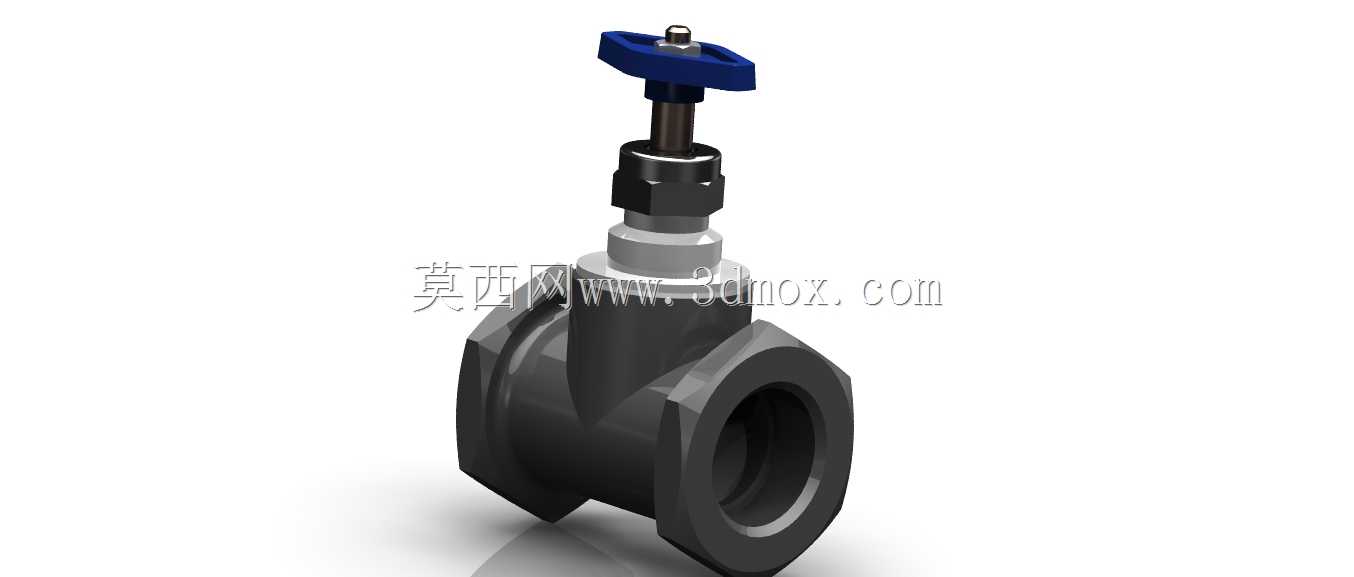

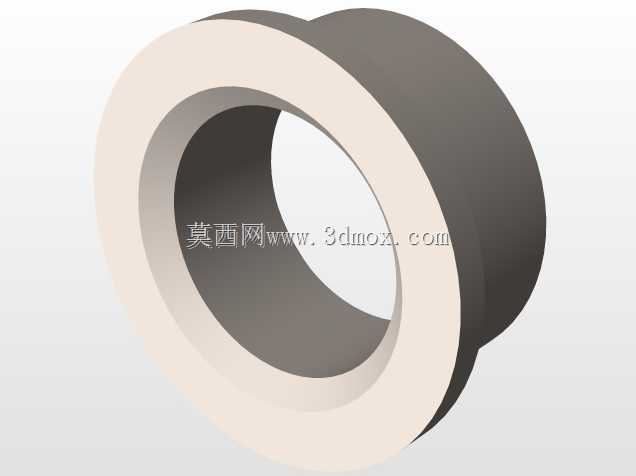

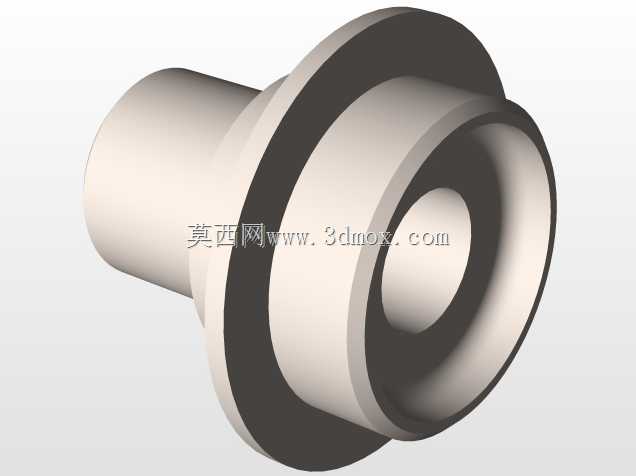

内螺纹连接暗杆式手动闸阀结构

日常民用给排水、暖通循环水、低压工业流体输送管路里，这类手动暗杆闸阀的出镜率极高，核心作用是在管路系统中实现介质的通断截断，相比同通径的截止阀，它的流道更趋近直通状态，全开状态下介质流经的压损更小，适合长期保持全开或全关的工况，不适合用来做流量调节，长期半开状态下闸板受介质冲蚀磨损快，密封面容易出现泄漏问题。

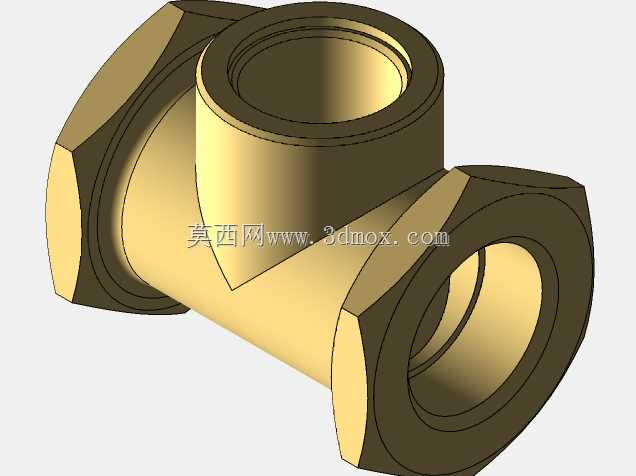

从结构设计逻辑来看，这款闸阀采用暗杆结构设计，阀杆只做旋转运动不做升降动作，手轮的安装高度不会随阀门启闭发生变化，对于安装空间竖向高度受限的管路场景，比如吊顶内的给排水支管、设备内部紧凑布置的流体管路，暗杆结构能有效节省竖向安装空间，避免阀杆伸出过长带来的磕碰、干涉问题。阀体采用内螺纹连接形式，两端接口为标准管螺纹，适配同规格的镀锌钢管、PPR转金属接头等常用管路连接件，安装时不需要额外配对法兰，小通径规格下安装效率更高，适合DN15到DN50区间的小管径管路使用。

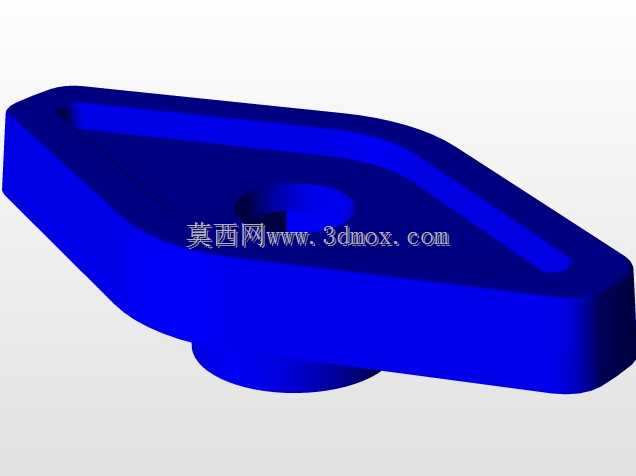

结构组成上，顶部的T型手轮采用防滑棱边设计，手动操作时能提供足够的握持摩擦力，不需要额外借助扳手就能完成启闭操作，手轮下方的阀杆螺母采用耐磨铜合金材质，降低阀杆旋转时的摩擦阻力，同时减少长期操作带来的磨损量，延长阀门的操作寿命。中部的填料压盖采用分体式结构，通过螺栓压紧填料函内的密封填料，当阀杆位置出现外泄漏时，可以逐步拧紧压盖螺栓来补偿填料的磨损量，不需要拆解阀门整体就能完成密封维护，降低现场运维的工作量。阀体内部的闸板采用楔式单闸板结构，密封面堆焊耐磨合金，关闭时依靠阀杆的下压力将闸板紧压在阀座密封面上，实现介质的双向密封，不管介质从阀的哪一侧流入，都能保证可靠的截断效果。

做三维结构设计时，需要重点控制几个安装边界尺寸：首先是两端内螺纹的同轴度，必须保证在0.1mm以内，避免安装后管路出现额外的装配应力；其次是手轮的最大外径，要保证操作时手轮和周边管路、墙体的间隙不小于30mm，给手动操作留出足够的握持空间；还有阀体底部的结构轮廓，要保证安装后不会和下方的支撑结构、其他管线发生干涉，尤其是并排布置多台同规格闸阀时，要提前核算手轮之间的横向间距，避免相邻阀门的手轮互相碰撞影响操作。另外还要注意阀杆的行程尺寸，要保证手轮旋转到全关位置时闸板能完全落到位，全开位置时闸板能完全提升到流道以上，不会遮挡通流面积造成额外的压损。

这类闸阀的适用介质多为常温清水、无强腐蚀性的流体，工作压力一般不超过1.6MPa，在民用建筑的给排水系统、小型换热站的支管管路、普通设备的冷却水循环回路里都有大量应用，建模时还原各零件的装配关系，能帮助管路设计人员提前做装配干涉检查，也能给现场安装人员提供直观的结构参考，提前预判安装过程中可能出现的空间不足、操作不便等问题。
