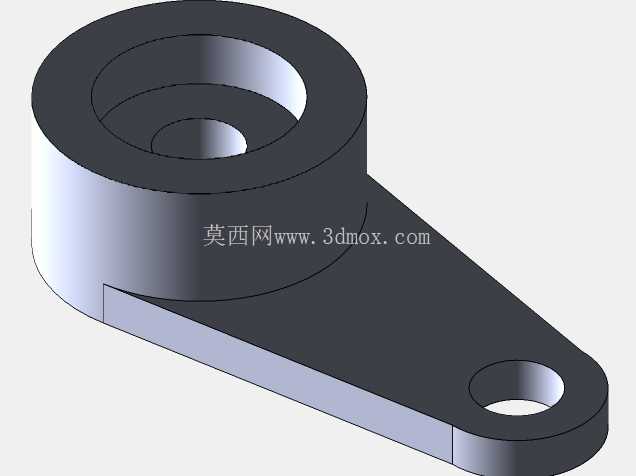

这类带偏心凸台的单臂连接支座,常见于轻载传动链路的铰接点位,在小型输送线的张紧调节机构、自动化设备的连杆摆臂组件、低压配电装置内部的操作联动结构里都能见到它的应用场景,核心作用是实现两个不同轴部件的铰接支撑,同时通过延伸臂的结构预留安装调节余量,避免传动过程中出现运动干涉。从结构本身来看,主体大端是带阶梯内孔的圆柱凸台,阶梯孔的设计是为了适配不同直径的铰接销轴,同时可以内嵌轴套减少转动磨损,大端圆柱的端面做了直角切边处理,并非完整圆柱结构,这个切边的作用是在安装时贴合设备基准面,起到周向防转的效果,不需要额外加装定位销就能限制支座自身的转动自由度,减少装配工序。
延伸臂从大端圆柱侧面切向延伸,臂身采用等厚度的平板结构,厚度与大端圆柱下部的切边高度保持一致,保证整体结构的加工工艺性,铣削加工时可以一次装夹完成臂身平面与大端切边面的加工,减少装夹误差。臂身末端的小孔是第二铰接点位,孔的轴线与大端阶梯孔的轴线保持平行,两个孔的中心距是这个零件最核心的安装尺寸,直接决定了联动机构的传动行程,设计时需要根据配套连杆的运动轨迹反复校核中心距公差,避免出现运动死点。
从安装边界来看,大端圆柱的外径决定了支座在主安装位的径向占用空间,设计时需要预留至少2mm的周边间隙,避免与相邻的传动部件发生剐蹭;臂身的宽度方向没有突出结构,整体宽度小于大端圆柱外径,适合在狭窄的设备内部腔体里布置;末端小孔的沉孔设计是为了容纳销轴的端部挡圈,避免销轴突出臂身平面占用额外空间。在受力特性上,这个零件主要承受两个铰接点传递的径向拉力与小幅交变弯矩,因此臂身与大端圆柱的衔接位置做了等半径的圆弧过渡,避免应力集中导致的疲劳断裂,不需要额外增加加强筋就能满足轻载工况的强度要求,同时控制零件整体重量。
建模过程中需要重点关注两个平行孔的同轴度与孔轴线相对于安装基准面的垂直度,这些形位公差会直接影响后续铰接装配的顺畅度,如果公差超差,会出现销轴卡滞、转动阻力过大的问题,加速铰接部位的磨损。实际选型应用时,需要根据传递的载荷大小调整两个孔的中心距、臂身厚度以及孔的内径尺寸,如果用于有腐蚀的工况,还可以在建模阶段直接调整材质参数,预留表面处理的涂层厚度,避免后续加工时尺寸超差。这类结构的优势在于零件集成度高,单个零件就能实现双点位铰接与周向防转的功能,不需要额外搭配定位件,装配效率高,同时结构简单,常规的铣削、钻削设备就能完成加工,制造成本低,适合批量应用在各类中小型自动化设备的联动机构中。
