电源变压器用双孔叉型螺丝固定支架

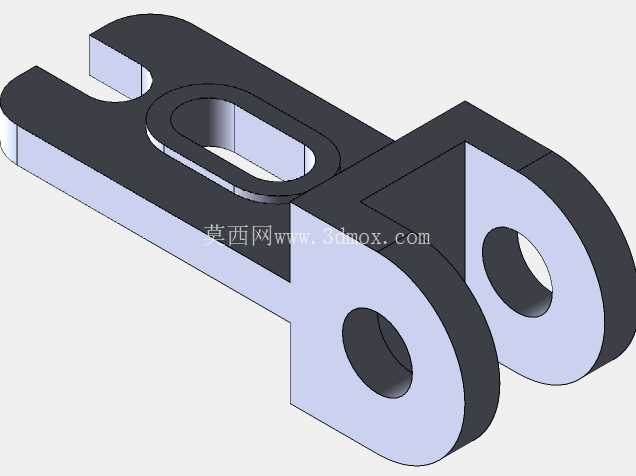

　　在中小功率电源变压器的装配体系里，这类支架是连接变压器本体与设备安装基面的核心受力构件，日常多见于工控电源模块、小型配电单元、嵌入式设备内置供电组件的装配环节，承担着定位、承重、限位多重作用，区别于普通的平面安装片，这类带叉型开口与双铰接孔的结构，是为了适配变压器安装时的位置微调需求与铰接走线布局设计的。从实际使用场景来看，电源变压器在设备内部往往不是完全刚性锁死的，部分带振动工况的设备里，变压器需要预留微小的位移余量来缓冲振动，避免绕组受刚性拉扯出现漆包线破损，这个支架一端的叉型开口长槽，就是为了适配安装时的位置调整，长槽的宽度匹配常用的M4/M5规格固定螺丝，槽的长度方向预留了至少8mm的调节行程，安装时不需要完全对准基面上的螺孔，可以先将螺丝预拧，调整变压器到合适的接线位置后再完全锁死，大幅降低了内部走线的装配难度。

　　支架另一端的双同轴通孔，是用来与变压器本体上的安装凸台做铰接配合的，两个孔的同轴度公差控制在0.05mm以内，配合对应的销轴可以让变压器在支架上实现小角度的转动调整，方便不同方向的接线作业，同时双孔的耳板结构做了加厚处理，厚度比支架主体板材厚2mm，避免长期受力出现耳板变形开裂的问题。从设计思路上看，这个支架采用了一体化折弯成型的结构，没有多余的拼接焊缝，整体用冷轧钢板冲压后做发黑防锈处理，主体板材厚度选3mm，兼顾了结构强度与材料成本，支架的折弯圆角做了R2的处理，避免应力集中在折弯处出现断裂风险，叉型开口的端部做了15度的导向倒角，安装时螺丝可以顺着倒角滑入槽内，不需要精准对位就能快速挂装，提升装配效率。

　　安装边界方面，支架整体的长度控制在65mm以内，宽度方向最宽处为32mm，双孔端的孔中心距为18mm，孔径为6.2mm，适配直径6mm的铰接销轴，叉型端的槽宽为5.2mm，槽的中心到双孔端铰接中心的距离为42mm，安装后变压器本体距离安装基面的高度为12mm，这个间隙刚好可以预留出走线空间，也能避免变压器底部直接接触金属基面出现绝缘层磨损的问题。实际选型使用时需要注意，这类支架的承重上限约为2.5kg，适配功率在50W到200W之间的小型电源变压器，不适合大功率工频变压器的承重需求，安装时叉型槽的朝向要顺着设备振动的方向，让长槽的调节方向与振动位移方向一致，才能更好地发挥缓冲作用，双铰接孔的配合销轴要做防松处理，避免长期振动出现销轴脱出的问题。

　　支架表面的发黑层厚度控制在8到12微米，在常规室内工控设备环境下可以满足3年以上的防锈需求，如果是在潮湿户外场景使用，还需要额外做镀锌或者喷塑处理。结构上没有多余的冗余设计，所有的折弯角度都为90度，冲压成型的模具复杂度低，适合批量生产，零件的成型一致性好，装配时不需要额外的修配就能直接适配对应的变压器安装位，在批量装配的生产线里可以大幅减少装配工时，降低整体的装配成本。
