粉末机用星形拨料滑块结构设计

在粉体加工生产线的定量给料、均匀拨料工位，这类星形拨料滑块是直接接触物料、完成定量分拨与物料推送的核心执行零件，常见于立式粉末包装机、小型粉体混料出料端、实验室粉末分装设备的给料机构中，替代传统的叶轮给料结构适配小流量、高精度的粉料输送场景，尤其适合流动性一般、带有轻微团聚特性的非金属粉末、金属粉末或食品级粉料的分拨作业，避免粉料在出料口架桥、卡滞导致的给料精度波动。

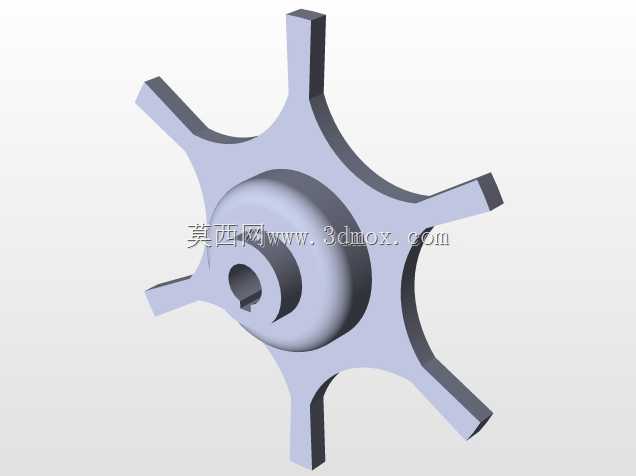

从结构功能来看，该零件采用六辐条星形外轮廓设计，中心设置带键槽的阶梯安装孔，工作时通过键连接与驱动轴同步转动，六个均匀分布的辐条端部会随着轴的回转，依次扫过料仓出料口的截面，将料仓内下落的粉料均匀拨送到下方的接料工位，每根辐条的侧面与料仓内壁的间隙控制在0.2-0.5mm区间，既不会因为间隙过大漏料导致给料精度失准，也不会因为间隙过小在转动时与料仓壁发生剐蹭，磨损辐条边缘或是挤碎粉料颗粒。中心的阶梯孔结构一方面是为了适配不同直径的驱动轴安装，台阶面可以直接抵住驱动轴的轴肩，省去额外的轴套定位零件，减少装配时的累计误差，键槽的位置设置在孔壁的单侧，传递扭矩时可以保证六个辐条的受力均匀，不会因为键槽偏置导致转动时出现动不平衡，在转速30-60r/min的常规工作区间内，不会因为偏心产生额外的振动，影响给料精度。

设计这类零件时，首先要匹配对应设备的料仓出料口通径，六个辐条的外圆直径要比出料口内径小1mm左右，保证转动时辐条边缘和料仓壁留有均匀的活动间隙，辐条的厚度要根据单次拨料的容积来确定，常规小流量给料场景下辐条厚度在8-15mm区间，厚度过大会导致单次拨料量超过设计阈值，厚度过小则会降低拨料效率，需要提升转速才能满足产能要求，反而会加剧粉料的飞溅。辐条与中心轮毂的过渡位置采用大圆角过渡，避免应力集中，因为在拨料过程中如果遇到粉料中混入的硬质小颗粒，辐条会受到瞬时的冲击载荷，直角过渡的位置很容易出现应力裂纹，长期运行后发生辐条断裂的故障，大圆角过渡可以将冲击应力均匀分散到轮毂和辐条的连接面上，提升零件的抗冲击能力。零件的中心孔同轴度需要控制在0.02mm以内，键槽的对称度公差不超过0.03mm，保证安装后零件的回转中心与驱动轴的轴线完全重合，避免转动时出现辐条扫膛的问题。

从安装边界来看，该零件的轴向定位依靠中心轮毂的两个端面，一端抵住驱动轴的轴肩，另一端通过轴端挡圈锁紧，不需要额外的紧固件穿过辐条，不会在零件表面留下凸起的安装结构，避免粉料堆积在紧固件的缝隙中造成清理困难。零件的轴向总长度要和料仓出料段的轴向长度匹配，保证辐条的整个厚度方向都处于出料口的截面范围内，不会出现部分粉料没有被拨到、直接从缝隙漏下的情况。如果是用于食品级或者医药级粉料的加工场景，零件表面需要做抛光处理，粗糙度达到Ra0.8以下，避免粉料粘附在零件表面，每次换料时可以快速清理残留，不会出现不同批次粉料交叉污染的问题；如果是用于工业金属粉末的拨料场景，零件可以选择耐磨尼龙或者淬火不锈钢材质，提升辐条边缘的耐磨性能，延长零件的更换周期，减少设备维护的停机时间。

实际应用中，这类星形滑块的转速需要根据粉料的流动性调整，流动性好的塑料粉末、滑石粉等可以适当提高转速，提升给料效率；流动性差的粘性粉料比如陶土粉、金属陶瓷混合粉，则需要降低转速，配合料仓外壁的振动装置，保证每一次拨料的容积误差控制在2%以内，满足定量给料的精度要求。在装配时需要注意，驱动轴的安装垂直度要控制在0.05mm以内，否则零件转动时会出现单侧辐条间隙过小、剐蹭料仓壁的问题，长期运行后会导致单侧辐条过度磨损，间隙变大后出现漏料，影响给料精度。
