多级净水系统过滤组件三维结构设计

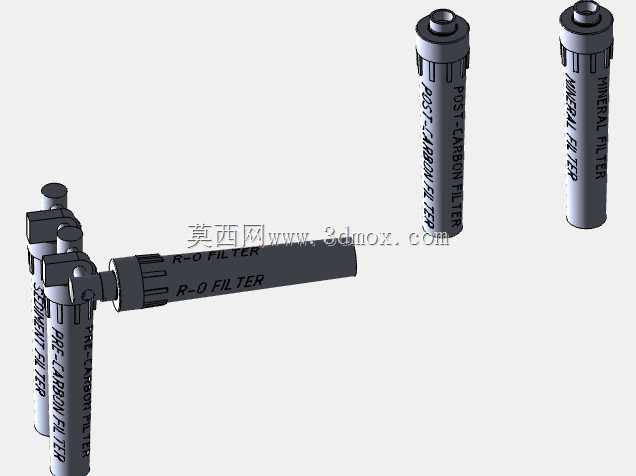

　　这套过滤组件的三维结构，是针对民用及商用末端净水场景做的模块化设计，整套组件包含前置沉淀滤芯、RO反渗透滤筒、后置碳滤芯、矿化滤芯四个核心过滤单元，搭配快插式管路连接结构，适配多数台下式净水设备的安装空间。做结构设计的时候最先考虑的是安装维护的便捷性，所有滤筒都采用了上端旋接的密封结构，滤筒外壁做了等距分布的竖向防滑筋，徒手即可完成滤芯更换，不需要额外借助扳手类工具，筋条的深度控制在1.2mm，既保证足够的摩擦力，又不会在注塑成型时出现缩痕缺陷。

　　滤筒的主体直径统一为68mm，不同功能滤芯的长度根据滤料填充量做了差异化设计，前置沉淀滤芯长度255mm，RO滤筒长度280mm，后置碳与矿化滤芯长度均为240mm，安装时的横向排布间距预留了35mm的操作空间，更换滤芯时手指有足够的操作余量，不会和相邻滤筒发生干涉。管路连接部分采用的是食品级快插接头结构，接头和滤筒端盖做了一体化设计，减少了额外的密封连接点，降低漏水风险，进水、出水、浓水排放的接口都做了不同的口径标识，安装时不会出现管路接反的问题，接口的插拔力控制在15-20N，既保证连接后0.8MPa水压下不脱开，又能在维护时轻松拔下管路。

　　从实际应用场景来看，这套组件可以直接适配10寸通用滤瓶的安装挂板，不需要重新开模做专用固定结构，挂接位置的卡扣尺寸和市面通用挂板完全匹配，安装孔位的中心距为220mm，符合多数家用净水设备的安装尺寸规范。滤筒的壁厚设计为2.8mm，采用食品级PP材质注塑成型，可承受1.2MPa的静水压力，满足市政供水的压力波动要求，端盖和滤筒的连接位置采用了双O型圈密封结构，密封槽的深度和O型圈的压缩比控制在22%，长期使用不会出现渗漏问题。设计过程中还考虑了滤料的填充空间，每个滤筒内部都预留了10mm的布水腔高度，进水端的布水板做了均匀分布的0.3mm布水孔，保证水流均匀通过滤料层，不会出现偏流导致的过滤效果下降问题。

　　RO滤筒的端盖内部设计了导流槽，进水沿着导流槽螺旋进入滤筒内部，顺着膜片的卷制方向流动，提升膜片的利用率，减少浓水侧的结垢风险。矿化滤芯的出水端做了缓释结构，滤料不会随着水流大量冲出，保证出水矿物质含量的稳定性。整套组件的外形轮廓在排布完成后总宽度为320mm，总高度为310mm，深度为120mm，完全可以放入常规的厨下空间，不会和厨下的垃圾处理器、小厨宝等设备发生空间冲突。建模过程中所有配合尺寸都按照实际注塑公差做了偏移预留，滤筒和端盖的旋接螺纹采用了梯形牙结构，牙距3mm，旋接圈数为3圈，既保证连接强度，又不会因为旋接圈数过多导致更换滤芯时操作繁琐。防滑筋的位置距离滤筒上端面20mm，刚好是手部握持施力的位置，更换滤芯时的施力点符合人体工程学，不需要过度用力即可完成旋紧或拆卸操作。每个滤筒的外壁都预留了标签粘贴区域，区域做了微磨砂处理，标签粘贴后不会轻易脱落，用户可以根据标签标识快速区分不同功能的滤芯，掌握更换周期。
