带侧置定位孔的长条阀块结构设计

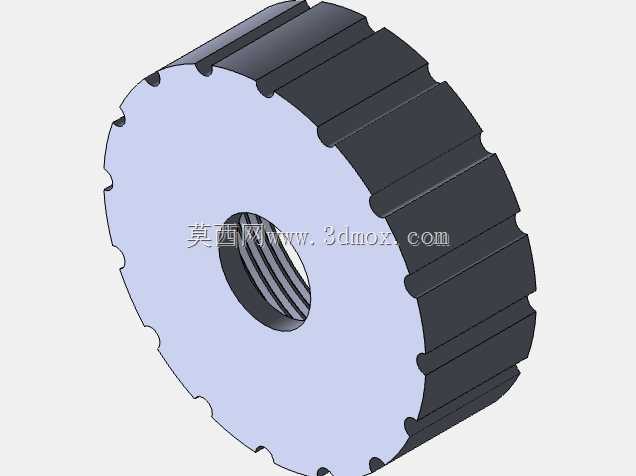

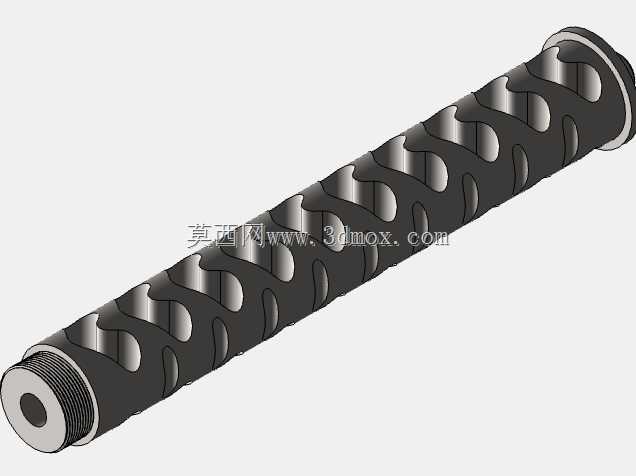

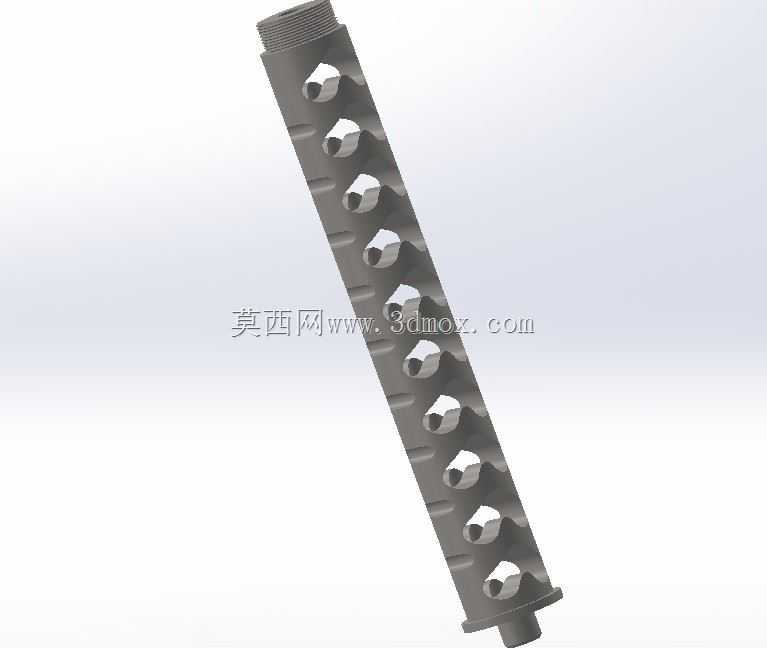

　　本次设计的阀块主体采用长条形柱状结构，一端设置外螺纹连接接口，用于和外部管路或者阀座实现旋合密封连接，安装时可通过螺纹旋入深度微调整体安装位置，适配不同安装空间的边界要求。主体侧面沿轴向等距排布多组沉孔式定位接口，每个接口均做了倒角过渡处理，避免安装密封件时出现切边损伤，保证流体通路的密封可靠性。这类阀块主要应用在多通路流体分配的工况场景中，可作为集成阀组的主体承载结构，将多个流体控制元件统一集成安装在侧部的定位孔位上，减少分散管路连接带来的泄漏点，同时压缩整体阀组的占用空间，在小型化流体控制设备、紧凑型液压站、多路介质分配管路系统中都有广泛的应用空间。

　　设计过程中首先确定主体的通径参数，中心主通路的孔径根据额定流量做匹配计算，保证介质通过时的流速控制在合理区间，避免压损过大或者产生流道紊流。侧部的每个孔位均和中心主通路垂直连通，孔位的同轴度公差控制在0.02mm以内，保证装入控制阀件后，密封面能够完全贴合，不会出现偏载导致的泄漏。主体外轮廓做了等壁厚设计，在保证额定工作压力下结构强度足够的前提下，尽可能减少冗余材料，降低整体零件重量，同时避免壁厚差异过大导致热处理或者加工过程中出现变形。端部的螺纹采用标准管螺纹设计，螺纹牙型精度满足密封连接要求，螺纹尾部设置退刀槽，保证螺纹加工能够做到有效深度，同时装配时可以让对接端面完全贴合，实现端面+螺纹的双重密封。

　　侧部每个孔位的底部都做了平槽处理，用于放置密封垫圈，槽深根据密封件的压缩量做精确计算，保证密封件压缩率在15%-25%的合理区间，既不会因为压缩量过大导致密封件永久变形失效，也不会因为压缩量不足出现密封泄漏。零件的整体长度根据集成阀件的数量做匹配，相邻两个侧孔的中心距根据所装阀件的外形尺寸做避让设计，保证相邻阀件安装后不会出现干涉，同时预留足够的扳手操作空间，方便现场装配和后期维护拆卸。外表面做了哑光氧化处理，提升零件的防锈耐腐蚀能力，同时表面粗糙度控制在Ra1.6以内，避免杂质附着在表面影响清洁度。

　　在安装边界方面，零件整体为等截面长条结构，安装时仅需保证端部螺纹对接的同轴度，侧部阀件安装方向可根据实际管路走向做调整，不需要额外设计复杂的安装支架，直接通过端部螺纹即可实现整体固定，适配垂直安装、水平安装等多种安装姿态。流道设计时在侧孔和主通路的相交位置做了圆角过渡，减少介质流动时的直角冲击，降低流道阻力，同时避免长期冲蚀导致的流道壁面损伤，提升零件的整体使用寿命。每个侧孔的接口尺寸统一采用标准规格，可适配市面上常规的螺纹插装阀、节流元件、单向阀等标准流体控制元件，不需要单独定制非标阀件，降低后期的维护替换成本。零件加工时采用棒料一次装夹完成外圆、端部螺纹、侧孔的主要加工工序，减少多次装夹带来的形位公差误差，保证各个孔位的位置精度。设计阶段还做了耐压强度校核，在1.5倍额定工作压力下，主体结构的最大应力小于材料的许用应力，安全系数满足行业标准要求，不会出现受压变形或者破裂的风险。对于有特殊介质要求的工况，可根据介质特性更换对应的零件材质，比如腐蚀性介质场景可采用不锈钢材质，低压轻量化场景可采用铝合金材质，整体结构不需要做大幅修改即可适配不同的使用需求。
