多层斜置式杆类物料存储架结构设计

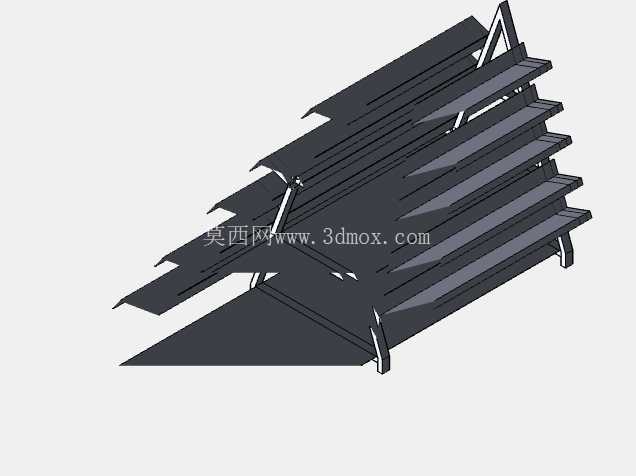

这款斜置层架结构的设计初衷，是解决机加工车间内长杆类、棒材类物料平摊堆放占地大、取料翻找效率低的痛点，在中小型机械加工、五金加工、管材切割下料的作业场景中适配性极强。不同于常规水平层板货架的垂直取放逻辑，该存储架将所有置物层板设置为统一倾角，靠架体后侧的三角支撑结构承托层板载荷，每层板的后侧高度高于前侧，放置在层板上的杆类、棒材、长条型材会靠自重向层板前侧滑移，作业人员取料时无需探身到货架深处，站在架体正面即可拿到最外侧的物料，取放动作路径更短，也能避免层板深处物料长期积压造成的锈蚀、遗忘浪费问题。

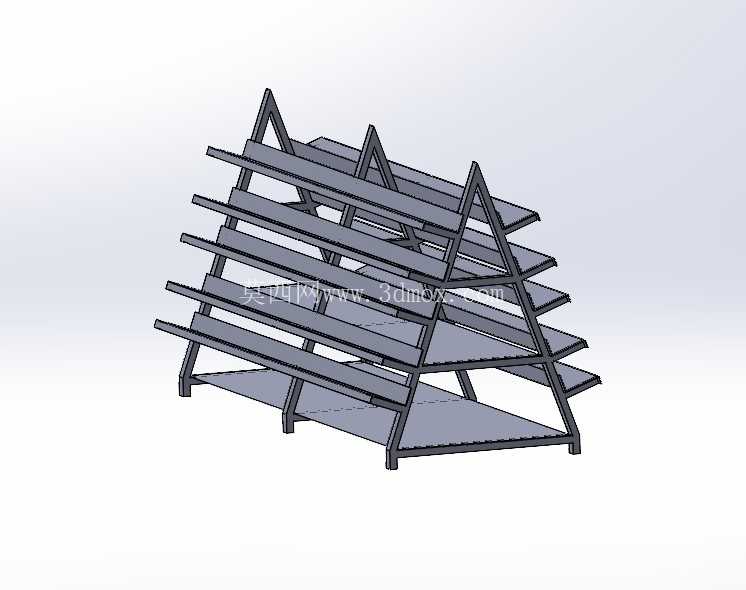

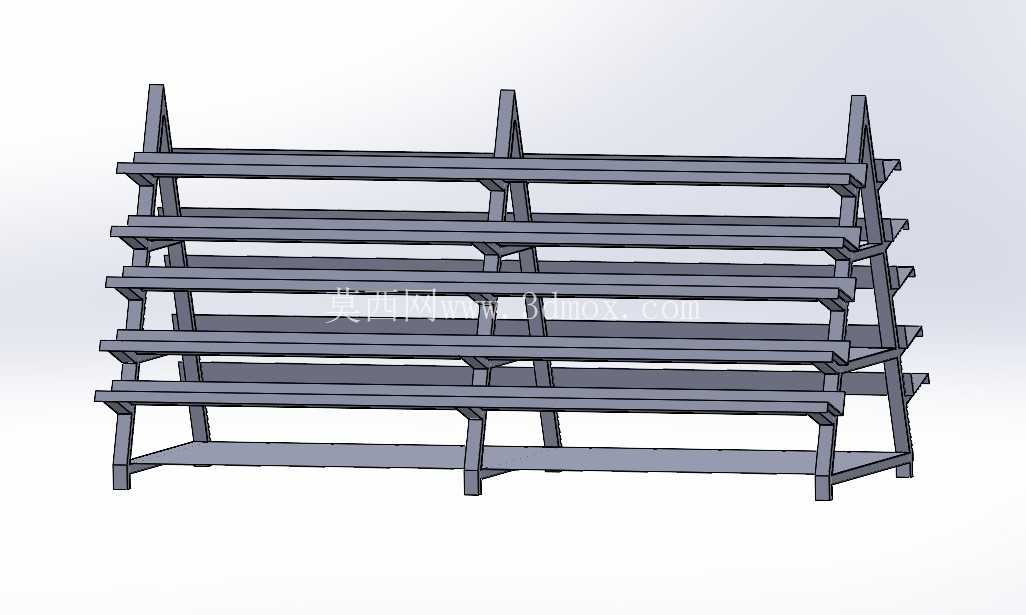

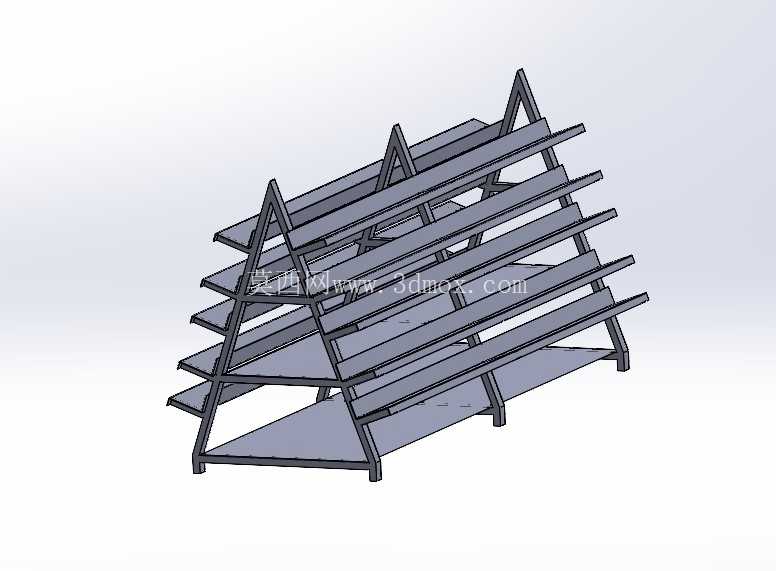

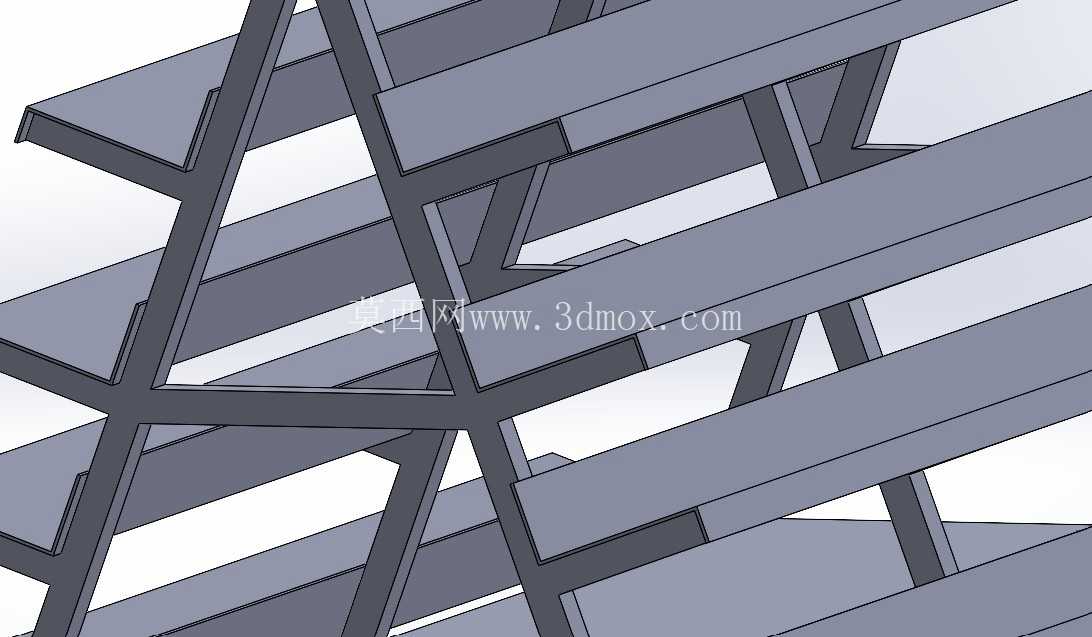

从结构设计逻辑来看，架体主支撑采用三角桁架式侧架，左右两侧的三角形支撑框架沿架体长度方向均匀排布，相邻三角架之间通过横向连接杆件焊接固定，形成稳定的空间受力结构，相比常规矩形方管焊接的货架侧架，三角支撑结构在同等耗材用量下抗侧向倾覆、抗层板载荷变形的能力更强，即使每层放置满额的金属棒材，侧架也不会出现外张变形的问题。层板采用平板式设计，没有设置额外的侧挡边，适配不同直径、不同长度的杆类物料存放，长度超出架体宽度的长杆也可以跨层放置，不会被挡边干涉，单层层板的承载冗余按照常规车间棒材单批次存放量设计，可满足整捆棒材拆捆后零散存放的载荷需求。

架体底部设置了四个落地支撑脚，支撑脚与地面接触的位置做了加宽处理，增大与地面的接触面积，避免架体满载时压损车间环氧地坪，同时支撑脚的高度预留了少量调节余量，可适配车间地面不平整的安装场景，无需额外打膨胀螺栓固定即可保持架体稳定，移动换位时也可通过叉车直接托举架体底部横梁完成移位，适配车间生产布局调整的需求。层板的倾角经过反复校核，角度设置在物料可自然滑移但不会自行滑落的区间，既保证取料时物料可顺畅滑到层板前端，也不会因为倾角过大导致物料从架体前侧滚落，层板前侧边缘做了小高度的折边处理，折边高度仅为15mm，不会干涉手抓取杆材的动作，同时能挡住最外侧的物料，避免物料意外滑落。

在实际应用场景中，这款存储架可放置在下料设备旁，用来存放待切割的圆钢、钢管、铝型材等长条物料，作业人员取料时可直接从架体前端抽出单根物料，无需翻动整捆物料，也可放置在热处理、表面处理工序旁，用来存放加工完成的长轴类、杆类零件，避免零件平摊堆放造成的磕碰划伤。架体的层间距设置为统一尺寸，可存放直径在200mm以内的各类杆状物料，相邻层之间的操作空间足够作业人员手部伸入取放物料，不会出现层间距过小卡手的问题。整体架体采用金属型材焊接成型，所有焊接位置都做了焊后打磨处理，没有尖锐毛刺，避免取放料时划伤作业人员，架体表面可根据车间需求做喷塑或喷漆处理，适配不同车间的现场管理配色要求。

从安装边界来看，这款存储架的整体宽度适配常规车间通道的预留尺寸，架体正面到后侧的深度不会占用过多作业空间，可沿车间墙面并排摆放，也可多组拼接形成更长的存储工位，拼接时仅需通过螺栓将相邻架体的侧架连接固定即可，无需额外改装结构。架体最底层的层板距离地面留有一定高度，避免地面的积水、油污沾污存放的物料，同时也方便清扫架体下方的地面杂物，不会形成卫生死角。不同于自动化立体仓储的高位货架，这款存储架属于车间工位级的近距离存储工装，不需要配套堆垛设备即可使用，作业人员徒手即可完成取放料操作，适配小批量多品种的杆类物料存储需求，在五金加工、模具制造、设备维修车间等场景下，能有效减少物料找取的辅助作业时间，提升车间作业的整体效率。
