车间金属管棒多层分类存放料架

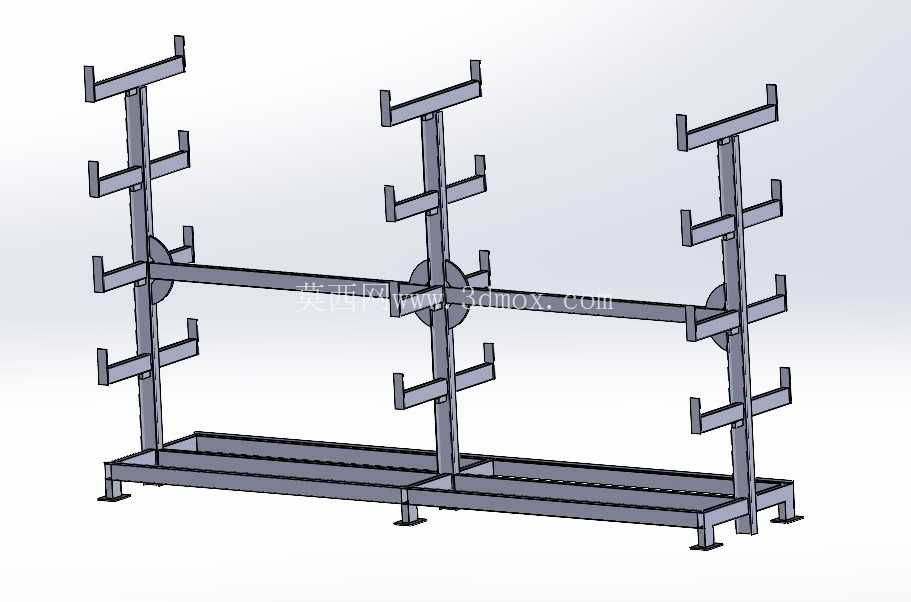

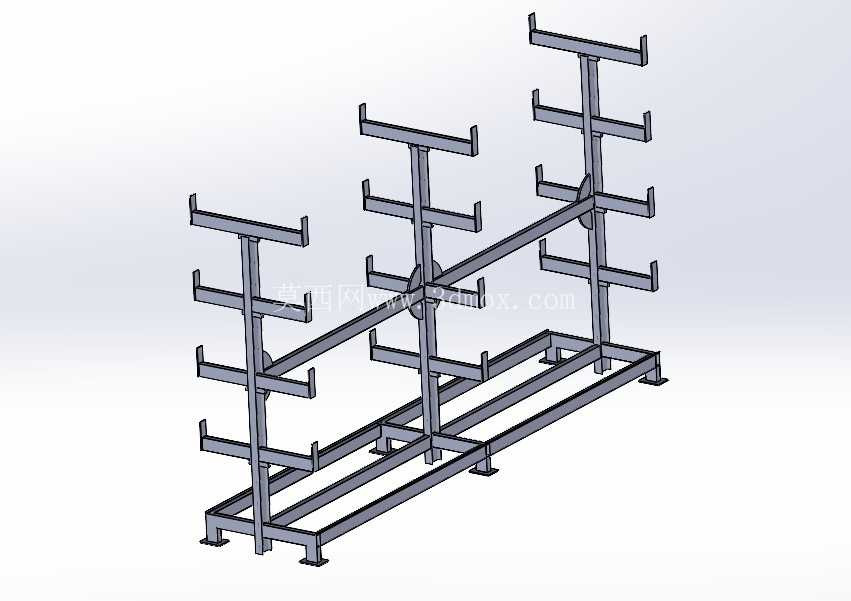

　　这款金属管棒存放架的设计初衷，是解决机加工车间、金属材料周转区长期存在的长条形型材堆放混乱、取料效率低、物料磕碰损伤的痛点，在中小型五金加工、汽配零件生产、模具制造车间的原料暂存环节适配性极强。区别于通用平板货架，这款料架针对圆钢、六角棒、铝管、不锈钢管等长条形金属物料的形态做了专属结构优化，整体采用三立柱串联的框架结构，底部设置通长的接料底槽，避免最下层物料直接接触地面受潮锈蚀，同时承接上层取放料时意外滑落的短料头，减少车间地面的金属杂物堆积。

　　每根立柱上分层设置四组外伸的L型承托臂，相邻承托臂之间预留足够的垂直间距，既可以分层存放不同规格、不同材质的管棒料，避免不同牌号的金属材料混放导致的领料错发，也能适配直径范围在10mm到120mm之间的常规工业管棒物料存放，单臂承重经过结构校核，可满足单批次500kg以内的层载需求，不会出现承托臂变形弯折的问题。从安装边界来看，这款存放架采用落地式安装，底部设置带安装孔的固定脚座，既可以直接放置在硬化车间地面使用，也可以通过膨胀螺栓与地面固定，适配车间通道旁、原料仓库靠墙区域、机床组间的闲置狭长空间安装，整体宽度可根据存放物料的常规长度调整，本次建模的标准款适配长度不超过3米的常规管棒料，不会因为料架过宽占用过多的车间通行空间。

　　设计过程中特意将承托臂的上翘角度做了3度的内倾处理，避免存放的管棒料因为外力碰撞出现滚落的安全隐患，同时承托臂的边缘做了圆角钝化处理，取放料时不会刮伤物料表面，也不会划伤操作人员的劳保手套。立柱与横向连接梁之间采用螺栓装配式连接，所有构件均可拆解运输，进场后不需要复杂的焊接作业，普通车间维护人员借助常规扳手即可完成组装，后期如果需要调整层间距或者拓展存放位，只需要松开螺栓调整承托臂的固定高度即可，不需要对整体框架做破坏性改动。

　　在实际生产场景中，这类料架通常布置在锯床、数控车床的上料区旁，操作人员可以根据当班加工需求，直接从对应层位取放需要的管棒原料，不需要像传统堆垛存放那样反复翻找物料，能有效缩短上料准备时间，同时分层存放的方式也能让库存盘点更加直观，仓管人员可以直接观察到各规格物料的剩余存量，及时安排补库。框架主体采用标准矩形钢管焊接成型，表面做喷塑防锈处理，适配车间多油污、多金属切削粉尘的使用环境，长期使用不会出现表层脱落锈蚀的问题，底部的接料底槽采用整板折弯成型，没有拼接缝隙，清理积存的料头、油污时只需要用扫具直接清扫即可，维护难度极低。不同于悬臂式货架的单立柱结构，这款三立柱的框架结构横向稳定性更强，即使单侧承托臂满载存放物料，也不会出现框架侧倾的问题，不需要额外加装墙面固定件，在没有靠墙条件的车间中部区域也可以独立安装使用，适配更多样的车间布局需求。
