美式橄榄球头盔零件冲压成型模具结构

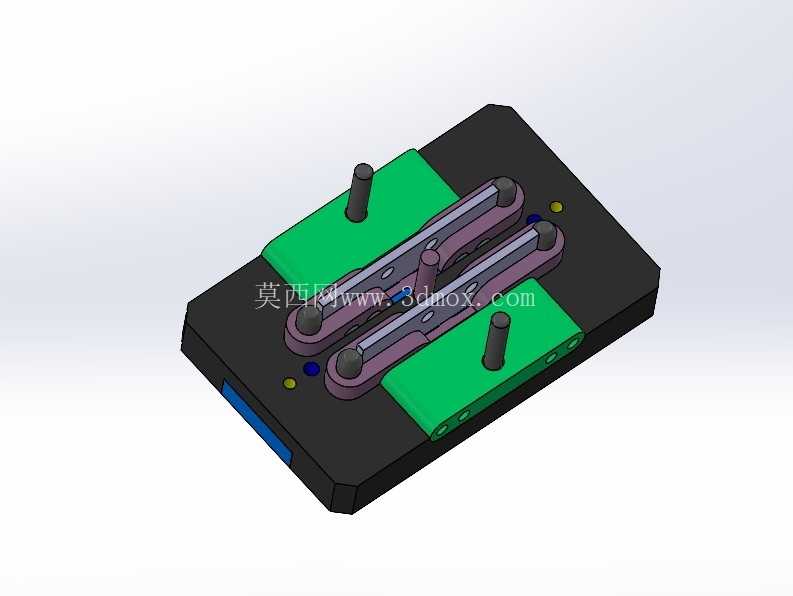

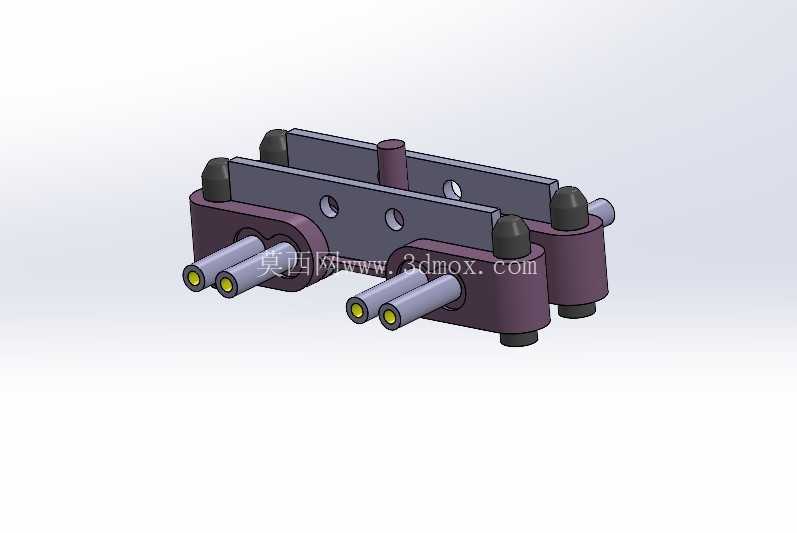

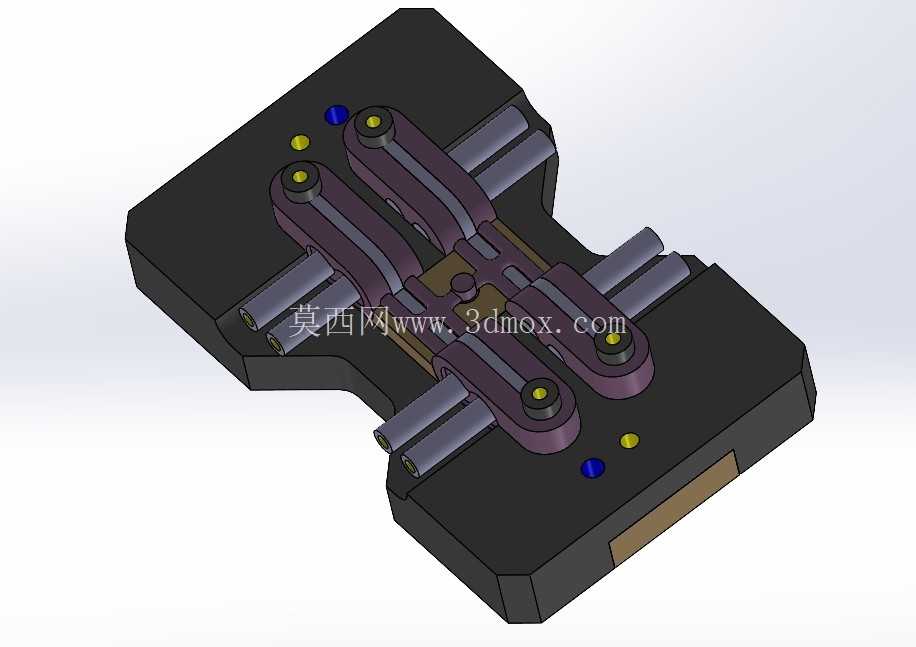

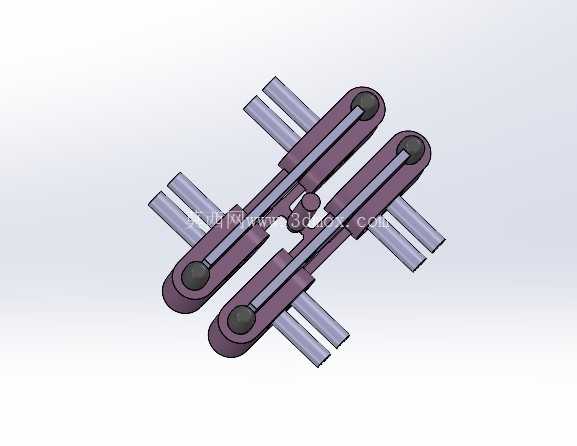

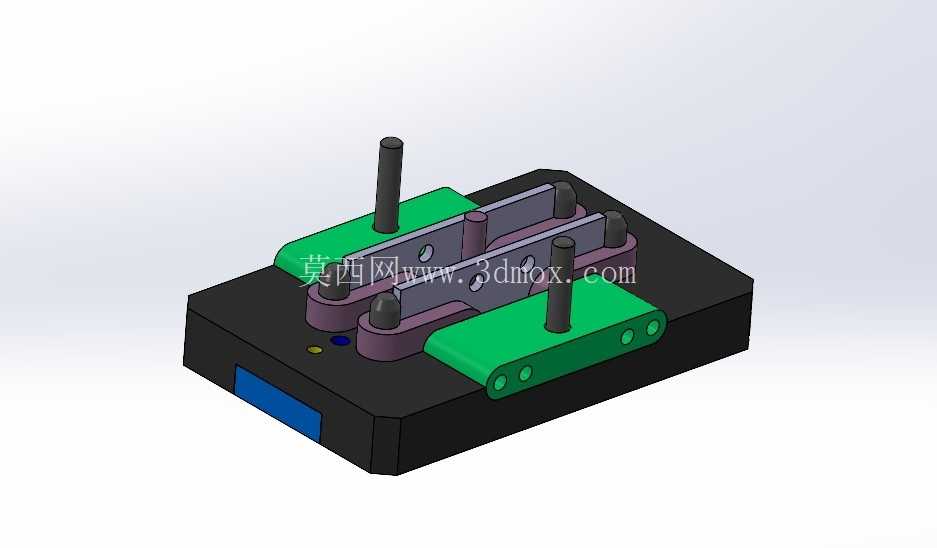

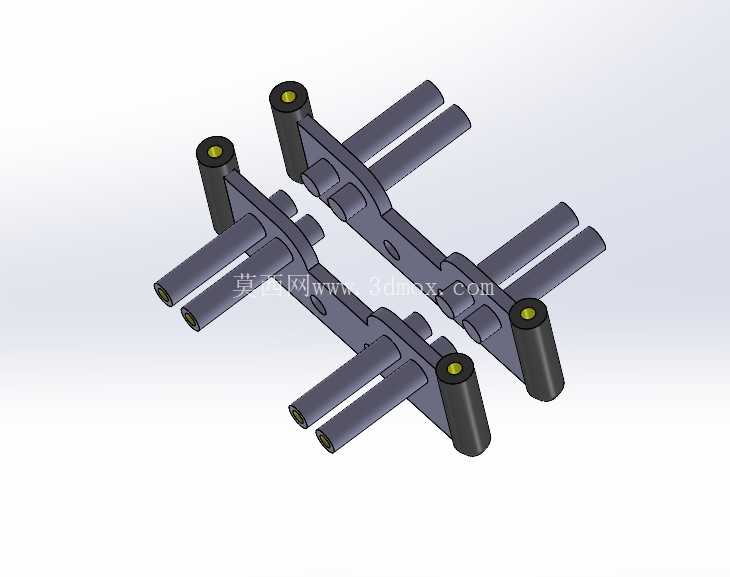

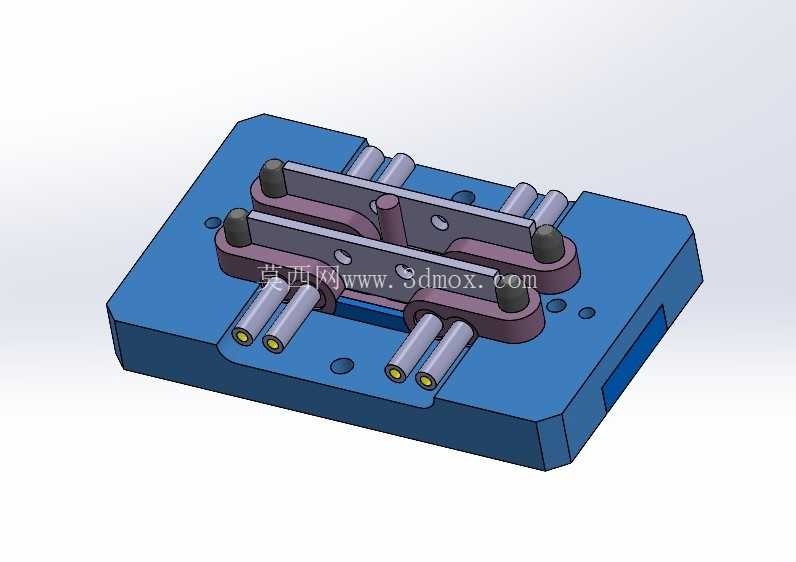

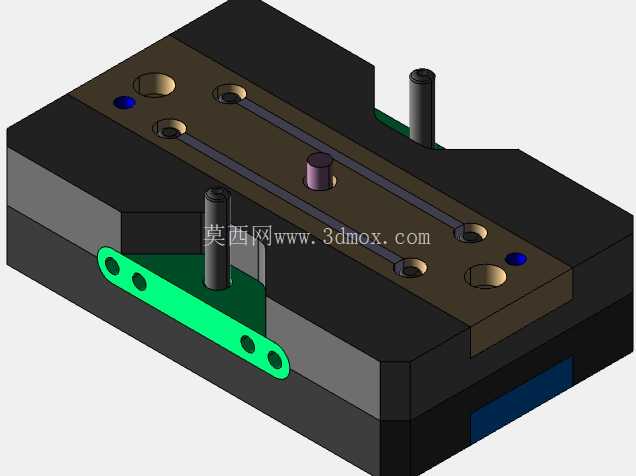

这套模具针对美式橄榄球头盔的配套金属零件设计，整套结构拆分四个独立成型工位，对应头盔配件从坯料定位到最终成型的全工序加工需求，适配头盔生产线上的连续冲压作业场景，可直接安装在对应吨位的开式压力机上完成批量生产。从结构布局来看，模具下模座采用整体式调质钢加工，底部预留标准压力机工作台T型槽安装位，安装边界匹配常规400吨级机械压力机的工作台面尺寸，无需额外加装过渡垫板即可完成装夹，上下模合模导向采用对称布置的滑动导柱结构，导柱套嵌入上模座内部，合模过程中导柱先进入导套完成定位，避免合模过程中凸凹模出现错位啃模的问题。四个成型工位沿送料方向依次排布，每个工位独立设置坯料定位块，定位块采用可更换式硬质合金镶件结构，当长期冲压出现定位磨损时，仅需更换对应镶件即可恢复定位精度，无需整体拆卸模座，大幅降低生产线停线维护的时间成本。工位之间的送料间隙预留了自动化机械手的取放料空间，适配头盔零部件生产线的自动化连续作业需求，无需人工手动送料，可有效规避冲压作业的安全风险，同时提升单班次生产效率。从成型逻辑来看，这套模具针对头盔金属配件的曲面成型需求，在第三、第四工位设置了分步成型结构，先完成零件的预弯成型，再进行最终的曲面精整，避免一次成型过程中材料拉伸率超过极限出现开裂、起皱的缺陷，凸模型面按照头盔零件的最终曲面做了0.12mm的回弹补偿量，抵消钢材冲压成型后的回弹变形，保证成型后零件的曲面轮廓度符合头盔装配的公差要求。模具的卸料结构采用弹性卸料板搭配矩形弹簧提供卸料力，弹簧布置在每个成型工位的周边，保证卸料力均匀作用在坯料表面，避免卸料过程中零件出现变形，卸料板上对应凸模的位置设置了精准的避让孔，合模时卸料板先压紧坯料，凸模再伸出完成冲压动作，可有效控制坯料成型过程中的材料流动，减少成型后零件的飞边缺陷。上模座的顶部设置了标准模柄结构，模柄与压力机滑块的安装孔尺寸匹配，装模时仅需将模柄卡入滑块安装孔，锁紧压板即可完成初步定位，后续再调整导柱间隙即可完成装模作业，整套模具的闭合高度、开模行程均匹配常规压力机的参数范围，无需对设备进行额外改造即可投入生产。在实际生产场景中，这套模具可适配厚度1.2-1.8mm的冷轧钢板冲压作业，成型后的零件直接进入头盔装配线，与头盔的外壳、缓冲层完成组装，四个工位的工序排布经过实际冲压验证，各工位的成型力分配均衡，不会出现单个工位负载过大导致的模具磨损过快问题，模具的易损件均采用标准化规格，可直接从常规五金配件渠道采购更换，降低模具的后期维护成本。模座表面做了发黑防锈处理，长期存放或车间作业环境下不易出现锈蚀，导柱导套的配合面设置了润滑油槽，日常生产中仅需定期加注润滑脂即可保证导向结构的顺畅运行，避免出现导柱拉伤的问题。每个工位的凹模均采用镶拼式结构，当局部成型位置出现磨损或崩刃时，仅需拆卸对应位置的凹模镶件进行修磨或更换，无需整体更换凹模模块，大幅降低模具的维修成本与维修周期，适配批量生产过程中的快速维护需求。
