多工位铰接式圆形底座连接支座结构

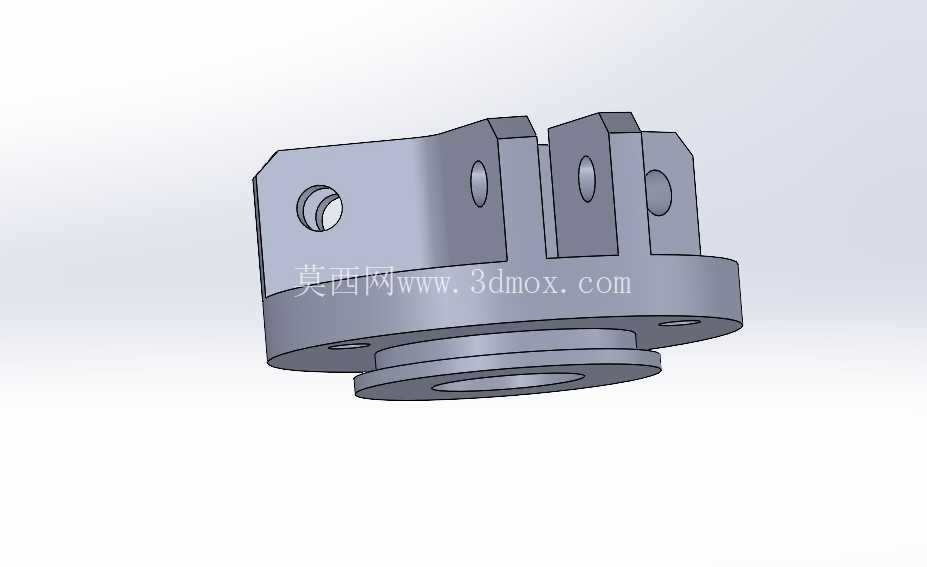

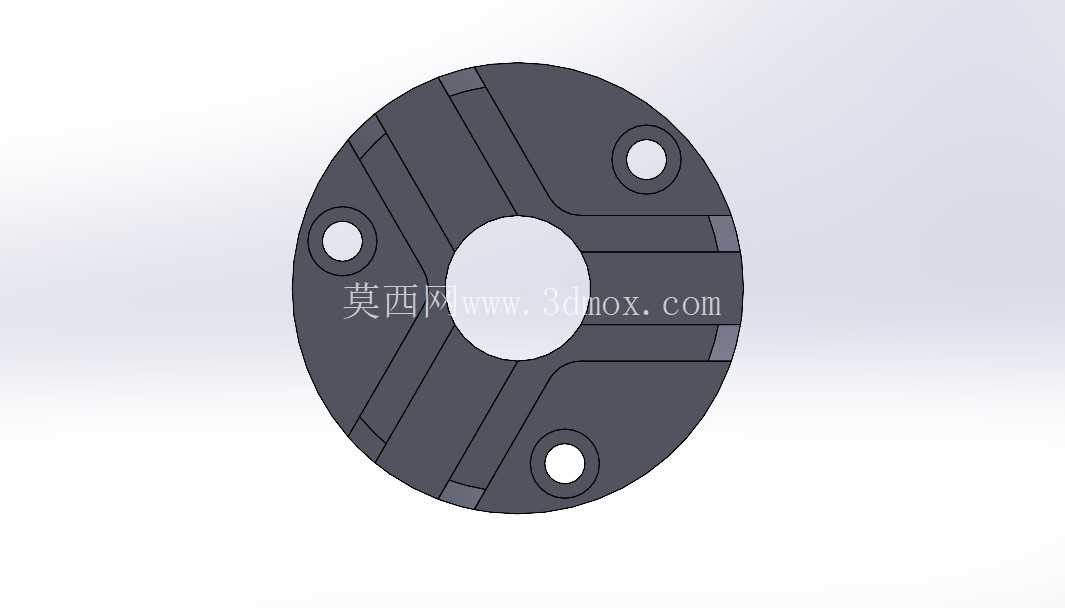

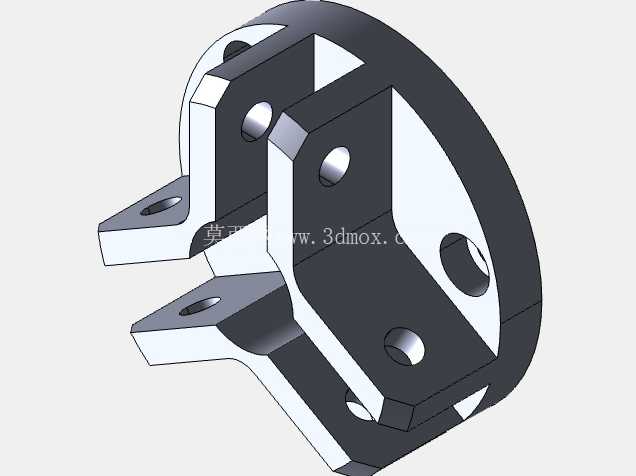

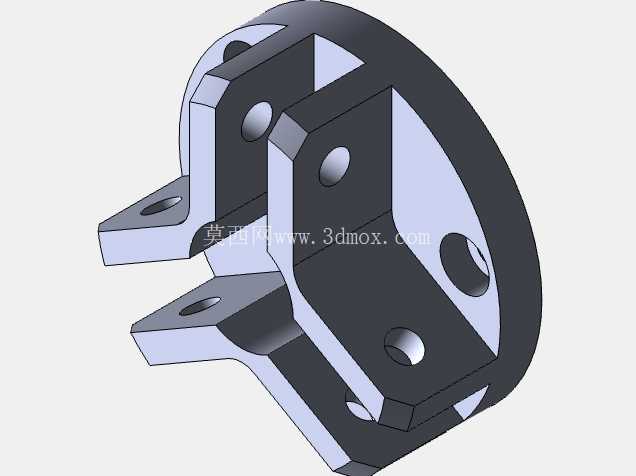

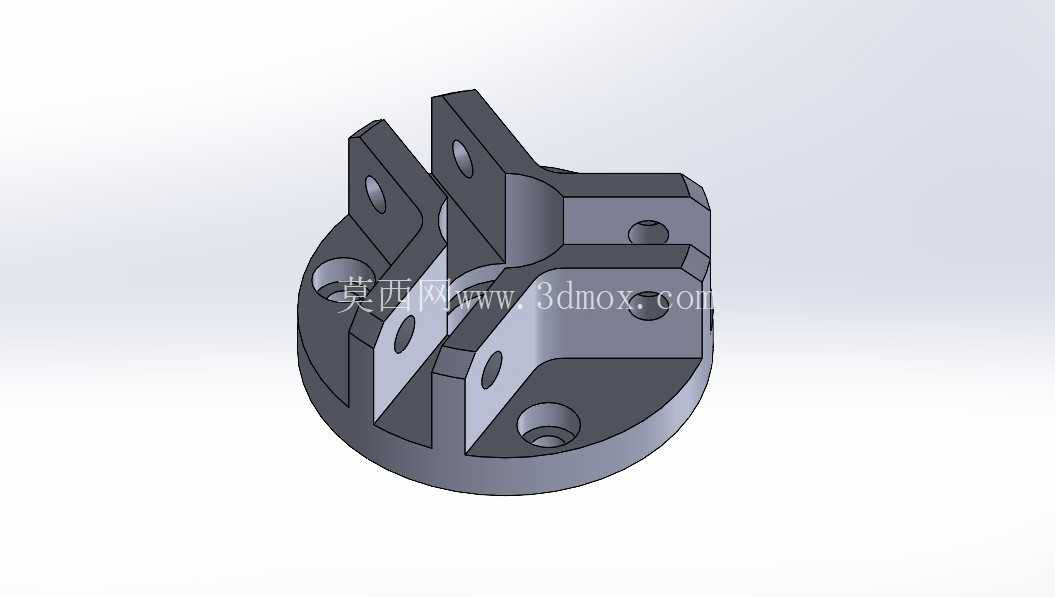

该类铰接式圆形底座连接支座，多应用于汽车冲压生产线的工装辅具、工位间工件转接定位机构，以及冲压模具内部的活动组件连接节点，承担多方向铰接载荷传递、活动构件行程限位的核心作用。从实际工况适配来看，圆形底座的结构形式，可适配安装面的圆周方向角度微调需求，在冲压工位的模座安装面、线边工装的台架面板上，无需额外加工定位销槽即可完成初始角度对位，降低现场安装的配作工作量。底座上均匀分布的沉头安装孔，采用内六角螺栓沉装设计，安装后螺栓头部完全沉入底座平面以下，不会对上方铰接构件的摆动行程造成干涉，同时沉孔的深度设计可匹配常用的8.8级内六角螺栓长度，避免螺栓过长顶触安装基体、或是过短导致螺纹啮合长度不足的问题。上部的多组双耳铰接耳板，每组耳板上的同轴销孔经过同轴度公差约束，可适配标准圆柱销与配套的铰接构件连接，多组耳板沿圆周方向错位分布，可同时连接三个独立方向的活动构件，在冲压模具的斜楔复位机构、线端工件移载的拨叉组件中，可实现单支座同时对接驱动杆、复位拉簧挂座、行程触发摆杆三个部件，减少安装面的支座布置数量，压缩机构的整体占用空间。设计过程中，耳板与圆形底座的衔接位置采用大圆角过渡结构，避免直角衔接带来的应力集中问题，在冲压设备高频往复冲击的工况下，可有效降低衔接位置的疲劳开裂风险，耳板的厚度尺寸根据所连接构件的载荷等级匹配，单耳厚度与配套铰接件的耳片间隙控制在0.1-0.2mm区间，既避免间隙过大导致铰接晃动量超标，也防止间隙过小造成装配卡滞。销孔的内径公差采用H7级精度，与标准圆柱销的配合为间隙过渡配合，装配时无需大力敲击即可完成销轴穿装，同时长期往复摆动下的磨损量可控制在合理区间，延长构件的维护周期。安装边界方面，圆形底座的外径尺寸适配常规冲压模座的标准安装孔位间距，底座总高度控制在不干涉相邻模具组件开合行程的范围内，上部耳板的外伸长度经过行程校核，当铰接构件摆至最大角度时，耳板边缘不会与模座的其他固定结构发生碰撞。从实际使用场景延伸来看，该类支座除了应用在汽车冲压模具领域，也可适配自动化生产线的小型摆杆机构、工装夹具的多向夹紧组件连接，其多耳同轴设计可减少铰接点的累计误差，提升机构往复动作的位置重复精度。结构建模过程中，需重点保证各组耳板销孔的同轴度、销孔轴线与底座安装面的垂直度，若垂直度偏差超标，会导致销轴安装后出现别劲现象，加剧铰接位置的磨损，甚至造成机构动作卡滞；底座安装面的平面度也需控制在合理公差范围内，避免安装后底座出现倾斜，导致上部铰接构件的摆动轨迹偏移。此外，耳板上的销孔边缘设计有微小倒角，既可以去除机加工产生的毛刺，也可在销轴穿装时起到导向作用，提升现场装配效率。底座底部的平面与安装基体完全贴合，无凸起结构，可保证螺栓锁紧后底座受力均匀，不会出现局部应力过大导致的底座变形。
