铁路机车用多联气喇叭结构设计

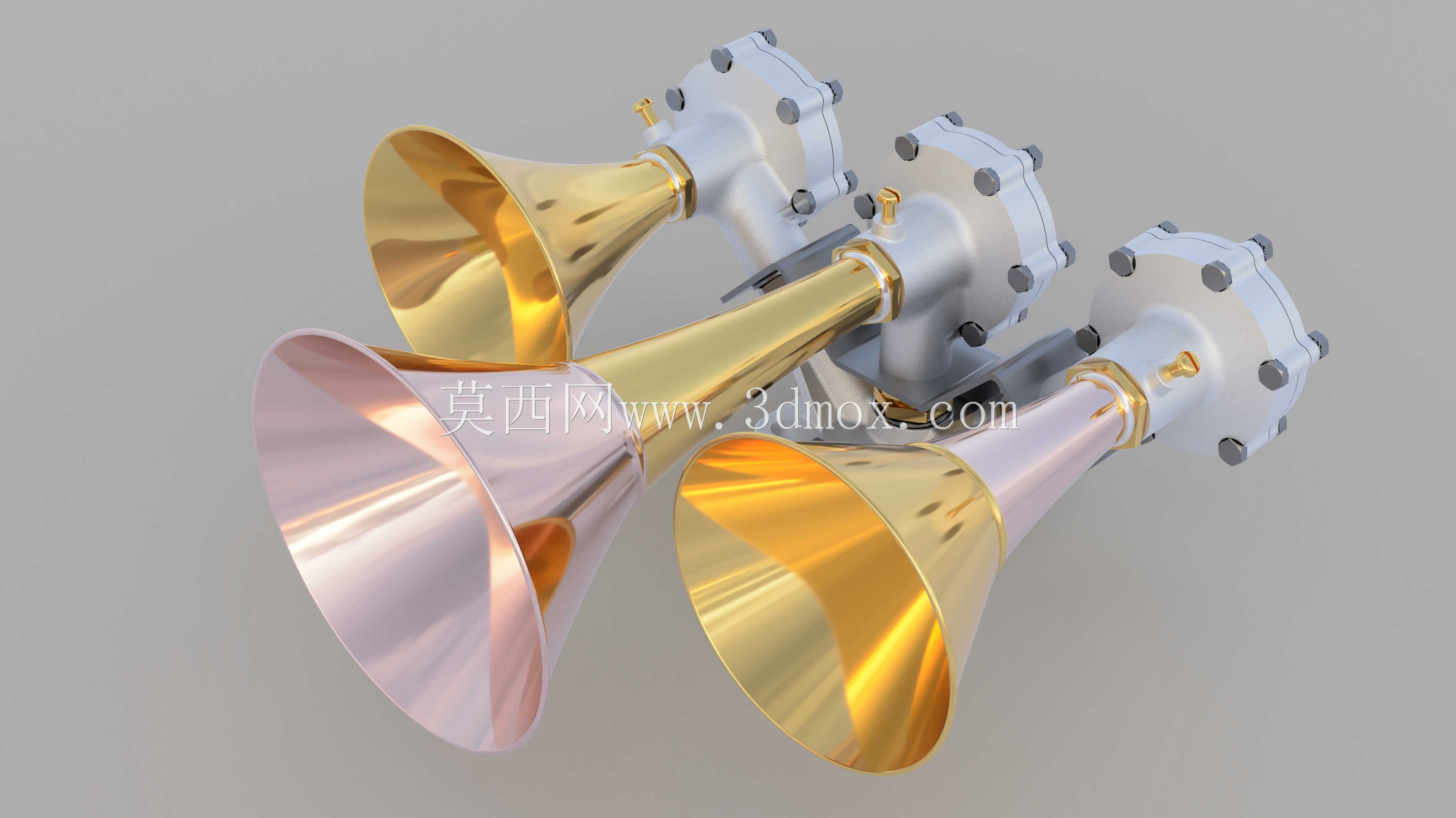

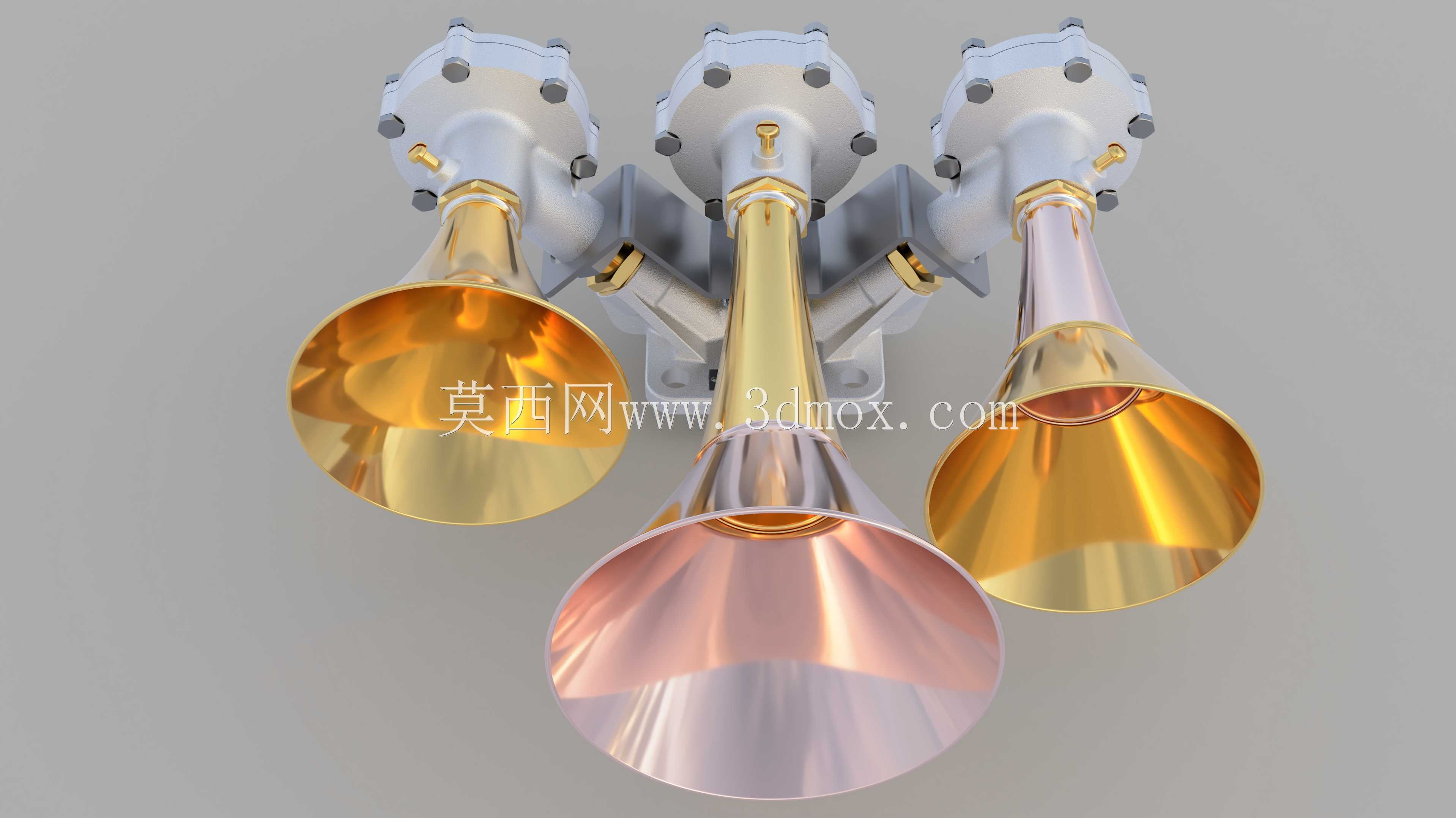

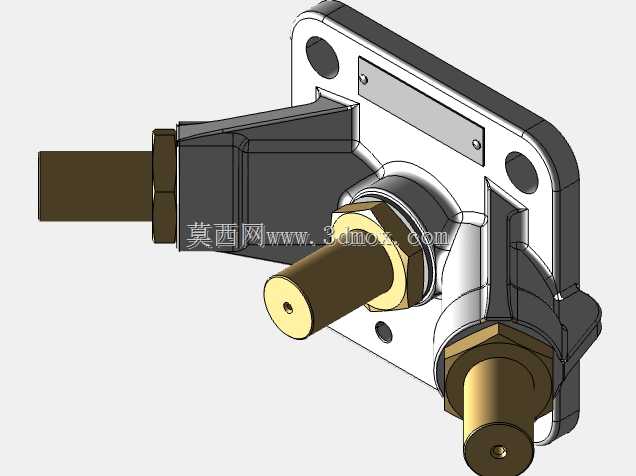

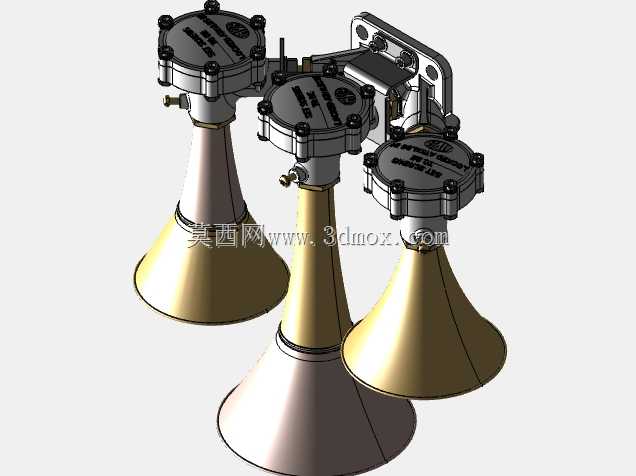

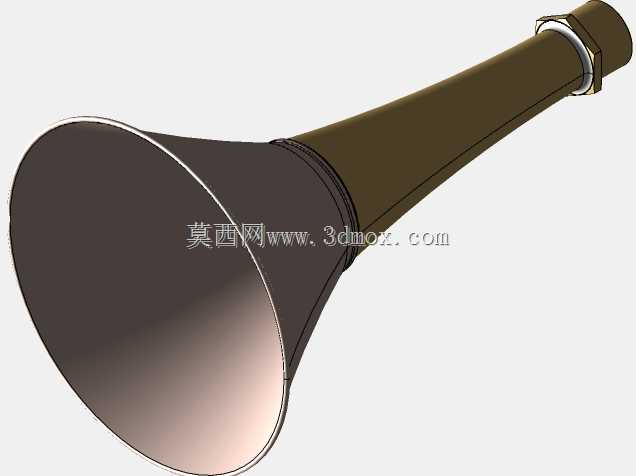

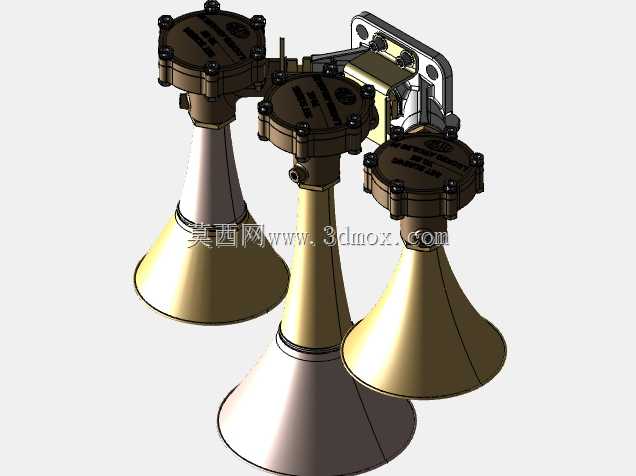

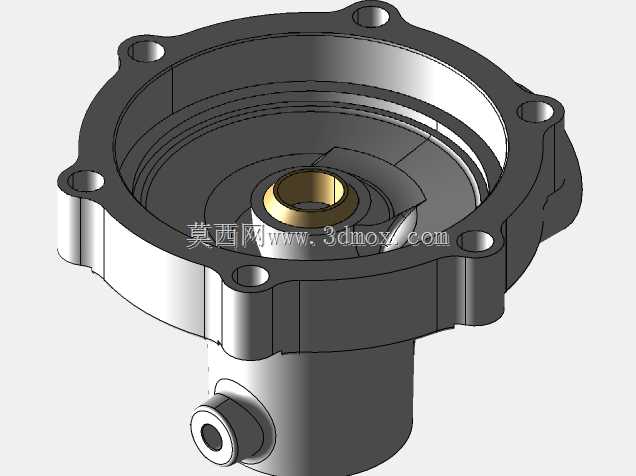

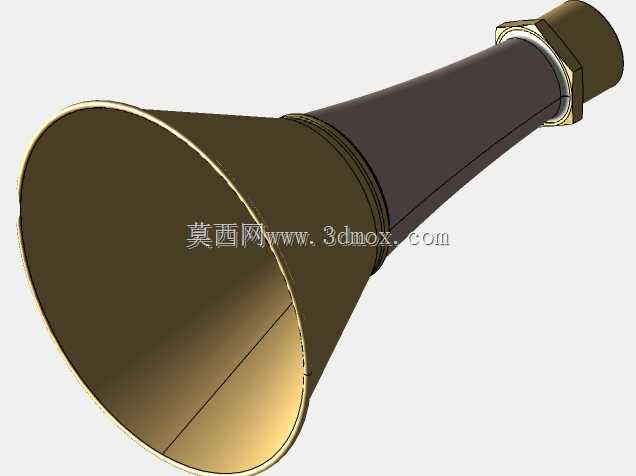

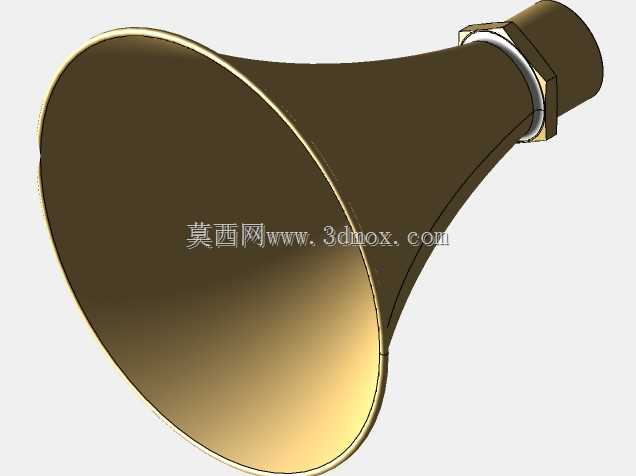

　　号筒部分采用渐扩式流线型内壁设计，从与气阀底座连接的小直径端逐步扩展到敞口端，这种锥度设计经过声学仿真优化，能够在压缩空气流量固定的前提下最大化声能传递效率，减少号筒内部的气流紊流噪音，避免高频刺耳的异音出现。号筒敞口端做了卷边强化处理，既可以提升敞口位置的结构刚度，避免长期振动引发的金属疲劳变形，也能优化号筒出口处的声衍射特性，让声音覆盖范围更均匀。底座部分采用集成式铸铝阀组设计，三个独立的气动膜片阀统一集成在同一个安装基座上，每个阀组对应一个号筒的气路通断控制，基座上预留了统一的压缩空气进气接口，接口规格匹配铁路机车通用的气动管路标准，安装时无需单独布设三路气路，仅需接入主供气管路即可完成气路连接，大幅降低现场安装的管路布设复杂度。这款多联气喇叭主要应用于干线铁路机车、动车组以及部分内燃电力工程车辆的鸣笛警示系统，安装位置通常设置在机车车头顶部两侧或前端导流罩内预留的安装位，承担列车行进过程中的道岔警示、进站鸣笛、会车提示、人员警示等核心声学警示功能，是铁路车辆安全运行必备的外置声学部品。从结构设计逻辑来看，该组件采用三喇叭同轴集成布局，三个不同长度的号筒分别对应高、中、低三个声学频段，通过压缩空气驱动号筒内的膜片振动发声，多频段耦合后的声压级可覆盖铁路线路周边开阔空间的警示需求，在不同环境风速、背景噪音条件下都能保证足够的声音传播距离与辨识度。

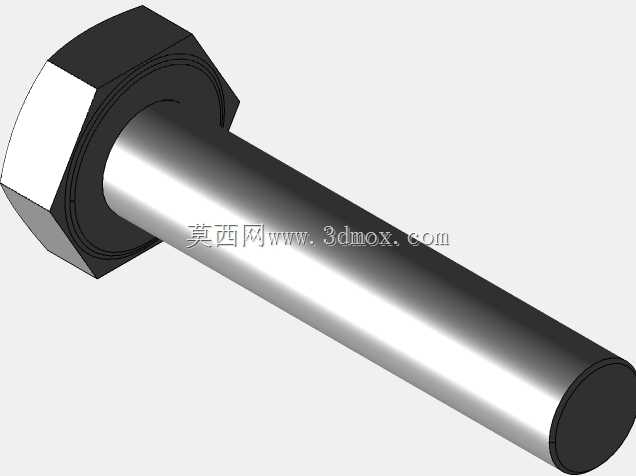

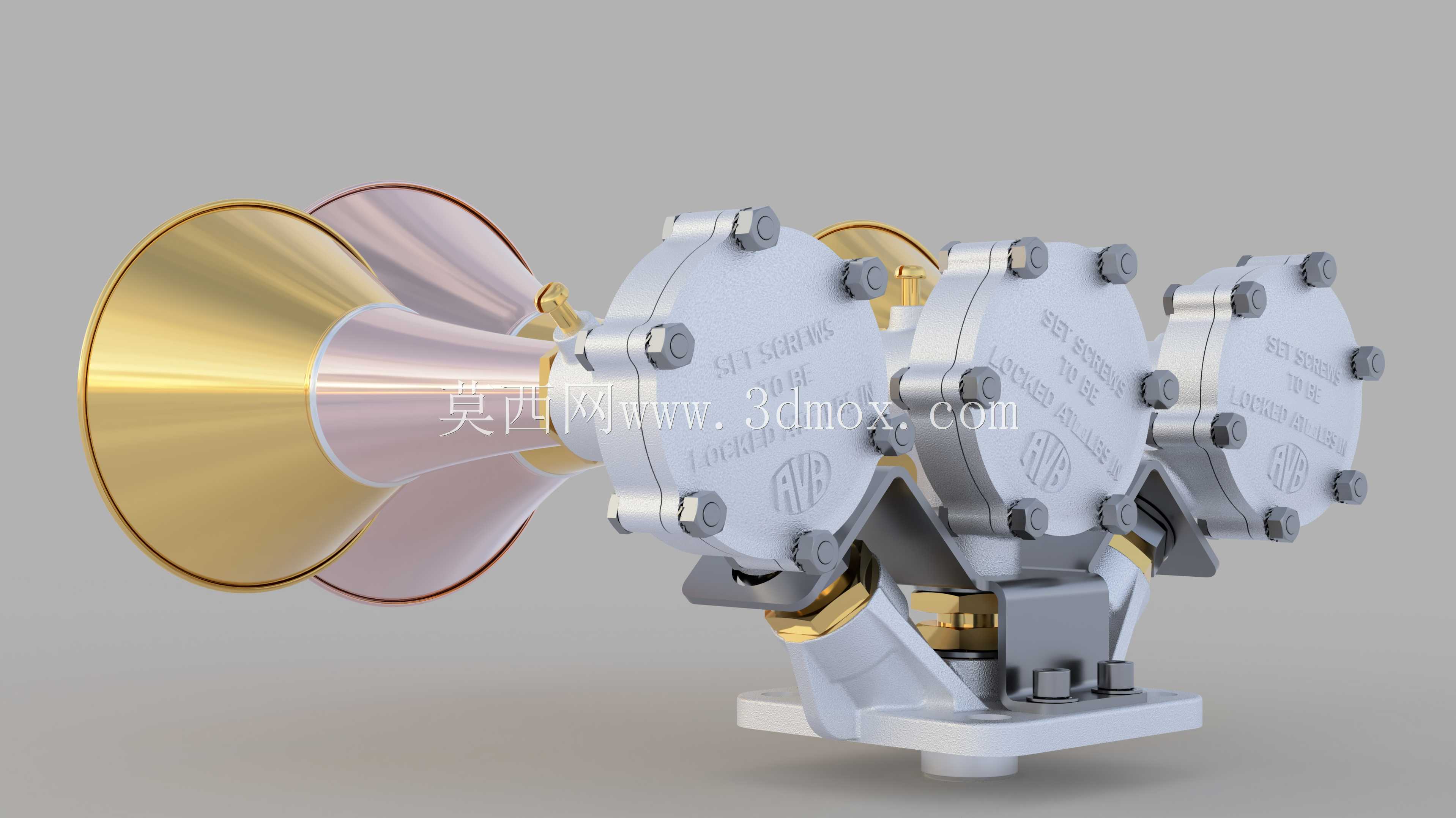

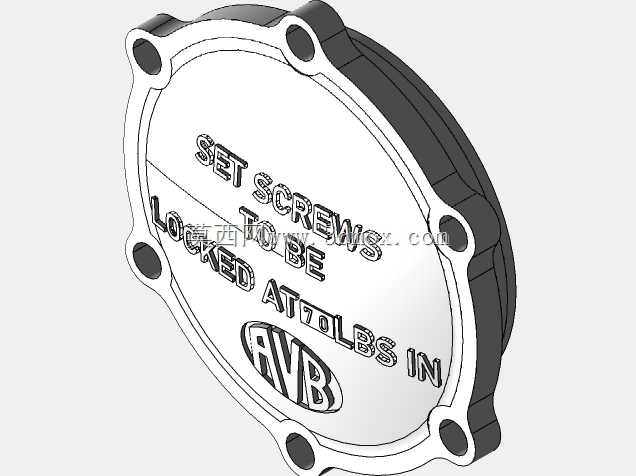

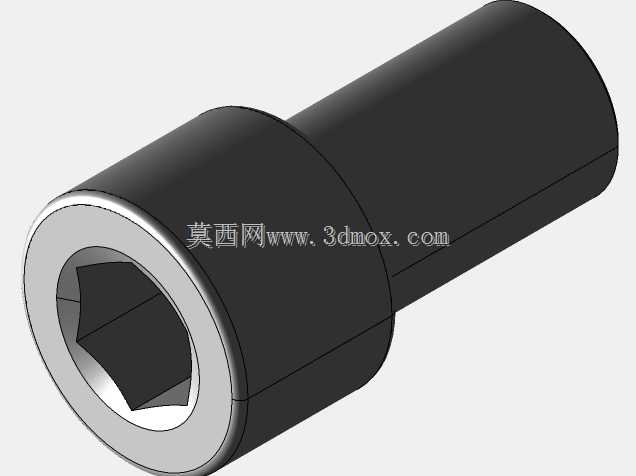

　　基座上的安装法兰采用六点螺栓固定布局，螺栓孔位的位置度公差控制在0.1mm以内，能够适配多数现役机车的喇叭安装基座孔位，安装时可直接替换同规格的老式单音或双音喇叭，无需对车体安装位做二次改孔加工。每个膜片阀的上盖都采用对称螺栓紧固结构，膜片更换维护时只需拆开对应阀组的上盖即可完成膜片更换，无需拆卸整个喇叭组件，日常维护效率较高。从安装边界尺寸来看，该三喇叭组件整体横向安装宽度控制在450mm以内，纵向突出安装面的尺寸不超过280mm，整体重量控制在7.5kg以内，安装后不会超出机车车辆限界要求，也不会对车头部位的气动外形造成过大的风阻影响。

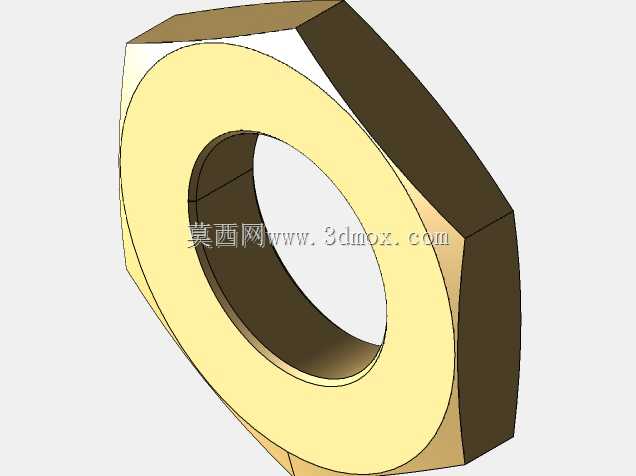

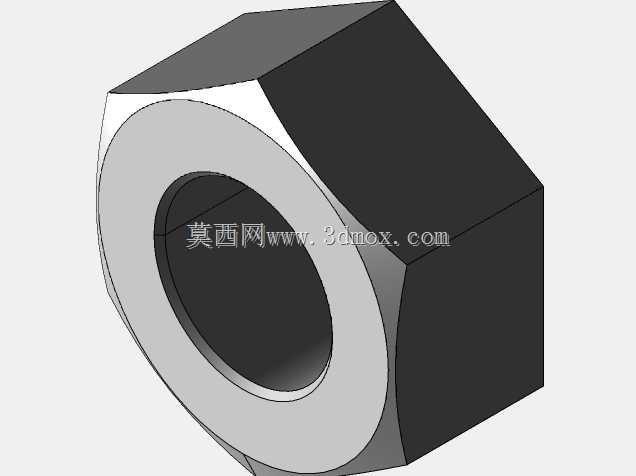

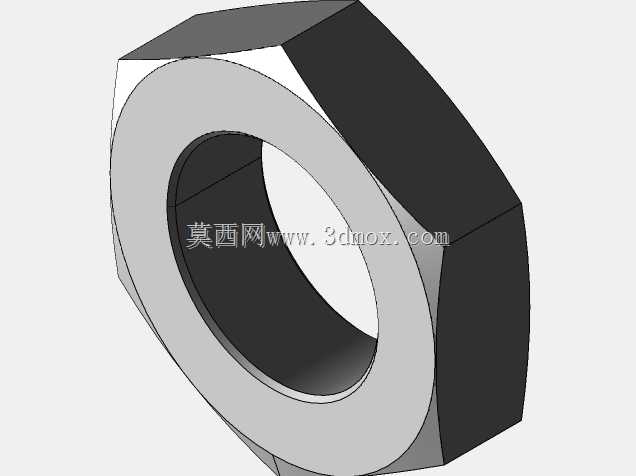

　　号筒与基座的连接部位采用密封锥面配合加锁紧螺母的固定结构，既可以保证连接位置的气密性，避免压缩空气泄漏导致的声压下降，也可以根据安装空间的需求微调号筒的朝向角度，适配不同车型的安装空间限制。在材质选择上，号筒部分采用黄铜材质旋压成型，表面做抛光钝化处理，既能够耐受户外长期使用的雨水、粉尘、盐雾腐蚀，也可以保证号筒内壁的光滑度，减少声能损耗；基座与阀盖部分采用铸铝合金材质，在保证结构强度的前提下尽可能降低组件整体重量，减少安装位置的承重负荷；内部膜片采用特种不锈钢材质，耐受长期高频振动与气流冲击，使用寿命远高于普通橡胶膜片，能够适应铁路机车长周期运行的维护要求。气路接口内部设置了金属防尘网，能够过滤压缩空气中携带的管路杂质，避免杂质进入膜片阀腔导致膜片卡滞、漏气等故障。在实际应用场景中，该类多联气喇叭的工作气压适配范围为400kPa至800kPa，覆盖铁路机车常规制动系统的供气压力区间，无需额外加装调压阀即可直接接入机车气路，鸣笛响应时间不超过0.2秒，能够满足司机操作时的即时鸣笛需求。三个号筒的长度差经过精确计算，发声频率分别控制在300Hz、500Hz、800Hz左右，混合后的声音指向性强，传播距离可达1.5公里以上，同时不会产生过度的低频共振影响司机室内部的驾乘舒适度。

　　组件整体的防护等级达到IP65，能够应对暴雨、沙尘、低温冰冻等各类户外恶劣工况，在-40℃到60℃的环境温度范围内都可以正常工作，不会因为低温导致膜片僵硬、气路结冰堵塞，也不会因为高温导致密封件老化失效。安装时需要注意基座安装面的平面度要求，安装面平面度公差需控制在0.2mm以内，避免安装后基座变形导致阀组卡滞；供气管路连接时需在螺纹部位缠绕密封生料带，保证接口位置的气密性，安装完成后需做3次以上的全气压鸣笛测试，检查每个号筒是否正常发声、接口位置是否存在漏气、固定螺栓是否存在松动情况。日常巡检时仅需检查号筒敞口是否有异物堵塞、固定螺栓是否紧固即可，膜片的更换周期通常为3年或10万运行公里，维护成本较低。
