五管组合式机车风笛鸣响装置结构

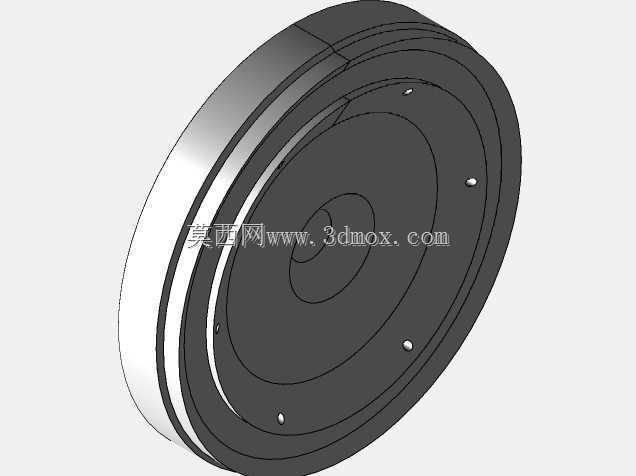

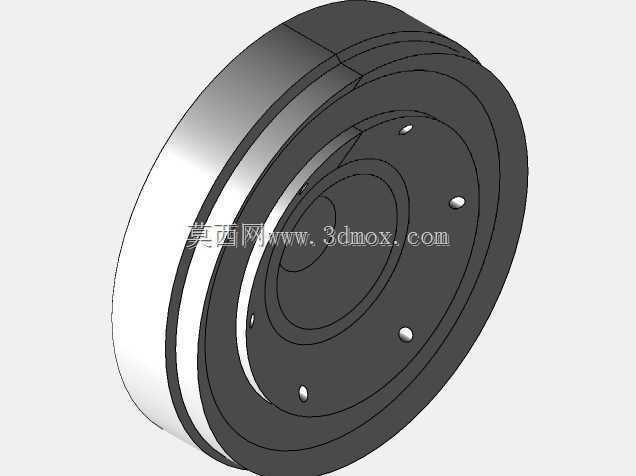

　　这套五管组合式风笛鸣响装置，主要面向干线机车、重载货运列车以及大型轨道工程车辆的警示鸣响需求，在站场调车、道口预警、隧道通行、恶劣天气视线受阻等场景下，依靠大音量、远传播的气动鸣响信号，向沿线人员、车辆传递明确的行车警示，弥补电喇叭在开阔野外、强风噪声环境下声压衰减过快、警示距离不足的问题。整套装置以压缩空气作为动力源，接入机车制动系统或独立风缸输出的稳定气压管路，气流进入动力室组件后，通过内部流道分配至五根不同长度的钟形歧管，驱动各管内隔膜振动发声，不同管长对应差异化的谐振频率，多频声波叠加后形成辨识度极高的厚重鸣响，既能够在嘈杂的工业环境中穿透背景噪声，也不会因单一频率声波在远距离传播中快速耗散，有效警示半径可覆盖数百米范围。

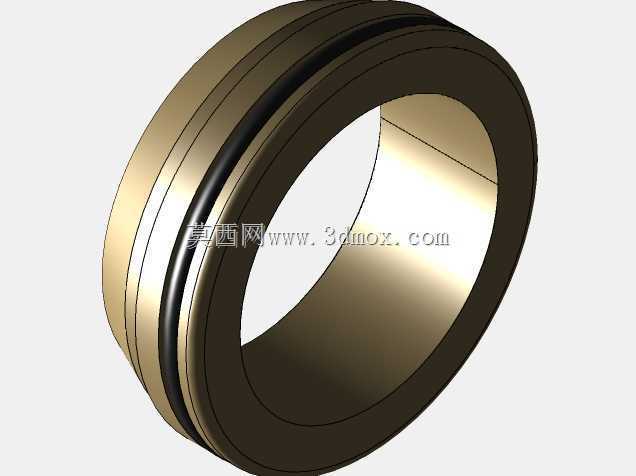

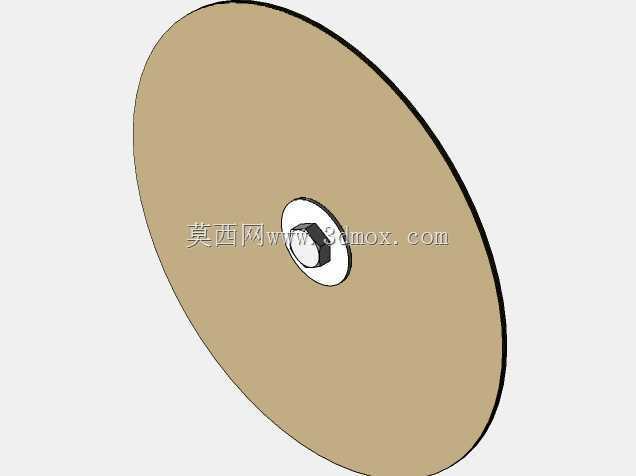

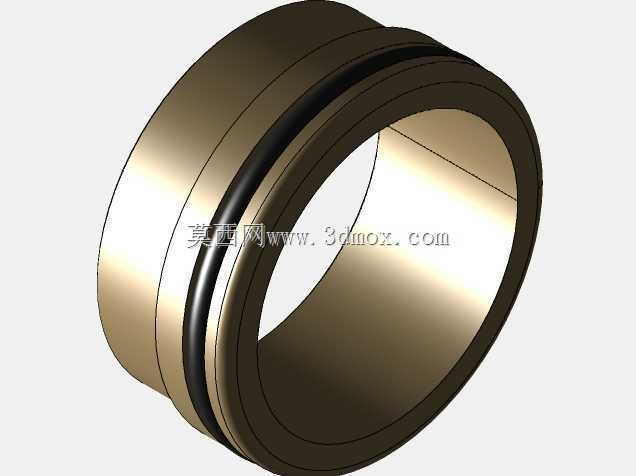

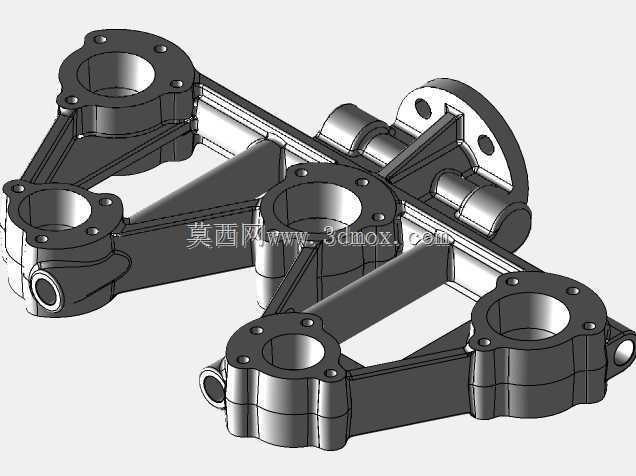

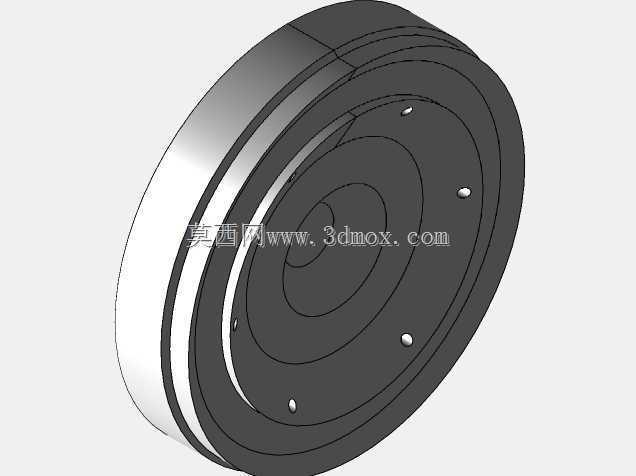

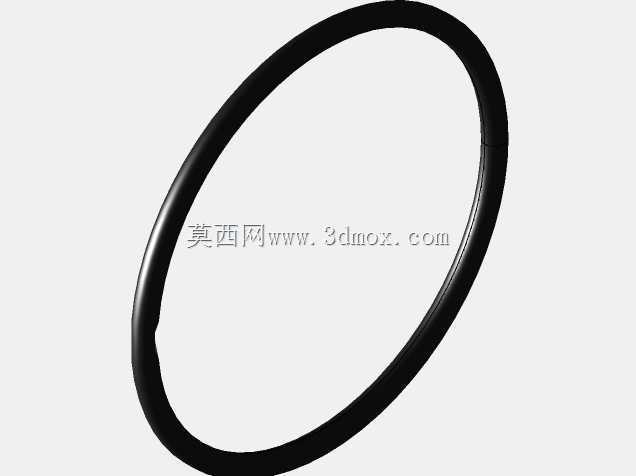

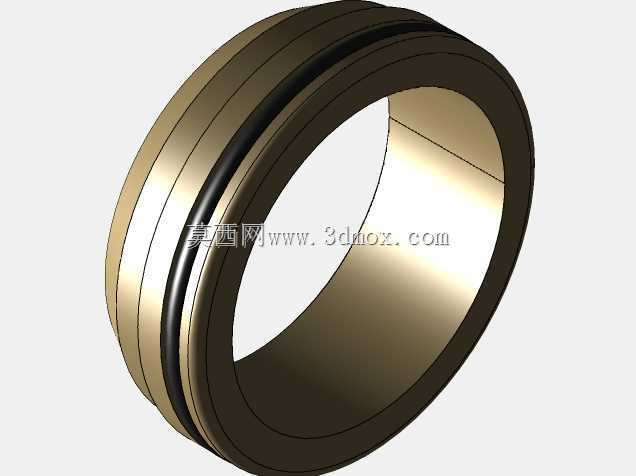

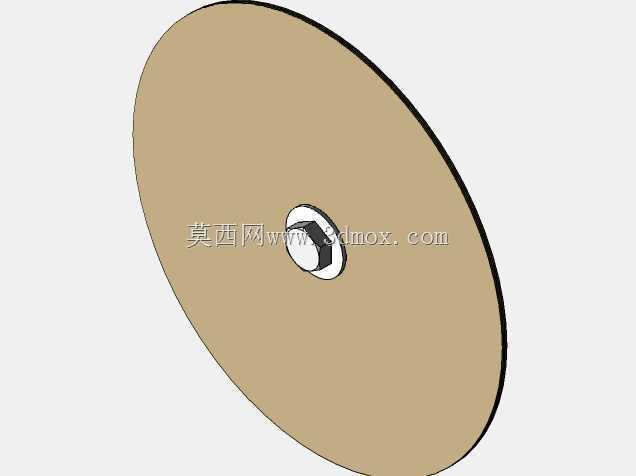

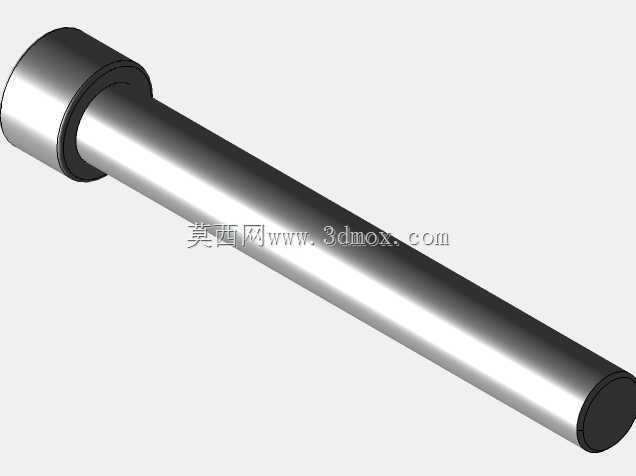

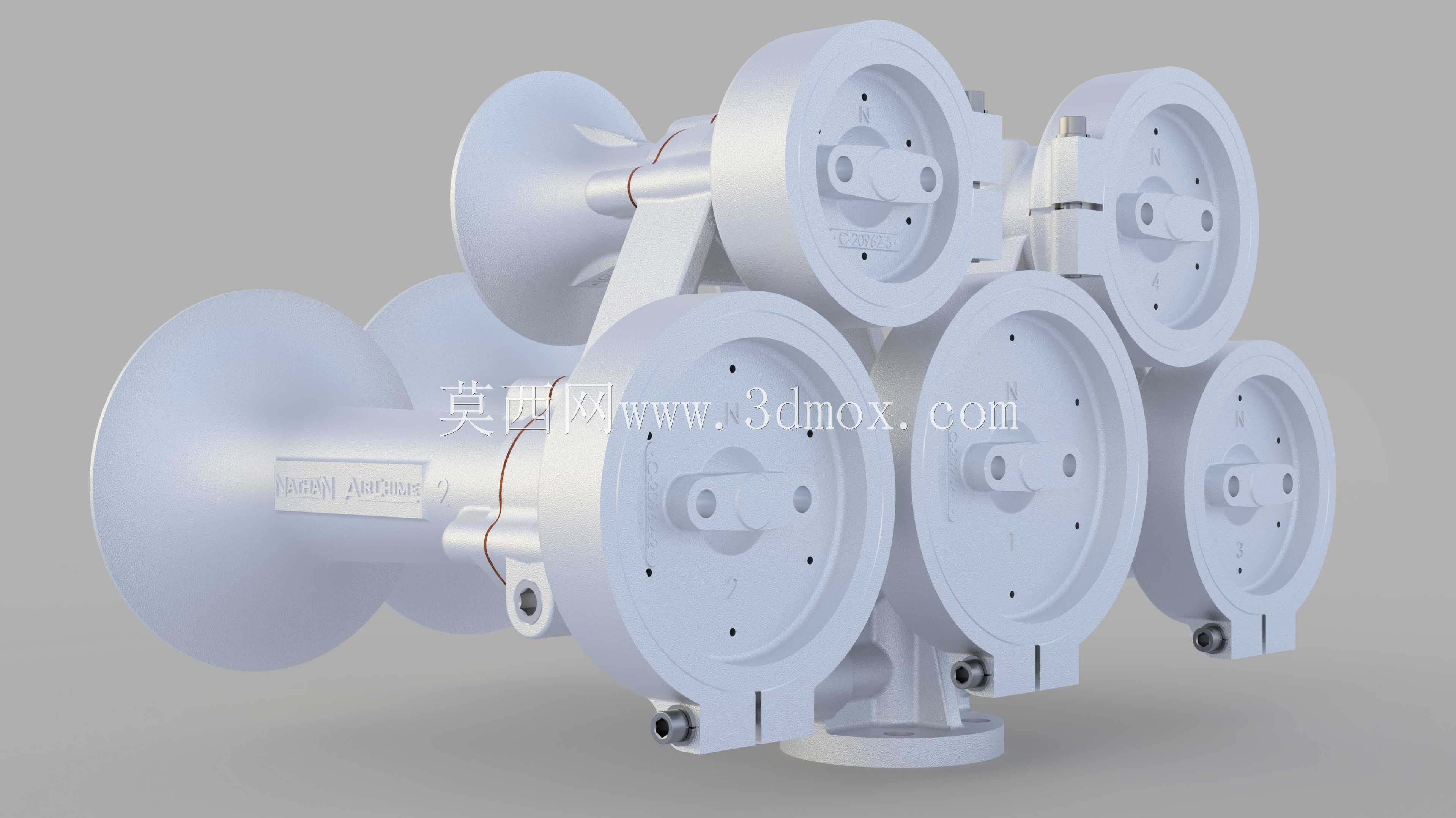

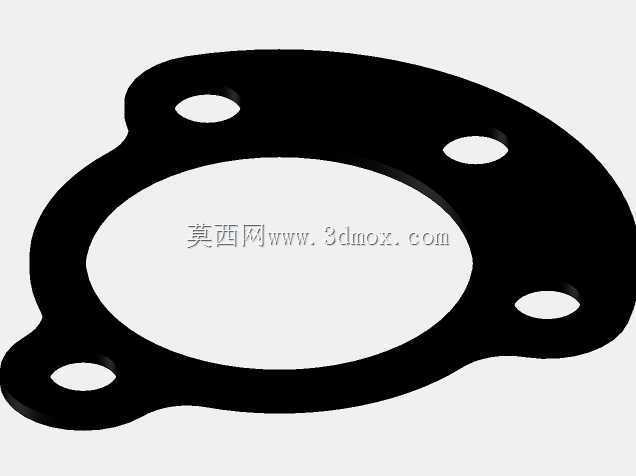

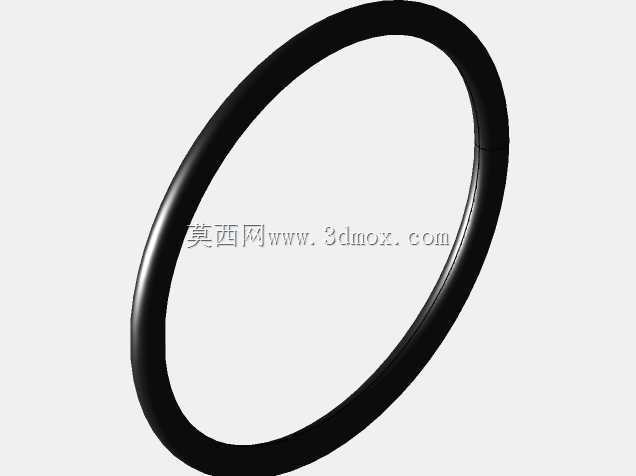

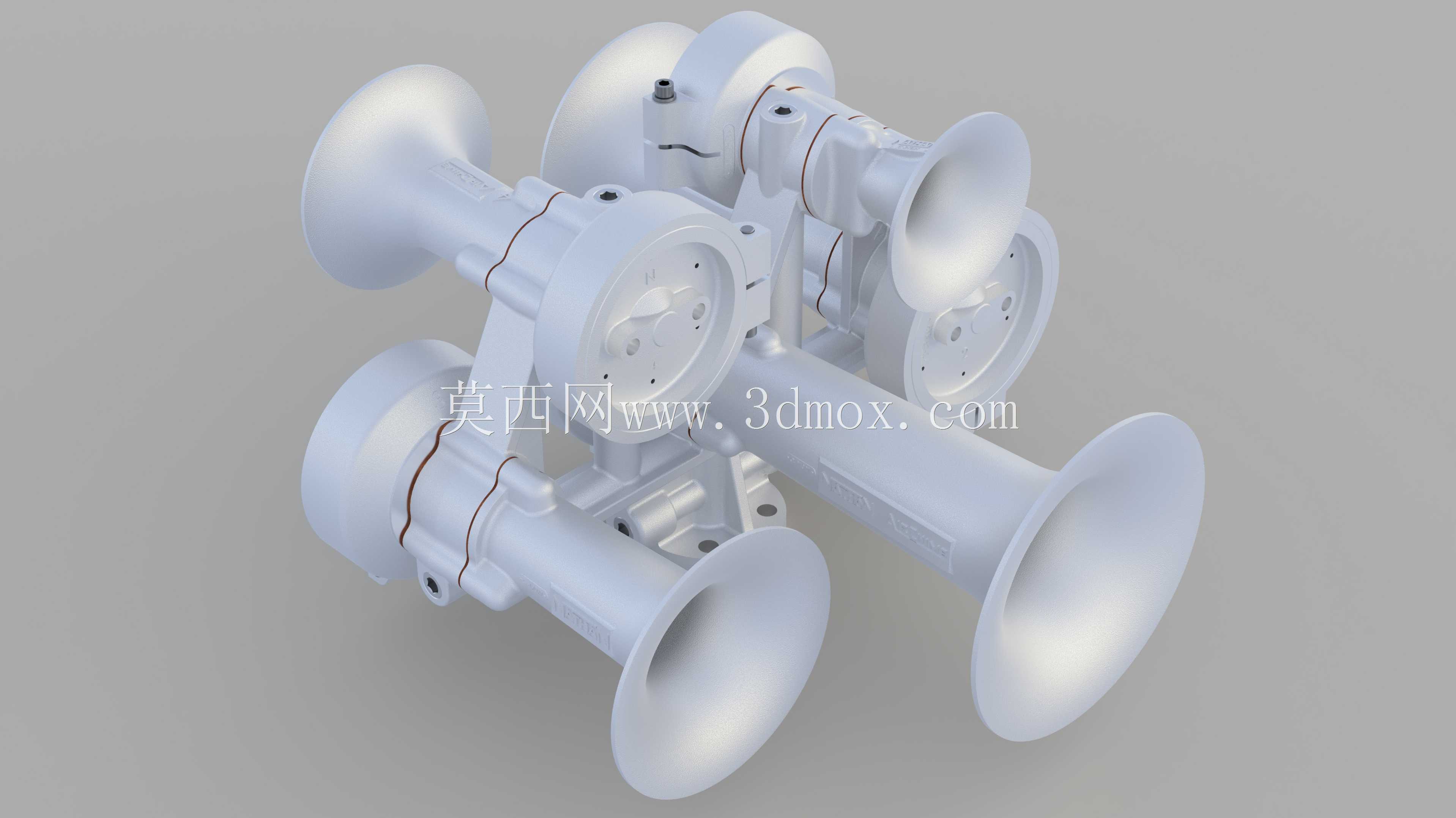

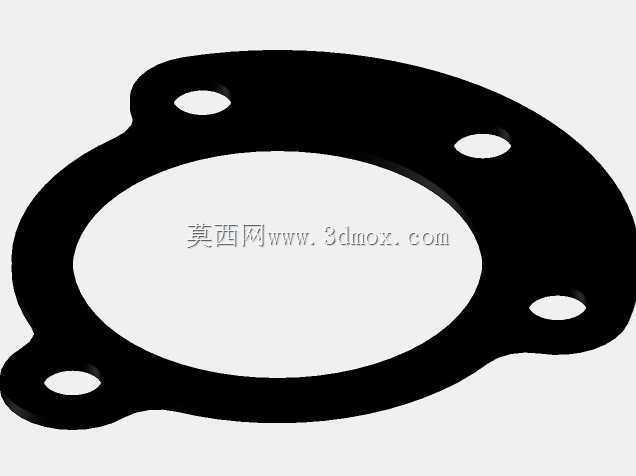

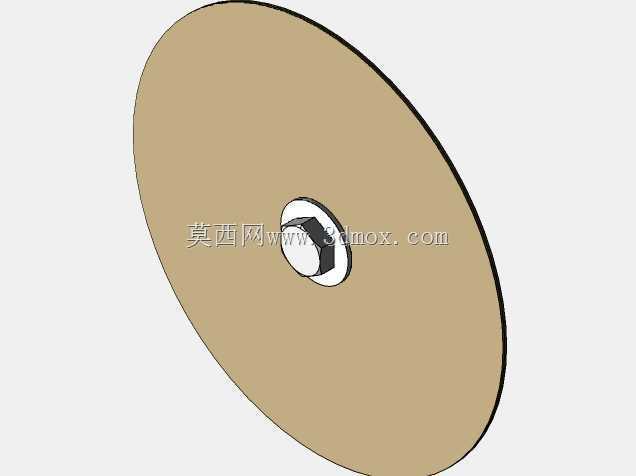

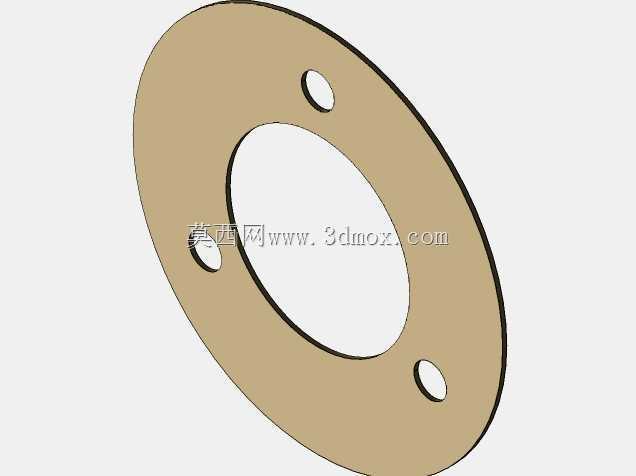

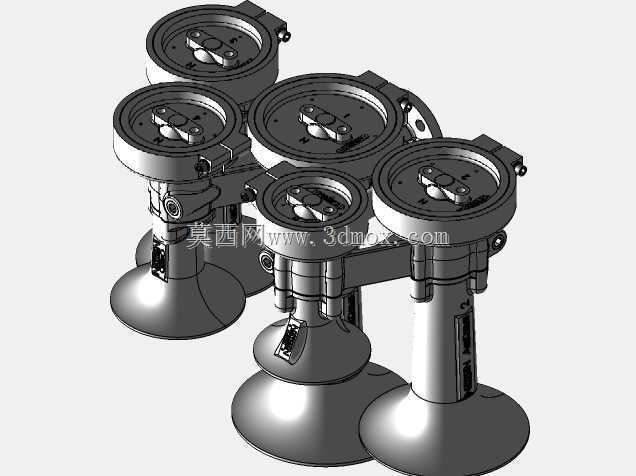

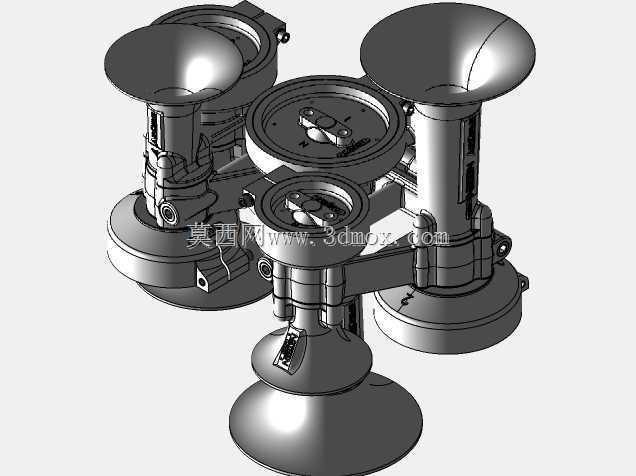

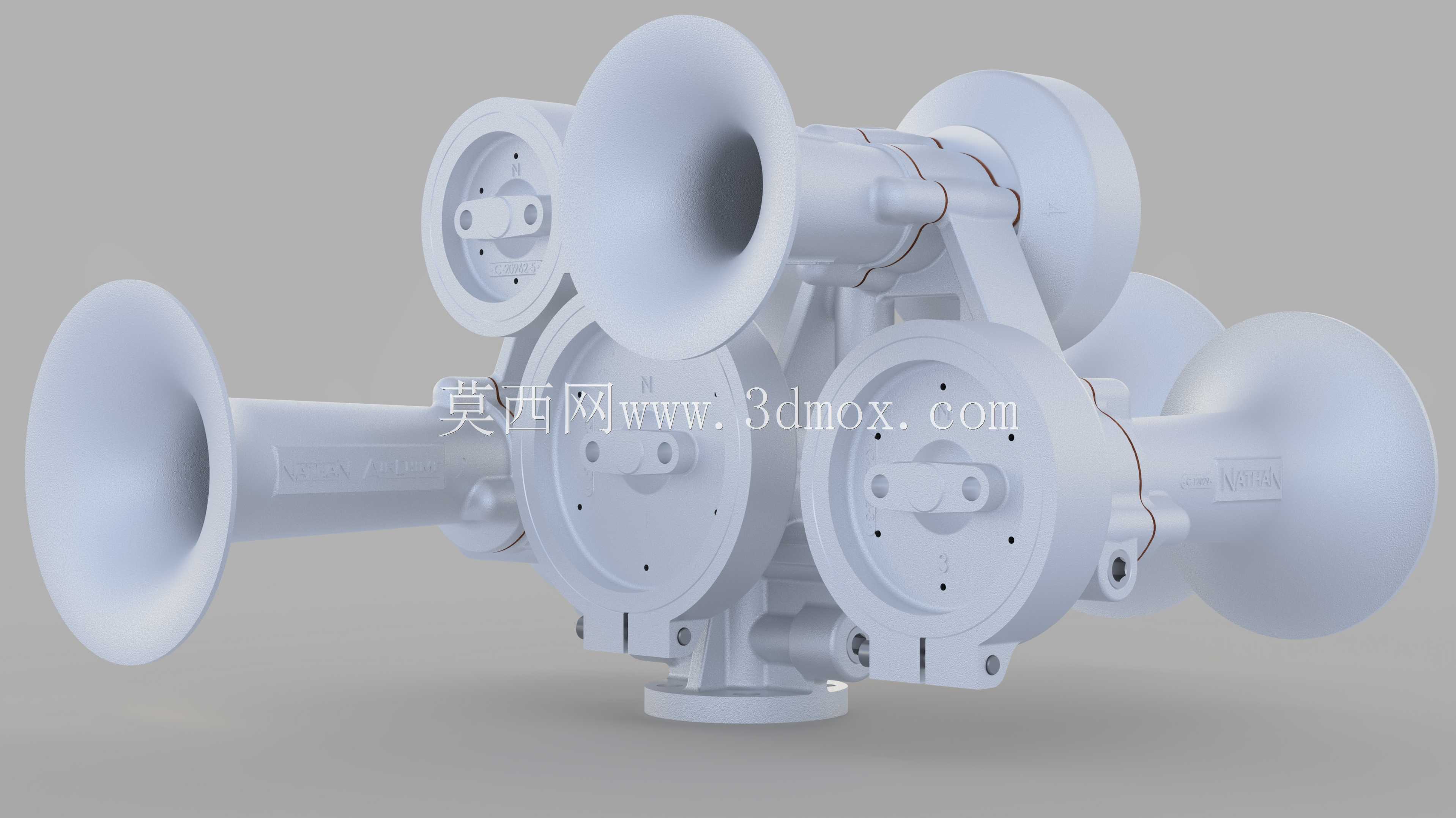

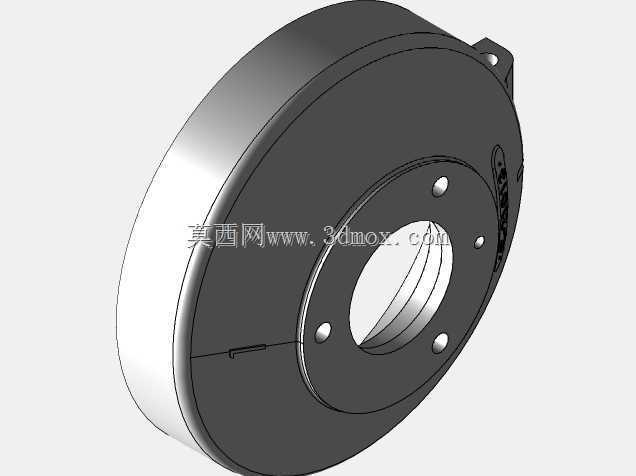

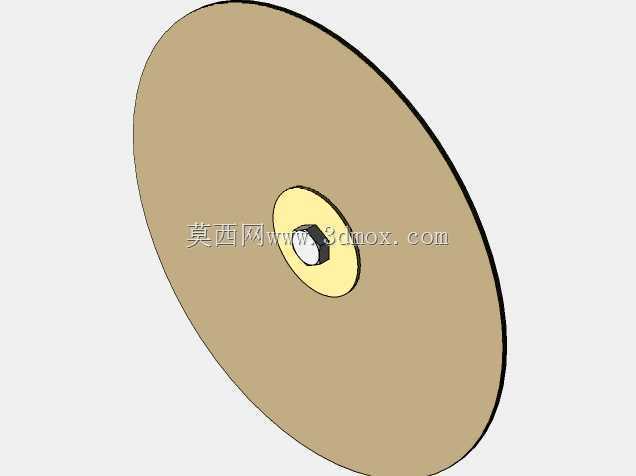

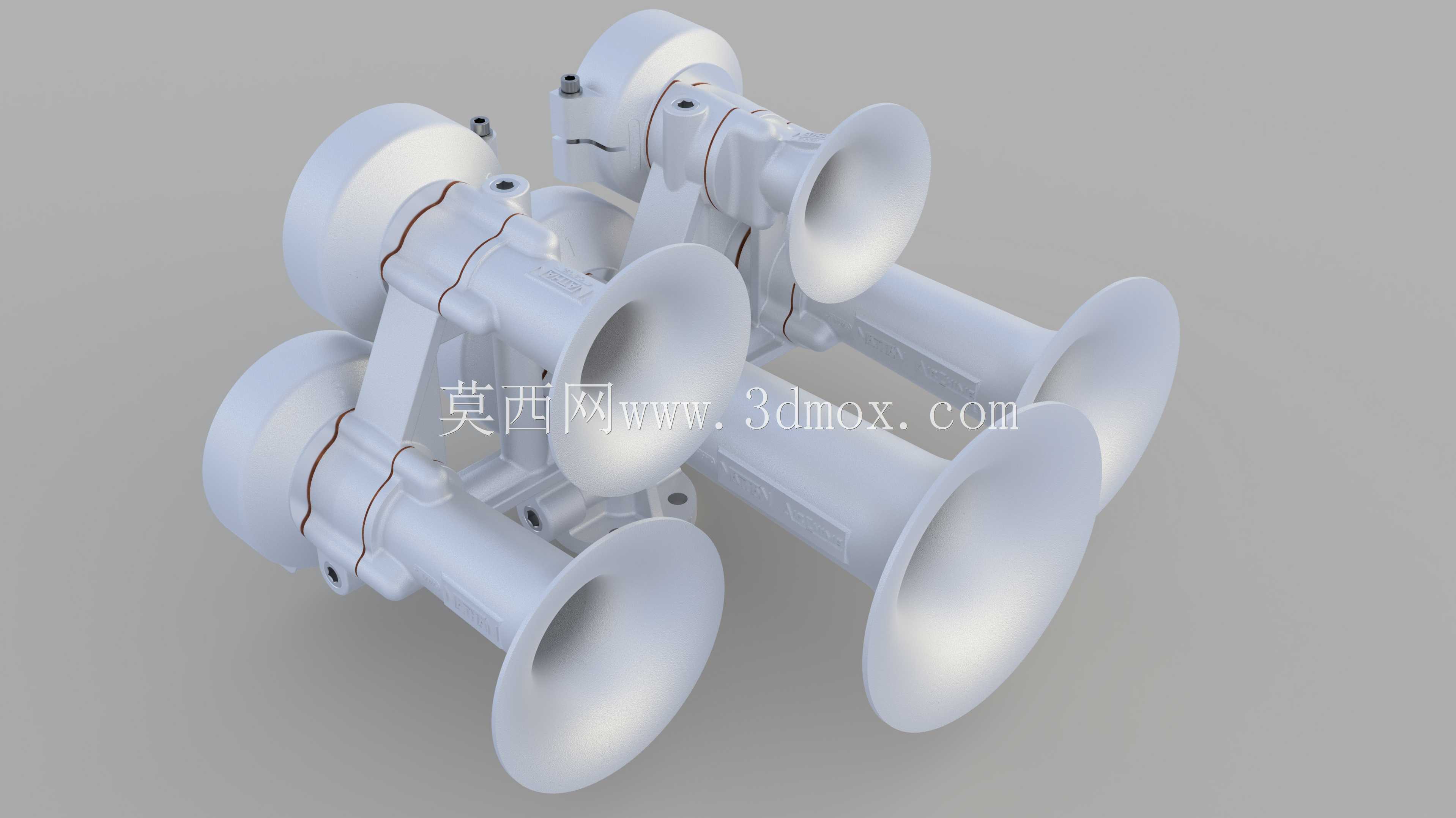

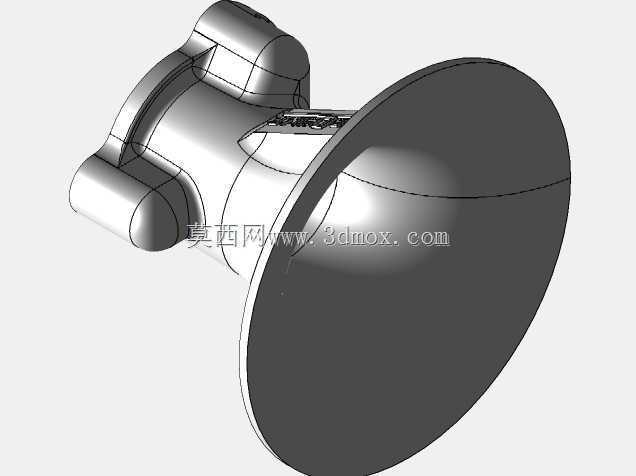

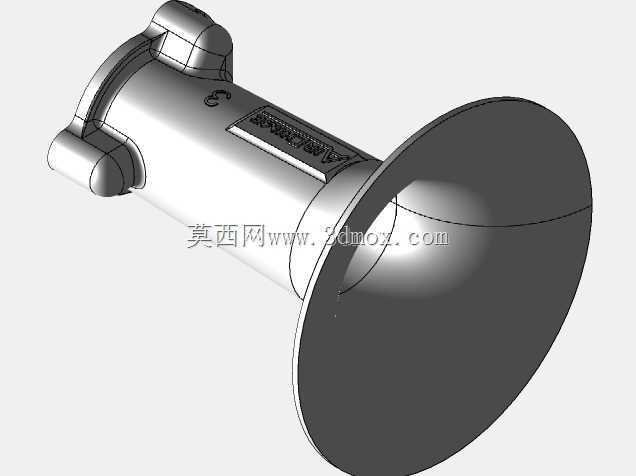

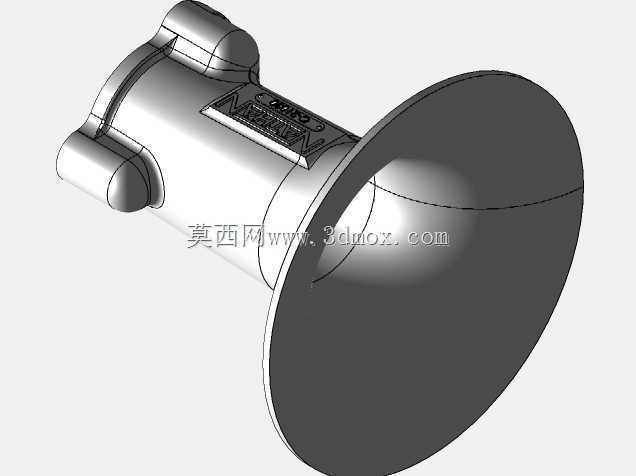

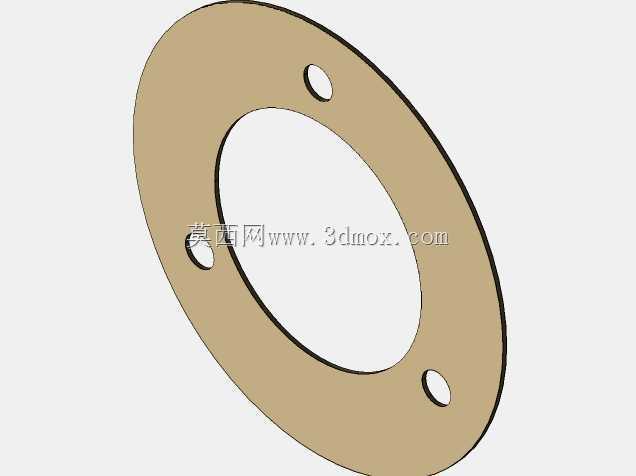

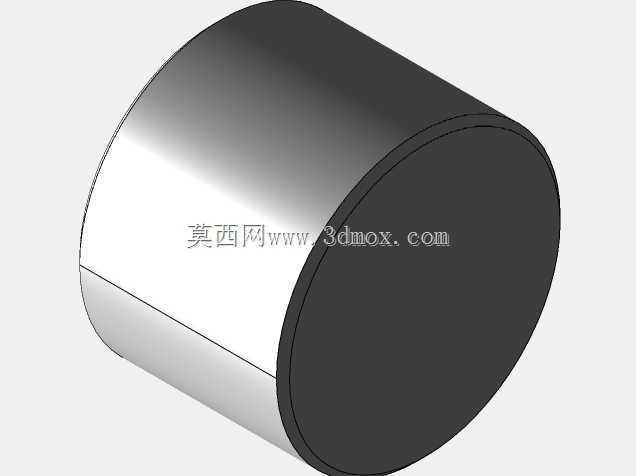

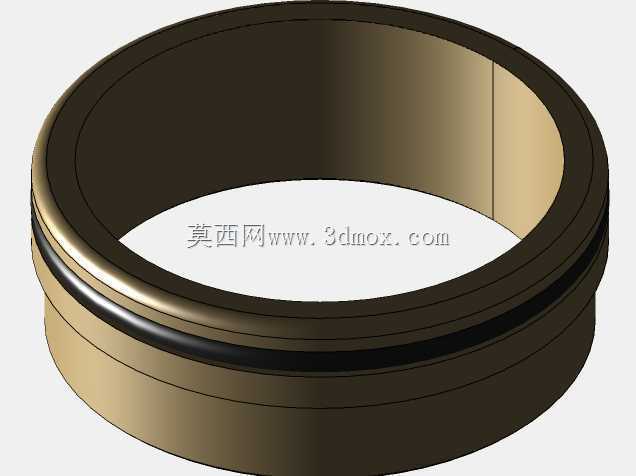

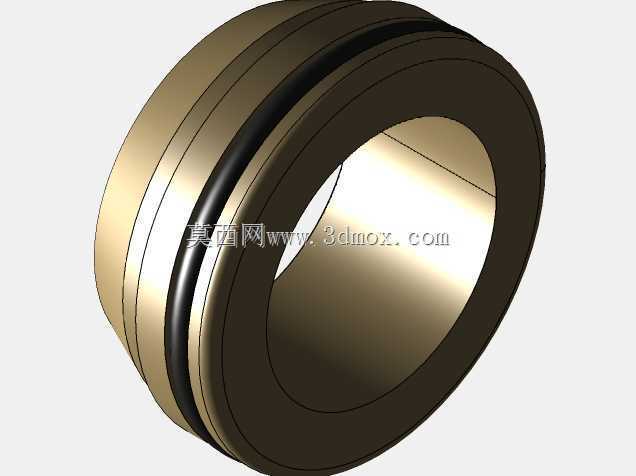

　　从结构布局来看，五根喇叭管采用分层错落排布，钟形扩口朝向车辆行进侧方与前方，避免管口正对车体结构造成声波反射抵消；背部集成的动力室组件将进气接口、气阀安装位、流道分配腔整合为一体，省去外接分散管路的冗余布置，整体安装底座预留标准螺栓孔位，可直接固定在机车车顶、车头侧架或工程车辆的顶部安装梁上，安装边界充分考虑机车限界要求，外伸尺寸不会超出车辆通行轮廓，同时避开受电弓、空调机组、天线等车顶设备的干涉区域。设计过程中针对不同使用工况做了多处适配：隔膜作为核心发声元件，采用耐疲劳、耐温变的结构形式，长期反复受气流冲击不易出现开裂失效，配套垫片用于各管路连接面的密封，防止压缩空气泄漏导致鸣响压力不足；假螺钉用于外观面的规整封堵，

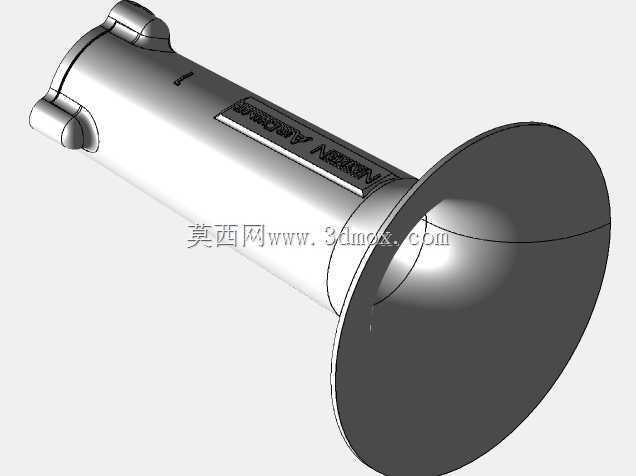

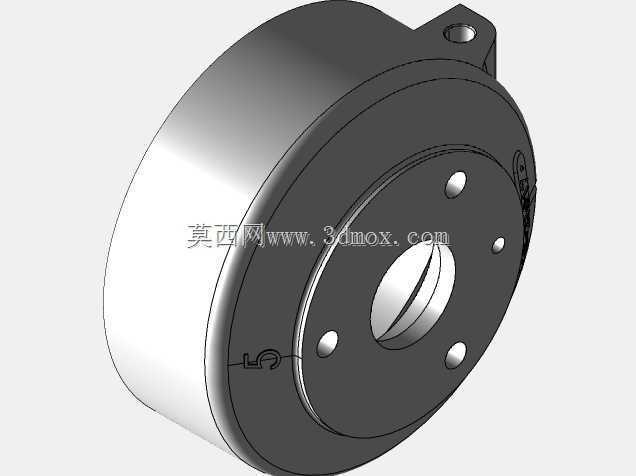

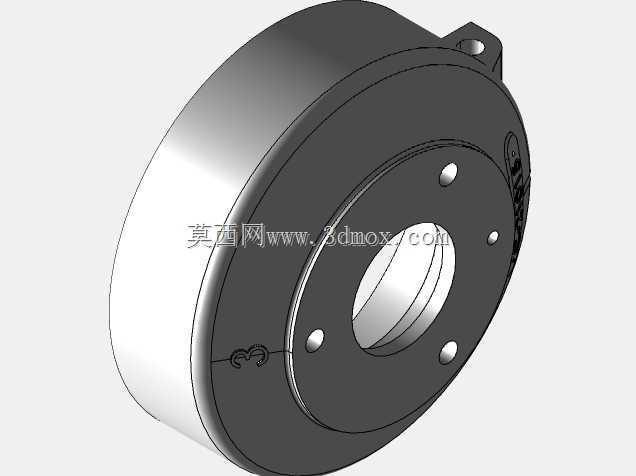

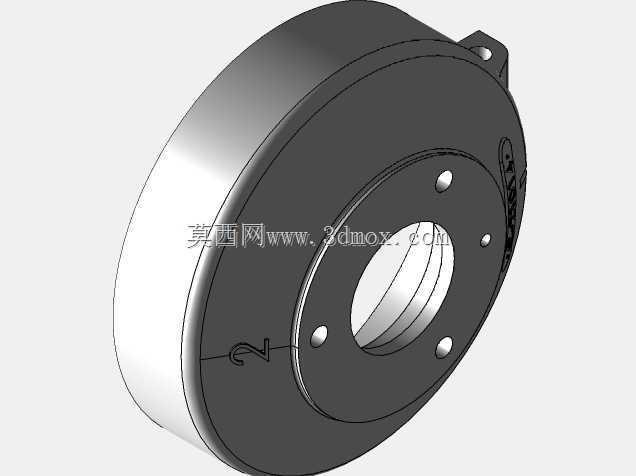

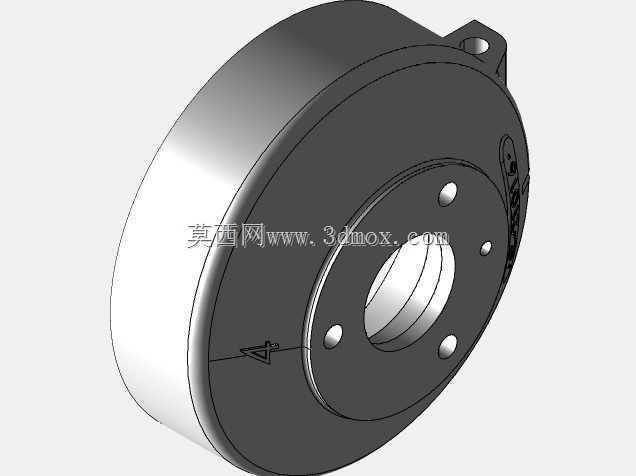

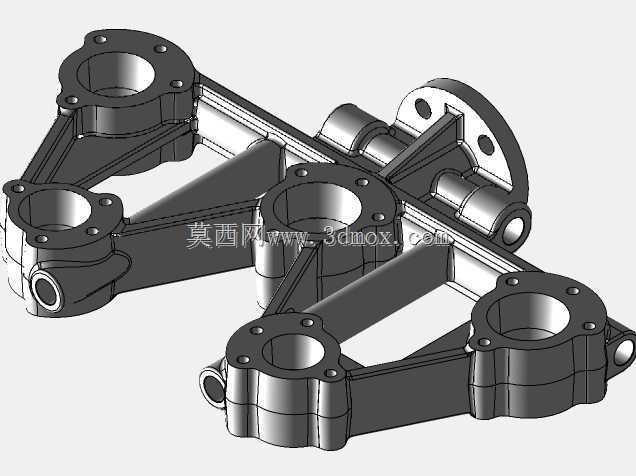

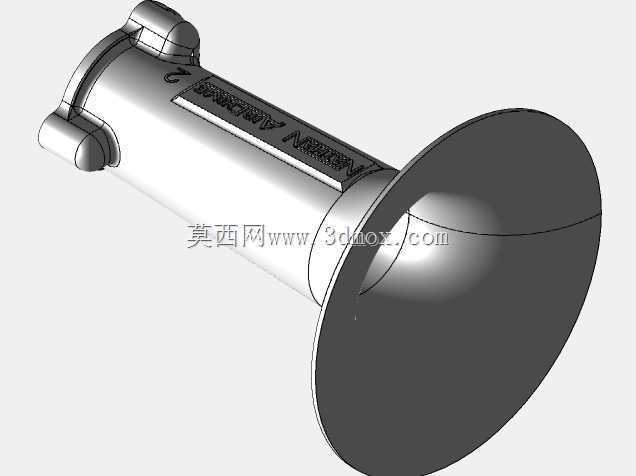

　　既消除外露孔洞的积尘积水问题，也方便后期拆解维护时快速定位内部组件。五组铃铛1、2、3、4、5对应不同的谐振管段，可根据整车鸣响音色、声压等级的要求调整管段长度与隔膜张紧度，在不改变整体安装接口的前提下适配不同车型的气压输出范围。整套结构的管路走向、支撑筋位均做了轻量化与刚性平衡，支撑臂在保证五根喇叭管固定稳定性、抵御车辆运行振动与强风载荷的同时，尽可能减少不必要的厚重结构，降低车顶附加载荷；扩口内壁采用顺滑过渡曲面，减少气流在谐振腔内的湍流损耗，让气压能量更多转化为声能输出。对于结构设计人员而言，该套结构可直接用于机车气动警示系统的选型校核，也可参考其多管谐振、集成动力室的设计思路，拓展至工矿重型车辆、船舶、大型场站设备的远距离气笛开发，安装接口、管路连接、密封结构的细节处理，也能为同类气动发声装置的三维结构设计提供写实的工程参照。
