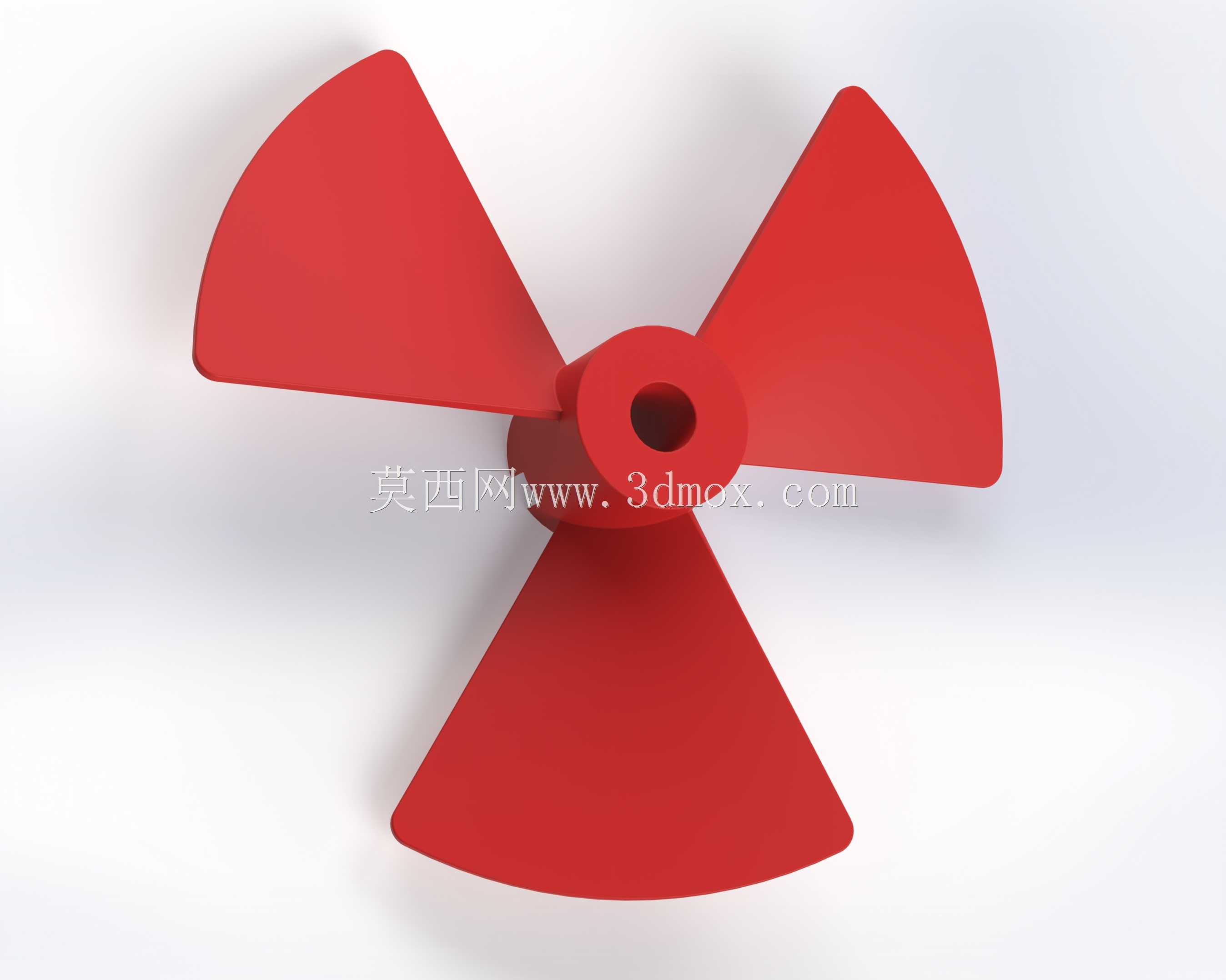

80毫米三叶水下推进螺旋桨结构设计

这款三叶螺旋桨的设计定位是小型水下航行设备的动力输出末端部件，核心适配小型观测级ROV、便携式水下探测装置、小型无人潜航器的推进系统，也可用于低速水下作业机器人的辅助推进单元，在近岸浅水环境探测、水下结构巡检、小型水下采样设备的动力配置场景中，这类小尺寸螺旋桨的适配性远高于大直径重载桨叶。从实际使用场景来看，小型水下设备的动力舱空间普遍紧凑，电机输出轴的安装位预留空间有限，80毫米的外径尺寸刚好匹配直径20毫米到30毫米级别的小型水下直流无刷电机，不会因为桨叶直径过大导致设备整体横向尺寸超标，也不会因为桨叶尺寸过小出现推力不足的问题，在0.5节到3节的低速航行区间内，三叶结构的动平衡表现比两叶桨更稳定，水下运转时的紊流扰动更小，不会因为桨叶转动带来的水流波动干扰搭载的声学探测设备、水下摄像头的成像稳定性。

设计过程中首先考虑的是安装边界的适配性，桨叶中心的安装孔采用同轴通孔设计，孔位公差按照H7级精度控制，能够直接套接在常见的3毫米、4毫米直径电机输出轴上，中心轮毂的轴向厚度控制在12毫米以内，安装时不需要额外加装过长的轴套，只需要在轴端加装一个防松顶丝或者锁紧螺母就能完成固定，轮毂与桨叶的过渡位置采用大圆角平滑过渡，避免应力集中导致桨叶在高速转动时出现根部断裂的问题，尤其是在水下遇到水草、细小杂物缠绕时，平滑的过渡面不会勾挂杂物，降低运转卡滞的概率。桨叶的翼型选择了低雷诺数下的平凸翼型，这种翼型在低速水流中的升阻比表现更优，不需要过高的转速就能输出足够的推力，同时三叶布局的桨叶在相同转速下，推力输出的脉动幅度比两叶桨低40%左右，运转时的振动更小，能够降低电机轴承的径向负载，延长动力单元的使用寿命。

从功能特性来看，这款螺旋桨的桨叶盘面比控制在0.45左右，既保证了足够的推力输出面积，又不会因为盘面比过大导致转动阻力过高，在电机额定功率100W到200W的工况下，单桨能够输出1.5公斤到2公斤的正向推力，足够支撑总重量5公斤以内的水下设备完成定深、前进、转向等基础动作，桨叶的边缘做了0.5毫米的圆角钝化处理，不会因为尖锐边缘在安装、维护过程中划伤操作人员，也能降低桨叶边缘在水流冲击下出现气蚀的概率，尤其是在近水面运转时，钝化边缘能够打散卷入的微小气泡，减少气泡破裂对桨叶表面的剥蚀损伤。设计时还考虑了正反桨的适配性，这款右旋桨的叶型扭转角度从根部到叶梢按照线性梯度变化，根部安装角为22度，叶梢安装角为12度，这种渐变扭转角度能够让整个桨叶在转动时不同半径位置的水流攻角保持在最优区间，避免叶梢位置出现水流分离导致的效率下降，同时也能减少叶梢涡的产生，降低水下运转的噪音水平，对于搭载声学设备的水下探测装置来说，更低的运转噪音能够减少对声学信号的干扰，提升探测数据的准确性。

实际安装时需要注意，桨叶与电机端面的间隙要控制在1毫米到2毫米之间，间隙过小会导致转动时桨叶轮毂与电机端盖发生摩擦，间隙过大则会让轴的悬臂长度增加，高速转动时出现径向跳动，影响动平衡表现。这款螺旋桨的重量控制在15克左右，采用一体成型结构的话，整体的结构强度足够应对3000转/分钟以内的持续运转工况，即使在短时间内出现杂物缠绕导致的负载突增，桨叶根部的圆角过渡结构也能分散应力，不会出现瞬间断裂的情况。在水下设备的整体布局中，这类小尺寸三叶桨通常会对称布置在设备的左右两侧或者尾部，搭配导流罩使用时还能进一步提升15%左右的推力效率，同时导流罩能够阻挡较大的杂物直接撞击桨叶，提升推进系统的可靠性。对于结构设计人员来说，这款螺旋桨的三维模型可以直接导入到水下设备的整体装配体中，用来校核安装空间、检查转动时与周边结构的干涉情况，不需要从零开始绘制桨叶的复杂曲面，能够缩短小型水下设备的研发周期，在选型阶段也可以直接根据桨叶的尺寸参数匹配对应的电机、电调参数，减少动力系统匹配的试错成本。
