双推进式水下潜航助力装置结构设计

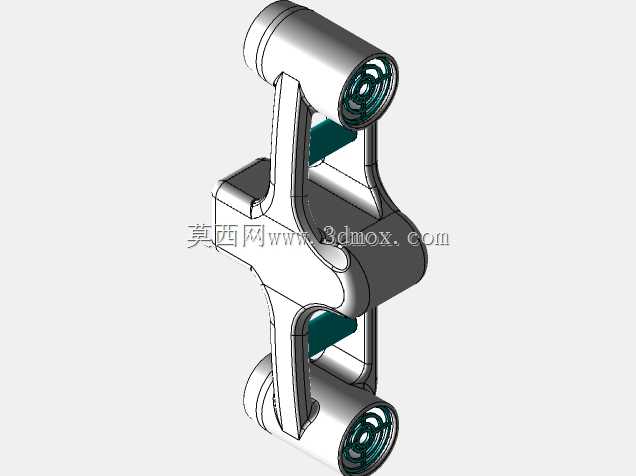

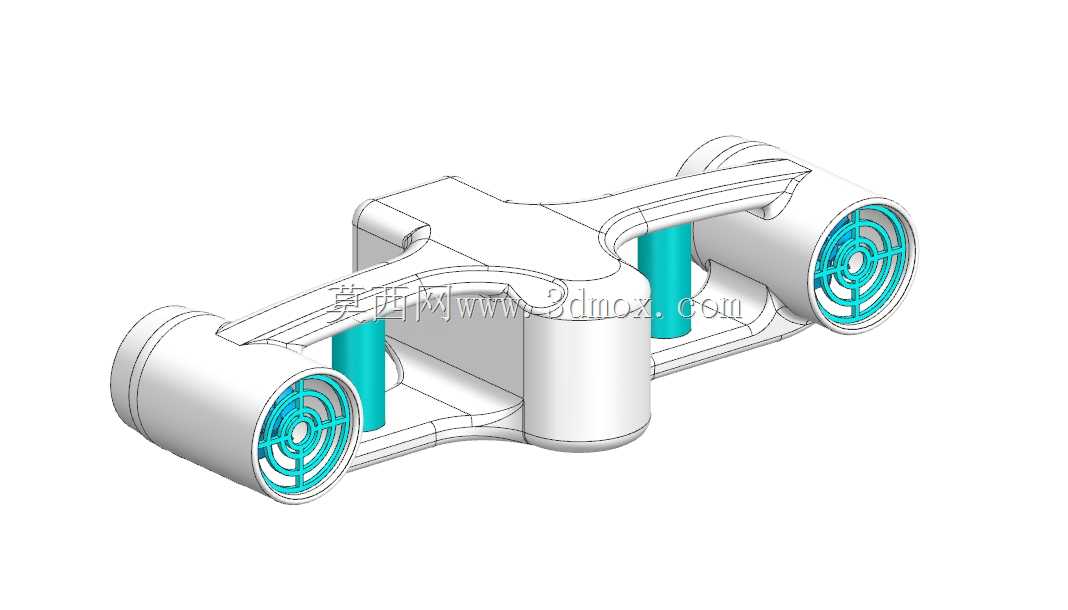

　　这款双推进构型的水下助力装置，核心面向休闲潜水、泳池训练、浅海观光等民用涉水场景，可有效降低使用者水下游动的体力消耗，延长单次水下活动的持续时长，相比单推进构型的同类产品，双推进单元对称布置的结构能输出更均衡的推力，避免单侧推进带来的偏航力矩，使用者无需额外调整姿态抵消偏转力，握持操作的学习成本更低。从结构设计逻辑来看，整体采用对称式一体化承载框架，两个涵道式推进单元分别布置在框架两端，框架中部设置两处柱状握持承力结构，握持区域的柱体直径适配成年人手掌抓握的人机尺寸，表面预留防滑纹理的安装位，使用者双手握持时手臂自然伸展即可保持身体水平姿态，符合水下运动的人体工学要求。

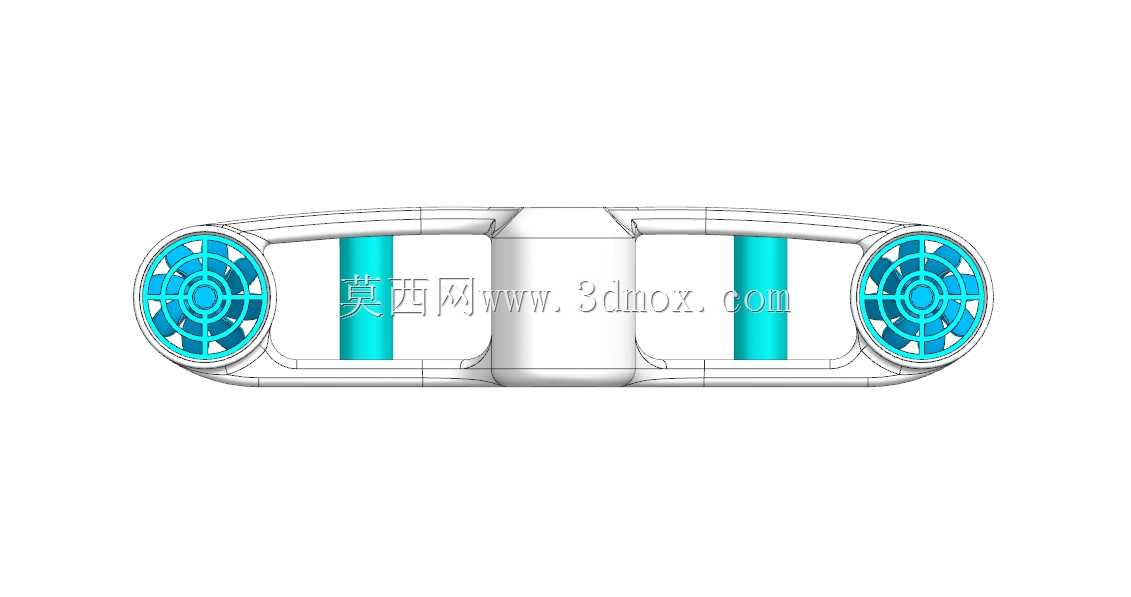

　　涵道推进单元的外圈采用流线型圆弧过渡设计，可有效降低水下航行时的迎流阻力，涵道内部的防护格栅采用辐条式结构，在保证进水通流面积的同时，可阻挡水中杂物、水草卷入推进叶轮，避免叶轮卡滞失效，格栅的辐条厚度经过流场仿真优化，不会对进水效率产生明显影响。中部连接框架采用变截面梁结构，在保证整体结构刚度、承受推进反作用力不产生明显形变的前提下，尽可能去除非承力区域的材料，降低装置整体自重，同时框架的上下表面均做圆弧导角处理，无尖锐凸起结构，避免水下使用时剐蹭使用者或周边礁石、潜水装备。

　　从安装边界来看，两个推进单元的轴线与框架握持中心处于同一水平面，推力作用线与人体俯卧姿态的重心高度基本重合，推进时不会产生额外的俯仰力矩，使用者无需刻意调整身体角度即可保持水平航行状态；装置整体的宽度控制在成年人肩宽的合理范围内，不会在狭窄水域航行时剐蹭两侧障碍物，整体高度适配手臂握持的自然下垂角度，长时间握持不会产生明显的肌肉疲劳。在功能实现层面，双推进单元可独立控制转速差，实现小半径转向，相比单推进靠身体摆动转向的方式，转向响应更灵敏，在水下复杂环境中可灵活避让障碍物；中部框架的内部预留了电池仓与控制电路的安装空间，仓体采用密封结构设计，可满足浅海使用的防水等级要求，电池仓的开盖位置设置在框架顶部，方便使用者在岸基快速更换电池，无需拆解整体结构。涵道与中部框架的连接部位采用加强筋结构过渡，可承受推进器满功率运行时的振动载荷，避免长期使用后连接部位出现疲劳断裂；推进器的尾部出流方向与装置轴线平行，喷出的水流不会直接冲刷使用者身体，避免额外的阻力损耗与体感不适。从实际使用的适配性来看，该结构既可以作为独立的手持潜水助力装置使用，也可通过框架上预留的安装接口，拓展挂载到水下摄影装备、小型潜航器平台上作为动力单元，接口位置设置在框架的顶部中心，挂载后整体重心仍保持在推力轴线上，不会影响航行姿态。

　　结构设计时充分考虑了涉水使用的防腐要求，所有外露结构件均采用适配海水环境的工程材料构型，不同材料连接的位置预留了密封垫安装槽，避免长期接触水体出现腐蚀失效；整体结构无复杂的异形曲面，零部件拆分逻辑清晰，注塑成型的工艺性较好，量产时的模具加工难度低，装配工序简单，各部件之间采用卡扣加密封胶圈的连接方式，后期维护拆解无需专用工具，普通使用者即可完成叶轮清理、密封圈更换等日常维护操作。涵道的进出口边缘均做圆角处理，可降低水流进出涵道时的紊流噪声，提升水下使用时的静音效果，避免惊扰周边水生物，适配休闲潜水观光的使用需求。
