十米级油轮船体主体结构三维数模

　　在沿海及内河成品油短途运输场景中，十米级小型油轮是港区补给、支线转运的核心载具，这类船舶的设计核心在于船体结构的强度冗余与舱室布局的合理性，本次呈现的船体主体结构数模，正是针对壳牌专线短途运输工况开发的基础结构模型。不同于整船外观展示模型，该数模聚焦船体主壳体的几何拓扑关系，预留了完整的舱壁、甲板、上层建筑安装接口，完成附属结构装配后可直接导入有限元分析软件，开展不同载况下的结构强度校核、模态分析以及波浪载荷响应计算，为后续的结构优化、材料选型提供精准的几何基础。

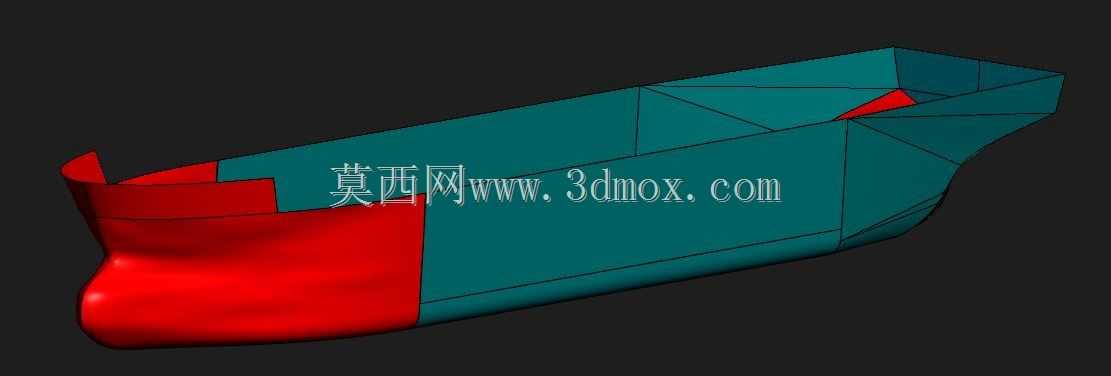

　　从设计思路来看，该模型优先还原了小型油轮的典型线型特征：船首部分采用前倾式首柱设计，红色标识的首部分段做了加厚处理，对应实际航行中首砰击载荷的作用区域，能够有效抵消迎浪航行时波浪对船首的冲击载荷，减少首部结构的疲劳损伤风险；船中主体段采用平行中体设计，最大化货油舱的有效装载容积，同时保证船体线型的光顺性，降低航行时的摩擦阻力，提升燃油经济性；船尾部分的线型收缩过渡平缓，为后续螺旋桨、舵系的安装预留了足够的空间，同时保证尾部流场的均匀性，减少螺旋桨激振力对船体结构的影响。

　　在安装边界的处理上，模型对所有后续需要装配结构的连接面都做了几何特征保留：舱壁安装位置设置了连续的安装边线，对应实际建造中舱壁板与主船体的焊接接缝，建模时严格对齐了船体的强肋骨位置，保证舱壁安装后能够与船体主结构形成有效的力传递路径，避免出现应力集中区域；甲板安装面预留了舱口围板、管系支架的安装基准面，所有基准面的位置都符合小型油轮的建造规范要求，后续开展甲板设备布置时无需额外调整基准坐标；上层建筑的安装区域做了平面度处理，保证居住舱、驾驶室等上层结构安装后与主船体的连接强度满足航行要求，同时减少装配时的修配工作量。

　　从外形尺寸来看，该模型对应实船总长为十米级，船体型宽、型深的比例符合内河小型油轮的设计规范，主壳体的板厚变化根据不同区域的载荷需求做了区分：船首砰击区域、船尾机座区域的板厚大于船中平行中体区域，对应实际建造中的板材规格选型，在保证结构强度的前提下控制船体自重，提升船舶的载重能力。在实际工程应用中，这类基础船体结构数模能够大幅缩短船舶设计的前期周期，设计人员无需从零开始绘制船体线型，可以在该模型的基础上根据具体的航区要求、载重量需求调整线型参数，快速完成舱室划分、管系走向布置、设备定位等工作；在教学场景中，该模型也能够帮助船舶工程专业的学生直观理解小型油轮的船体结构组成，掌握船体线型设计、结构强度校核的基本逻辑，理解不同船体分段的功能差异与载荷传递路径。需要注意的是，该模型仅包含船体主壳体结构，未包含内部的货油舱分隔、管系、舾装件以及动力系统部件，使用时需要根据具体的设计需求补充对应的附属结构，在开展有限元分析时，需要根据实际的板材厚度、材料属性设置对应的单元参数，结合航区的波浪载荷、载况条件施加边界约束，才能得到准确的分析结果，为后续的结构优化提供可靠的数据支撑。
