差速器驱动轮轴总成结构设计

　　这套轮边差速驱动结构主要面向小型移动平台、教学演示底盘、轻量化运载小车以及需要快速试制的机械传动装置。整体布置采用左右贯通式半轴、中央差速机构和两端行走轮的组合形式，动力经中央锥齿轮副传入差速器壳，再由两侧半轴分配到车轮。车辆或平台在直线行驶时，两侧车轮转速接近，差速器内部行星齿轮相对公转；进入弯道时，外侧车轮需要更长的滚动轨迹，行星齿轮绕自身轴线转动，使左右半轴形成转速差，从而降低轮胎拖滑、胎面磨损和转向阻力。

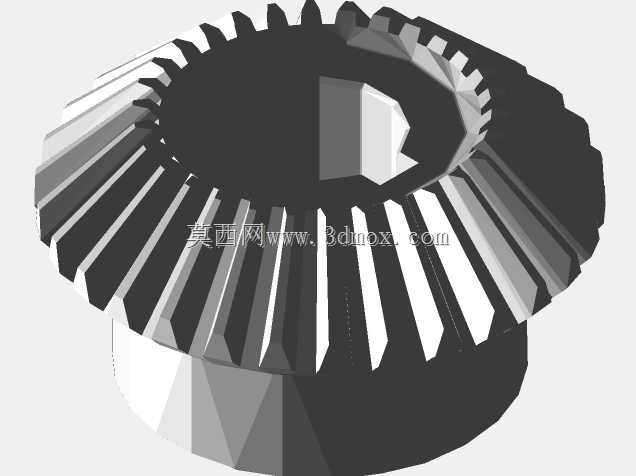

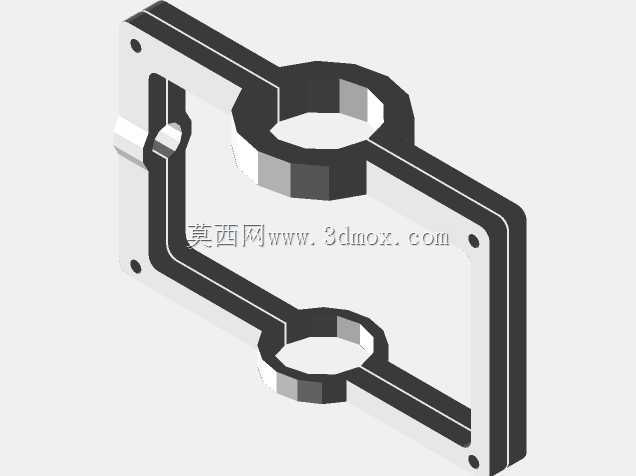

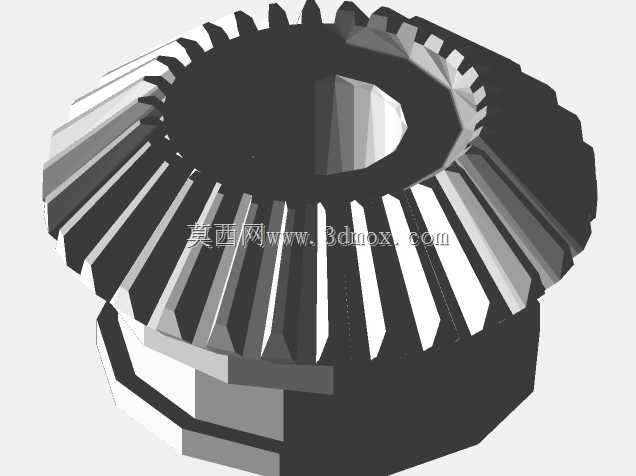

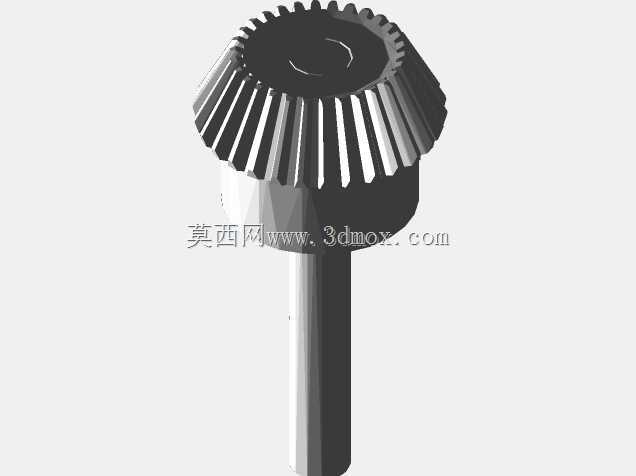

　　从结构组成看，中央箱体承担轴承支承、齿轮啮合定位和外部安装连接三项任务。箱体外形采用框架式加强轮廓，侧壁围绕大锥齿轮和差速齿轮留出足够包络空间，底部与侧部设置连接面，便于固定到车架或实验台架。输入锥齿轮与从动大锥齿轮按正交轴关系布置，啮合区位于箱体中部；大锥齿轮与差速器壳连接，壳内十字轴或行星齿轮轴支承行星锥齿轮，两侧半轴齿轮分别与半轴配合。该类结构在建模时需要重点控制锥齿轮轴线交点、轴承孔同轴度、半轴齿轮中心距以及齿轮背面间隙，否则实际装配后容易出现啮合偏载、卡滞或噪声增大。

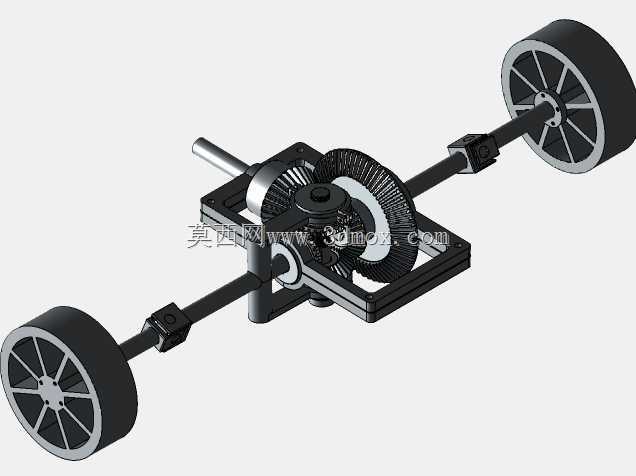

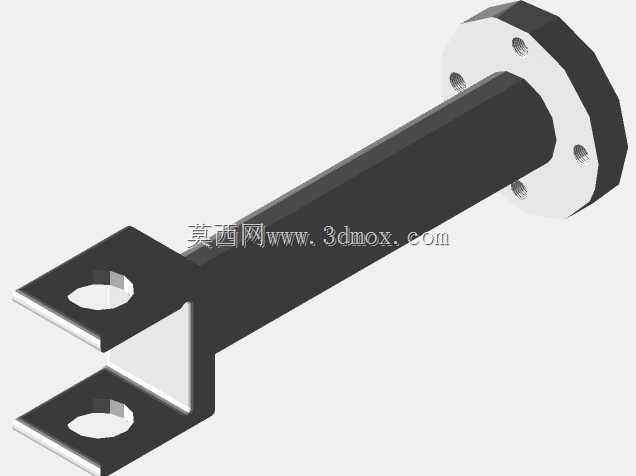

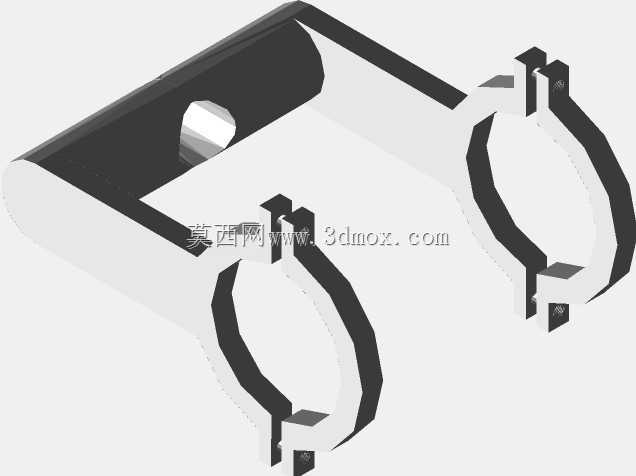

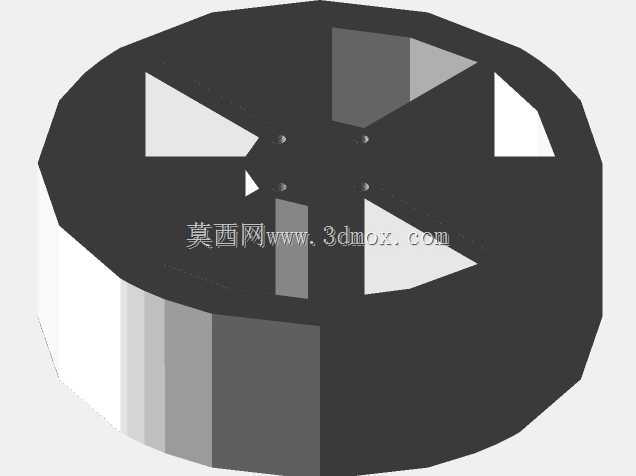

　　左右半轴从箱体两侧伸出，轴端通过轮毂、连接件与车轮相连。图中车轮采用辐条式轮辋造型，轮辐数量较多，既能表现轻量化开孔效果，也便于三维打印时减少材料填充。半轴与车轮之间设置方形或块状连接座，这类结构可传递扭矩并承担部分弯矩，适合低速、小载荷平台使用。若用于真实金属样机，应在该处补充键连接、锁紧螺母、轴承支承和密封结构；若用于打印验证，则可将连接座与轮毂拆分为独立零件，通过螺栓或卡扣装配，避免一体打印造成支撑过多、孔位精度不足。

　　设计思路上，该总成强调可装配性和可展示性。中央差速机构没有完全封闭在厚重壳体内，而是通过开放式框架保留齿轮运动关系的可视区域，方便观察行星齿轮、半轴齿轮和大锥齿轮的相对动作。对于教学样机、展具或3D打印作品，这种处理能在保证基本传动逻辑的同时降低外壳加工难度；对于工程方案评审，则可据此进一步演化为封闭式驱动桥，增加油封、轴承端盖、润滑油腔和放油螺塞。

　　外形边界方面，总成长度主要由左右轮距决定，车轮外径决定平台最低离地高度和通过性，中央箱体宽度受大锥齿轮直径、差速齿轮外径及轴承布置限制。安装时需要确认车架横梁或底板与箱体下方的间隙，半轴中心线应与车轮回转中心线重合，左右轮安装面到箱体中心的距离应保持一致，以免造成行进跑偏。轮胎外缘、轮辐内侧与箱体侧面之间应保留旋转安全间隙，避免颠簸工况下发生干涉。

　　在实际用途上，这类差速驱动系统可用于小型电动运载车、机器人移动底盘、机械原理课程设计、传动试验台以及仿生或模型车辆开发。它的核心价值不是追求高扭矩密度，而是清晰呈现动力输入、换向减速、差速转向和轮边输出的完整路径。结构工程师在细化时，可根据载荷重新校核半轴直径、齿轮模数、齿面接触强度和轴承寿命；若采用塑料打印件，应适当增大齿厚、放宽侧隙，并把高速输入级与低速输出级的公差区别处理。装配顺序通常为先完成箱体内齿轮和轴承定位，再穿入左右半轴，最后安装轮毂和车轮；调整阶段应转动输入轴检查两侧车轮是否能在联动状态下自由差速，确认无异常干涉后再固定到车架。
