102mm规格船用锚链连接部件结构设计

在船舶与海洋工程系泊系统的设计选型中，锚链作为传递锚抓力、约束浮体位移的核心受力构件，其连接端的结构可靠性直接决定整套系泊方案的安全冗余度，本次涉及的102mm规格锚链连接部件，正是适配大规格锚链节间对接、锚体与链身过渡连接的关键受力单元。从实际作业场景来看，这类锚链部件不仅应用于常规散货船、集装箱船的首锚系泊系统，也可适配海洋养殖平台、内河港口趸船、临时施工浮吊的定位系泊需求，在风浪流交变载荷作用下，需要同时承受轴向拉力、横向弯折冲击以及海水腐蚀环境下的长期疲劳损耗，因此结构设计阶段的受力校核与尺寸边界控制尤为关键。

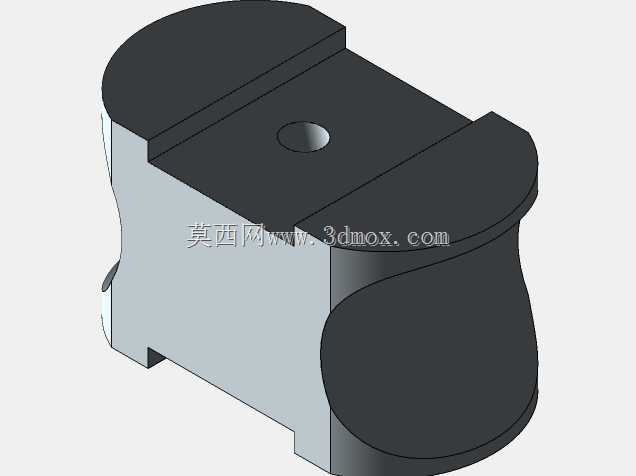

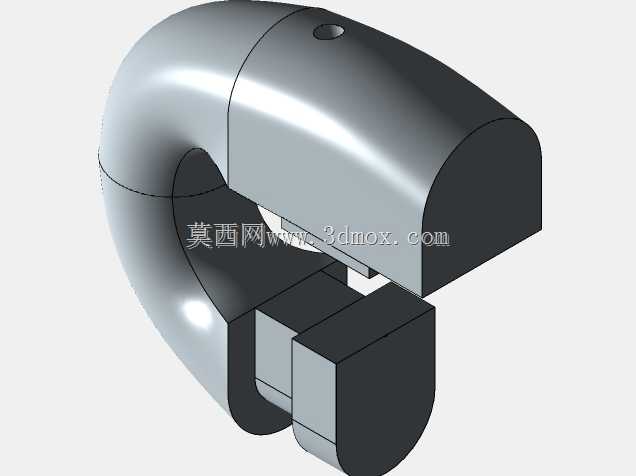

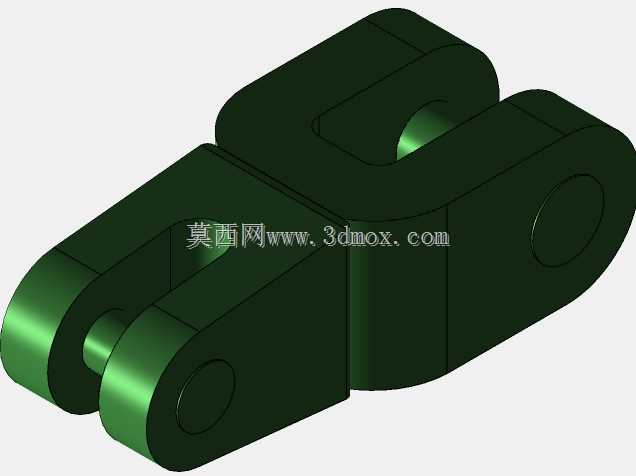

从功能特性上看，该部件采用分体铰接式结构设计，一端为双叉耳铰接端，通过横向销轴实现与相邻链环或者末端卸扣的转动连接，预留的铰接间隙可以补偿锚链在收放过程中出现的角度偏转，避免链节在锚链轮上啮合时出现卡滞、硬弯折导致的应力集中；另一端为链环嵌合端，通过半环抱结构与锚链的普通链环形成可靠嵌合，配合横向穿销完成锁止，无需额外焊接即可实现链节间的等强度连接，便于现场锚链的截短、接长以及受损链节的快速更换。设计过程中，铰接端的耳板厚度做了等强度匹配，针对销轴孔位置做了局部加厚处理，避免长期交变载荷下孔位出现椭圆变形导致的松旷问题；销轴端部设置了防脱限位结构，可适配常规开口销或者卡簧的安装，防止锚链拖拽、抛投过程中销轴受振动脱出引发断链风险。

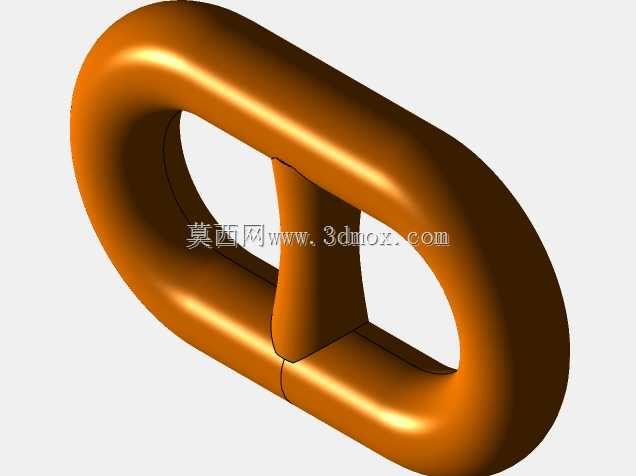

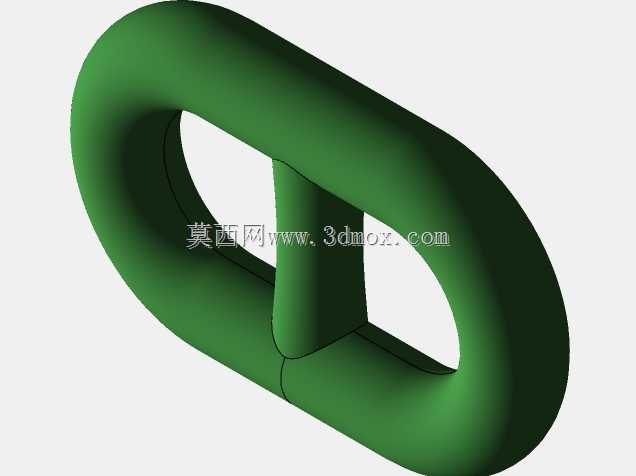

从外形尺寸与安装边界来看，该部件公称适配链径102mm的有档锚链，整体铰接转动角度范围可覆盖正负15度的偏摆需求，安装时无需对原有锚链链环做额外切削、焊接加工，仅需将嵌合端对准链环平直段卡入后穿入固定销轴即可完成装配，整体安装后的径向轮廓尺寸与同规格普通链环保持一致，可顺利通过常规规格的锚链轮、导链滚轮以及闸刀掣链器，不会出现卡阻、跳齿问题。在结构细节处理上，所有受力转角位置均做了圆弧过渡处理，避免直角锐边造成的应力集中，同时减少与相邻链环接触位置的摩擦损耗；铰接配合面预留了合理的配合间隙，既保证转动灵活性，也避免间隙过大导致的冲击载荷放大，在长期系泊受力状态下，应力分布可均匀传递至整个构件截面，不会出现局部应力过载引发的断裂失效。

针对海洋作业环境的使用需求，该结构的受力截面做了等强度校核，在额定破断拉力下的安全系数满足船级社相关规范要求，铰接位置的接触应力控制在材料许用接触应力范围内，长期往复转动下不会出现异常磨损导致的配合间隙超差。不同于普通民用索具的连接结构，这类船用锚链连接部件的尺寸公差控制更为严格，销轴与孔位的配合精度可保证在交变载荷下的受力均匀性，避免单侧受力导致的耳板撕裂问题；同时整体结构无多余突出棱角，在锚链收放过程中不会勾挂导缆孔、锚链筒壁的附属结构，减少抛锚、起锚作业中的卡滞故障。在实际选型匹配过程中，仅需确认适配锚链的公称链径，即可直接替换同规格的传统连接卸扣，相比传统卸扣结构，该部件的受力轴线与锚链中心完全重合，不会出现偏心受力导致的附加弯矩，在大拉力载荷下的受力状态更为稳定，可有效降低系泊系统的故障概率，适配长期水下系泊、频繁收放锚链的作业场景需求。
