日标5K级DN400大口径管道焊接法兰

　　这款法兰对应日标JIS 5K压力等级、公称通径DN400，属于管路系统中典型的平焊式连接构件，在大口径低压流体输送场景里承担着管段对接、设备进出口接驳以及管路可拆卸节点构建的作用。从现场使用来看，5K等级对应的工作压力并不高，常见于厂区循环水、低压给排水、通风排气、常温清水以及部分无剧烈冲击的工艺管线，DN400的通径则决定了它多用于主干管路而非支管，流量大、管径粗，安装时对同轴度和密封面平整度的要求反而比小口径件更敏感。

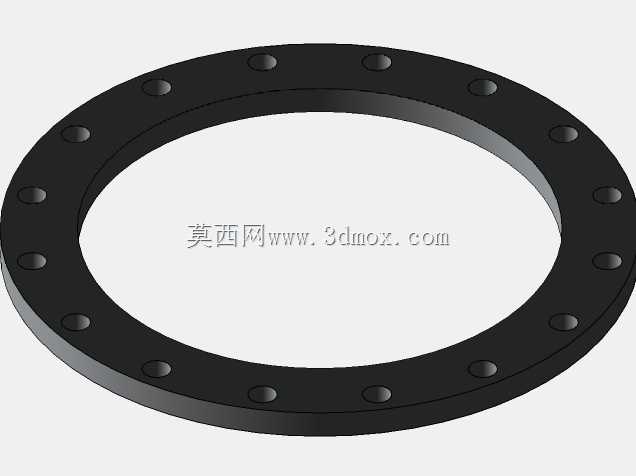

　　结构上它采用整体环形盘体设计，盘面上沿圆周均布一圈螺栓孔，孔位数量与分布直径严格跟随JIS 5K DN400的标准排布，保证与配对法兰、阀门或设备法兰孔位一一对应。内孔与钢管外径匹配，现场施工时将钢管插入法兰内孔，在法兰颈部与管壁交接处施焊，内外两道焊缝形成牢固连接，这种平焊结构对中方便、焊接操作空间充足，特别适合工地现场组对，相比对焊法兰，它在低压工况下成本更低、装配效率更高。

　　密封面采用平面突面形式，配合非金属垫片即可实现密封。由于压力等级低，法兰盘厚度相对较薄，但盘面刚性仍需满足螺栓预紧时不发生明显翘曲，因此在建模时盘体厚度与螺栓孔中心圆直径、外径之间的比例关系需要严格对照标准取值，不能随意减薄。螺栓孔采用光孔通孔设计，孔径略大于螺栓公称直径，给现场安装留出少量错位调节余量，这一点在长距离管线拼装时尤为实用——多段管段累积误差往往需要靠法兰孔的间隙来吸收。

　　建模思路上，这类标准件最适合用参数化方式构建：以法兰外径、螺栓孔中心圆直径、内孔直径、盘厚、螺栓孔数量与孔径为核心参数，通过旋转生成盘体基体，再用圆周阵列切除螺栓孔，特征树简洁，修改任一规格即可快速衍生出同系列其他通径或压力等级的法兰。需要注意的是螺栓孔的定位角度，均布孔通常以一个孔位于顶部或两孔关于竖直中心线对称两种方式起算，建模时应与标准图样保持一致，避免出工程图时孔位标注与实物错位。

　　外形尺寸与安装边界方面，DN400规格法兰外径较大，盘体外缘到螺栓孔中心留有足够宽度以承受压紧力，安装时需在法兰圆周外侧预留扳手空间和螺栓穿入操作空间，螺栓长度要兼顾两片法兰盘厚、垫片厚度以及螺母垫圈的总夹持量。管路布置时，法兰节点应避开紧贴墙面、梁柱或其他设备的位置，否则后期紧固和检修拆换会非常困难。由于采用焊接连接，法兰与管段组焊后还需控制焊接变形，焊后通常要对密封面进行检查，必要时现场修平，防止翘曲导致垫片压不紧而渗漏。

　　在实际工程选型中，选用这类法兰首先要核对公称通径与钢管外径是否一致，其次确认压力等级与管路设计压力、温度匹配，5K级在常温下适用压力有限，若介质温度升高还需按标准进行压力折减，不能简单按铭牌压力套用。材质方面常见低碳钢，焊接工艺性好，与普通碳钢管路匹配，若用于腐蚀性介质则需更换材质或增加防腐衬里。三维设计阶段把法兰精确定位到管路中，可以同步检查螺栓与周边结构的干涉、预留检修空间以及垫片装配位置，对减少现场返工有直接帮助。
