集装箱角部侧装式ISO标准插座结构

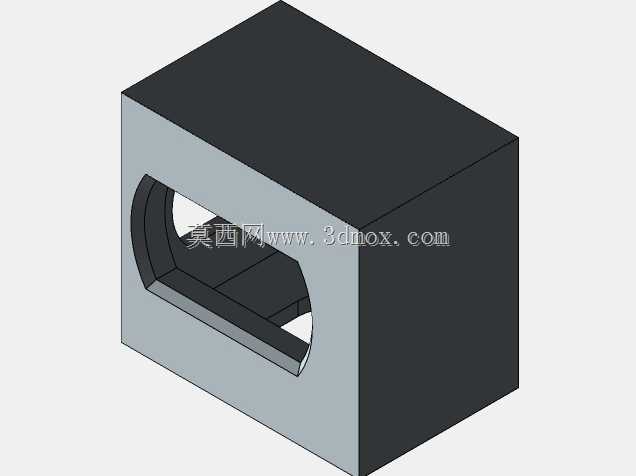

　　这套三维结构针对标准海运集装箱角部侧装供电接口开发，建模时先从现场安装约束倒推外形：箱体角柱与端板、侧板交汇的角落空间狭窄，常规正面嵌装插座会占用箱内堆货净空，还容易被叉车叉齿、吊装索具剐蹭，因此把插座主体设计成嵌入角部空腔的方块式基座，正面仅留出带弧形导向的插拔开口，整体外轮廓贴合角件附近的板件折边，不突出箱体内壁基准面，避免货物装卸时碰撞接口。

　　实际使用场景覆盖多类集装箱工况：冷藏集装箱堆场临时外接供电、改装成野外作业储能舱的箱体侧壁取电、工地临时办公箱的外部电源接入，还有海运途中甲板集装箱组的局部照明供电，都需要在箱体边角布置防护等级足够的插座。常规装在侧板中部的插座，吊装叠箱时容易被相邻箱体的角件磕碰，布置在角部的结构可以借助集装箱本身的角柱、角件作为天然防护屏障，插座开口朝向箱体侧面偏内的位置，叉车从侧向靠近时，叉齿最先接触厚重的钢制角柱，不会直接撞击插座面板。

　　功能设计上，基座内部预留了标准插座模块的安装卡槽，开口处的弧形翻边一方面引导插头插入时自动对正，野外夜间作业不用反复对准插孔；另一方面弧形边缘没有尖锐直角，操作人员戴厚劳保手套插拔插头时不会被钢板割伤。开口下方的承托凸边是很实用的细节：插头带重型橡胶电缆，插合后电缆自重会下坠，长期使用会拉扯插头内部接线端子，凸边可以托住插头根部的电缆护套，把线缆重量传递到基座而非接线端子，降低松脱断线概率。基座背部设计成封闭腔体，穿线孔位置预留了密封胶圈安装槽，现场布线完成后打密封胶或者装格兰头，就能满足户外堆场淋雨、盐雾环境的防护要求，海边港口使用时也能减少潮气进入箱内接线腔。

　　建模过程中安装边界是重点核对项：首先外轮廓尺寸严格避让集装箱角件的标准安装位置，角件本身的吊装孔、堆码定位面完全不被遮挡，不影响集装箱正常吊装、叠层锁固；基座侧边和角柱内侧焊缝留出足够间隙，现场焊接或者螺栓固定时，焊枪、扳手有操作空间，不会出现结构干涉。基座的壁厚按照箱体钣金件的常用厚度设定，和集装箱侧板、角柱的板材厚度匹配，工厂量产时可以直接用和箱体同批次的钢板下料焊接，不用单独采购特殊厚度板材，控制加工成本。固定方式同时兼容两种工艺：新造集装箱可以在车间预装，把基座侧边和角柱、侧板焊接成整体，强度最高；旧箱改造加装插座时，可以在基座预设的沉孔位置用自攻钉或者抽芯铆钉固定，不用现场动火焊接，适配码头堆场的旧箱改装作业。

　　结构细节上，插座腔体内部预留了接地端子安装位，集装箱本身是钢制导电体，插座接地端可以直接通过基座连接箱体金属结构，不用单独铺设长距离接地线，符合临时供电的接地规范。开口的尺寸按照常用工业防水插头的外形预留，插头插合后，插头尾部的电缆防水格兰头刚好处于开口下沿的避让槽内，关闭插座防护盖时不会压到电缆。整个模型把角部相邻的角柱、部分侧板也做了简化示意，结构工程师导入装配时可以直接核对插座和整个箱体角部的相对位置，不用再单独调取集装箱角部标准件核对间隙，做布线设计时也能直接从基座背部穿线孔规划线缆走向，沿着角柱内部空腔走线到箱内配电箱，线缆完全隐藏在钢结构内部，外部看不到明线，既美观又避免线缆被外力破坏。
