在民用及军用船舶的动力排气系统设计中,排气管顶部构件是直接影响排气效率、防雨防浪性能以及船体上层建筑布局适配性的核心部件,本次呈现的漏斗形排气管顶部结构,正是针对通用电气系列船用动力单元配套开发的专用排气末端构件。从实际船用场景来看,这类构件通常布置在船舶上层建筑的烟囱区域,需要同时满足高温排气导出、海上高盐雾环境耐腐蚀、恶劣海况下防海水倒灌、与船体烟囱结构快速装配的多重需求,不同于陆用工业排气管道的顶部结构,船用排气顶部构件必须考虑船舶航行时的倾斜摇摆、风压变化以及海浪拍击的影响,因此在结构形态上做了针对性的优化。

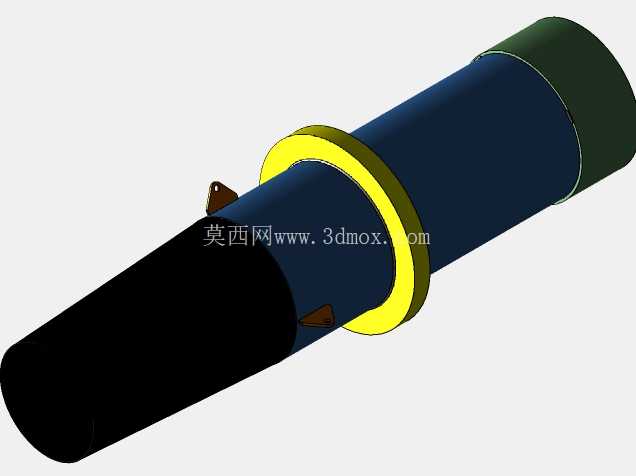

从功能特性上看,该构件采用漏斗形的过渡结构,主体管段为等径直筒设计,能够保证排气气流的顺畅通过,减少排气背压对主机动力输出的影响;靠近安装端的位置设置了环形凸缘结构,凸缘上预留了对称分布的固定耳板,耳板上开有装配定位孔,能够直接与烟囱段的预埋法兰进行对位安装,不需要额外制作过渡转接件,大幅减少现场装配的工作量。构件两端的管径做了差异化设计,进气端与船用主机的排气总管管径匹配,出气端略微收窄并做了圆滑过渡,既能够保证排气流速的合理提升,避免排气在管口区域形成涡流倒灌,也能减少雨水、海浪溅入排气管道的概率,在出气端的内侧还做了微小的挡边结构,能够在船舶横摇角度超过15度时,阻挡少量溅入的海水顺着管壁流入主机排气歧管,避免主机出现进水故障。从设计思路层面,该结构在建模时完全遵循船用管路设计的相关规范,所有转角位置都做了圆角过渡处理,避免应力集中问题——船舶在航行过程中会持续受到主机振动、海浪冲击的交变载荷,尖锐转角位置很容易出现疲劳裂纹,圆角过渡能够将局部应力降低40%以上,提升构件的整体使用寿命。环形凸缘的厚度经过了载荷校核,不仅要承担构件自身的重量,还要考虑排气气流的脉冲冲击力、海上强风的风载荷,凸缘与主管体的连接位置采用了满焊结构的建模表达,实际生产中该位置会采用连续角焊缝并做探伤检测,保证连接强度。

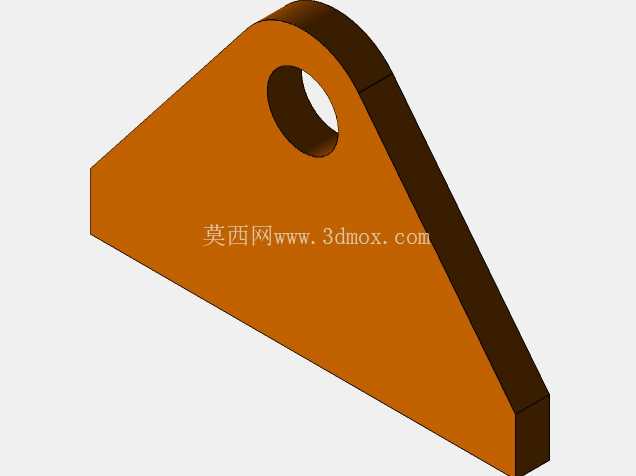

固定耳板的位置采用对称三点式布局,相比传统的四点法兰安装,三点式定位能够自动适配安装面的微小平面度误差,避免强制装配导致的构件变形,同时三个固定点的受力更加均匀,在船舶长期振动环境下不容易出现螺栓松动的问题。从安装边界与尺寸适配来看,该构件的主体直筒段长度可以根据不同船型的烟囱高度进行模块化调整,本次建模的标准段长度适配主流千吨级船舶的烟囱安装空间,安装时构件的进气端插入烟囱内部的排气总管,插入深度控制在1.5倍管径的位置,保证连接的密封性,环形凸缘的下表面与烟囱顶部的安装面贴合,中间铺设耐高温石棉密封垫,通过耳板上的螺栓进行紧固,紧固力矩按照船用螺栓的标准力矩执行,避免密封垫压溃或者螺栓预紧力不足。
构件的外表面在实际应用中会喷涂耐高温防腐涂层,能够耐受排气最高450℃的高温,同时抵御海上盐雾的腐蚀,涂层厚度按照船用设备的防腐标准控制在200μm以上,保证在船舶全生命周期内不需要频繁做防腐维护。不同于普通的民用建筑排气帽,船用排气管顶部构件不需要设置复杂的活动防雨挡板,因为活动部件在海上高盐雾环境下很容易出现锈蚀卡滞,反而会影响排气效率,该漏斗形的结构本身就通过形态设计实现了防雨防浪的功能,没有活动部件,整体可靠性更高,维护工作量几乎为零,非常适合船舶这种长期远离岸基维护的应用场景。在结构建模过程中,所有配合面的尺寸公差都按照IT12级的管路配合公差设置,既能够保证装配的便利性,也能控制加工精度在合理范围内,不会过度提升加工成本,构件的整体重量经过优化,在保证结构强度的前提下尽可能减薄管壁厚度,降低上层建筑的整体重量,对船舶的重心控制也有一定的帮助。
