手枪造型电子烟电池供电装置结构设计

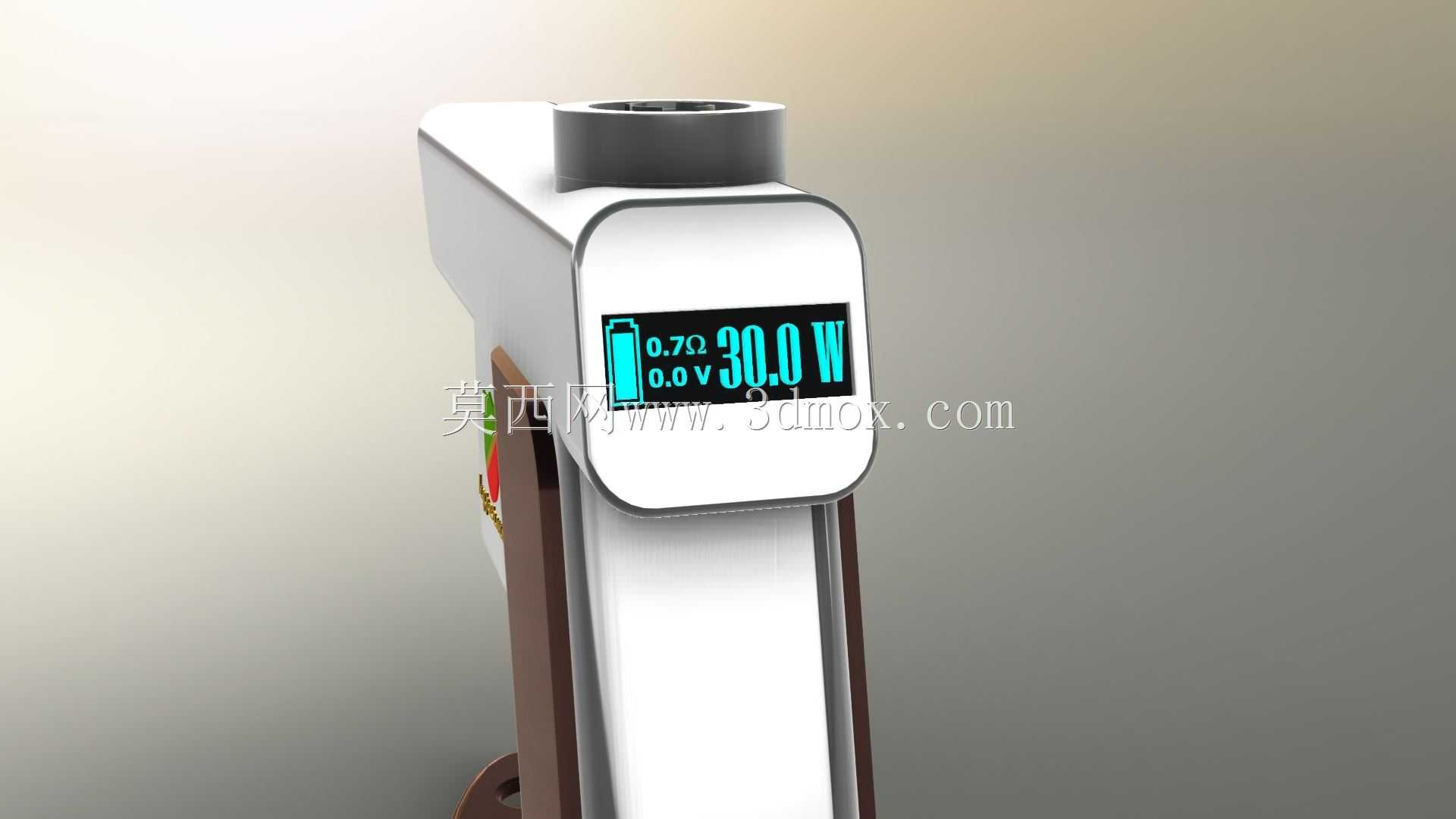

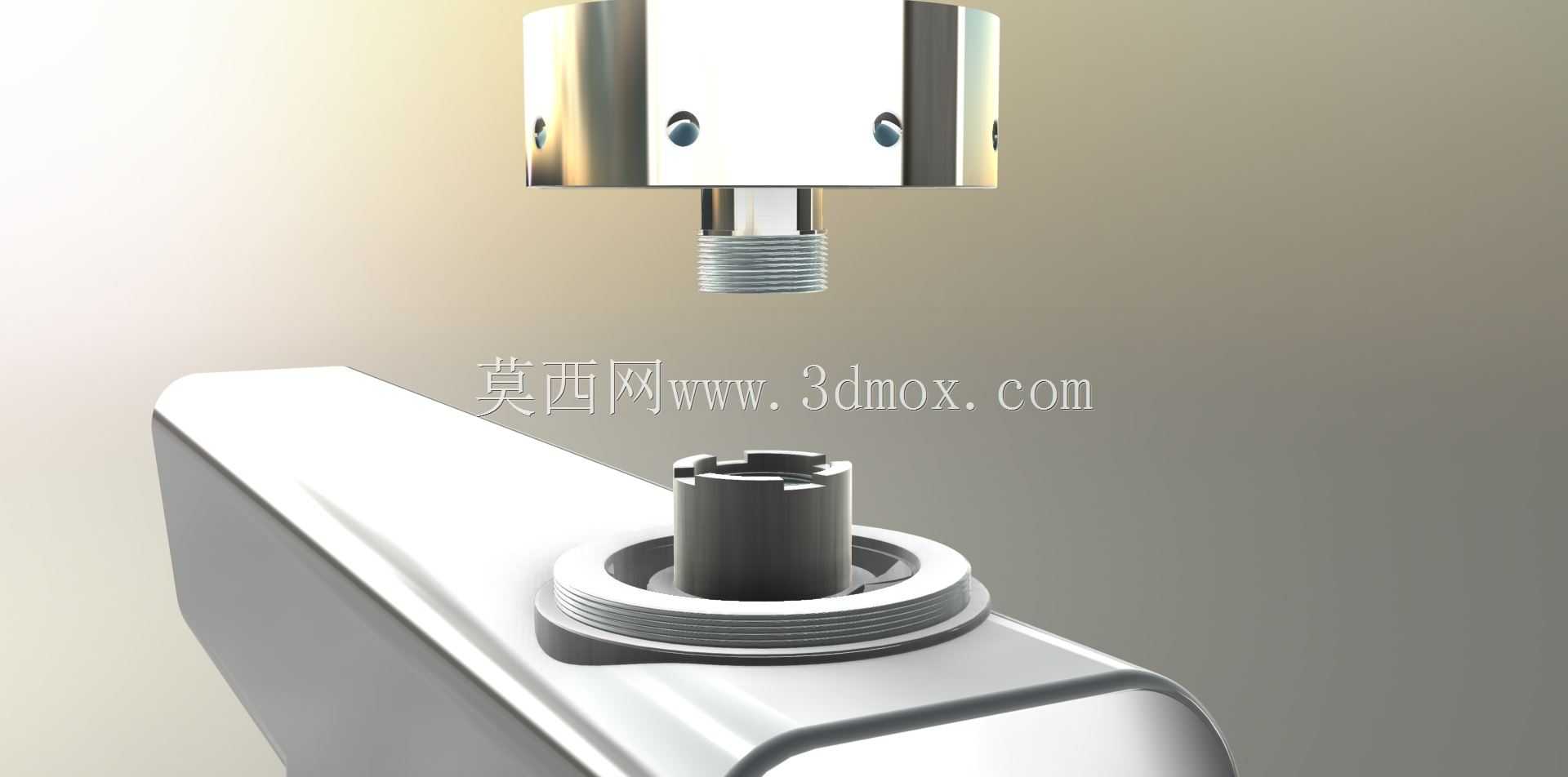

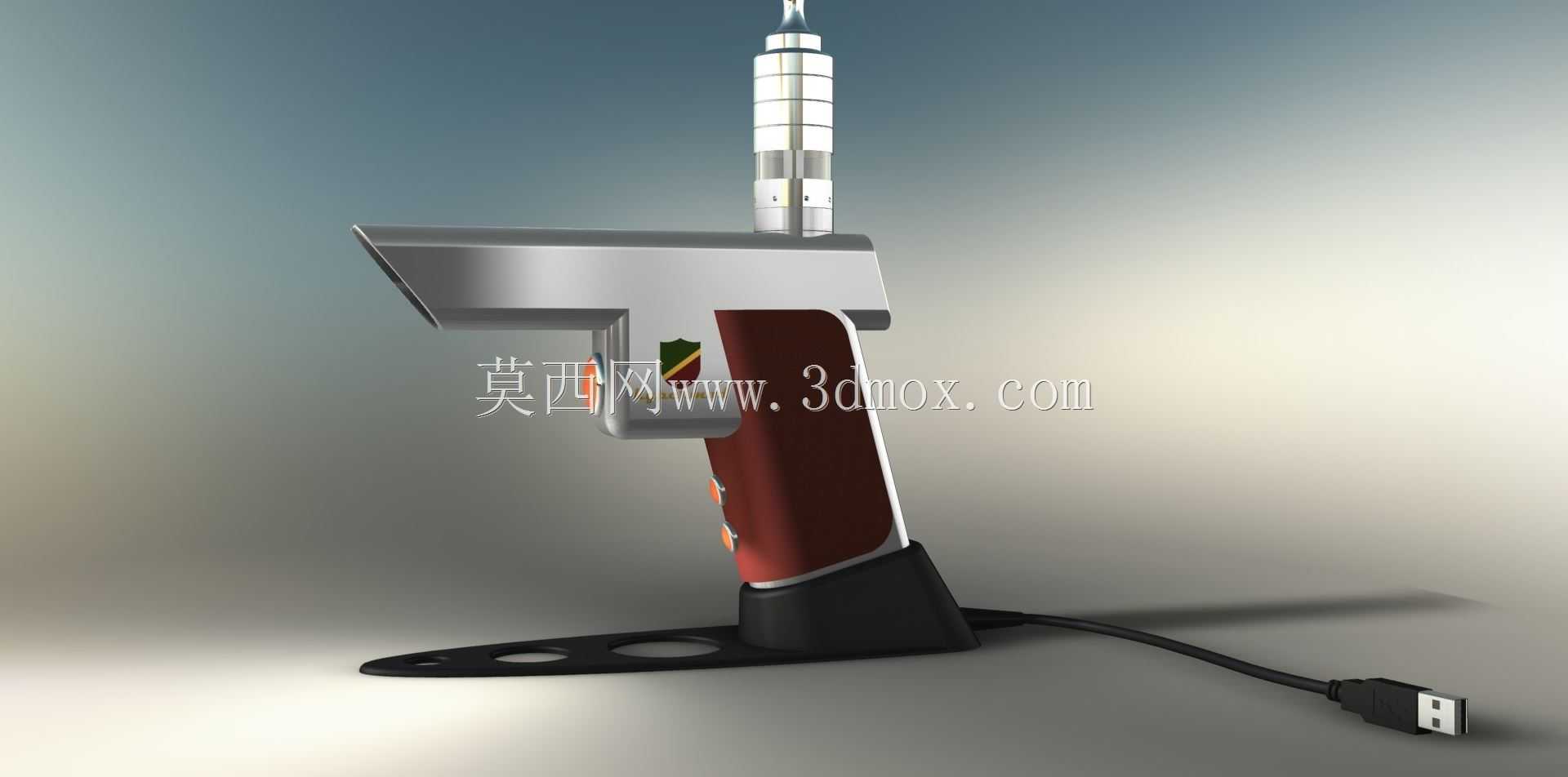

　　这款手持供电装置的核心定位是为各类雾化类配件提供稳定可调的电力输出，适配市面主流规格的雾化组件，包括储油式、滴油式、重建型等不同结构的雾化接头，依托标准510通用连接接口实现配件的快速拆装替换，无需额外转接结构即可完成不同使用场景下的配件切换。装置的核心控制单元选用成熟的功率调节芯片，可实现最高30瓦的输出功率调节，覆盖从低功率口吸到高功率肺吸的全场景使用需求，功率调节区间经过实际雾化测试标定，避免功率不匹配导致的雾化芯干烧或者雾化不充分问题。

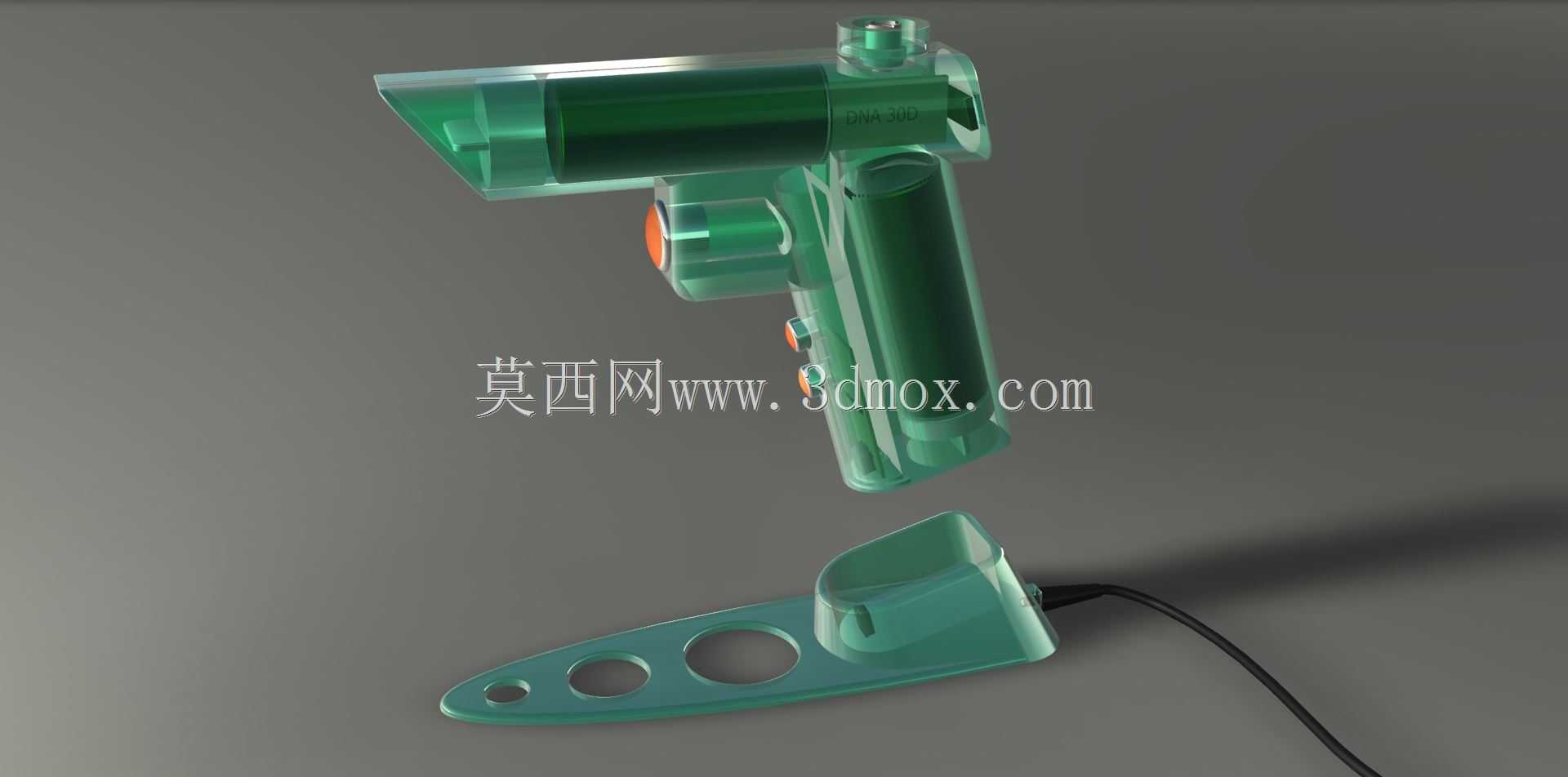

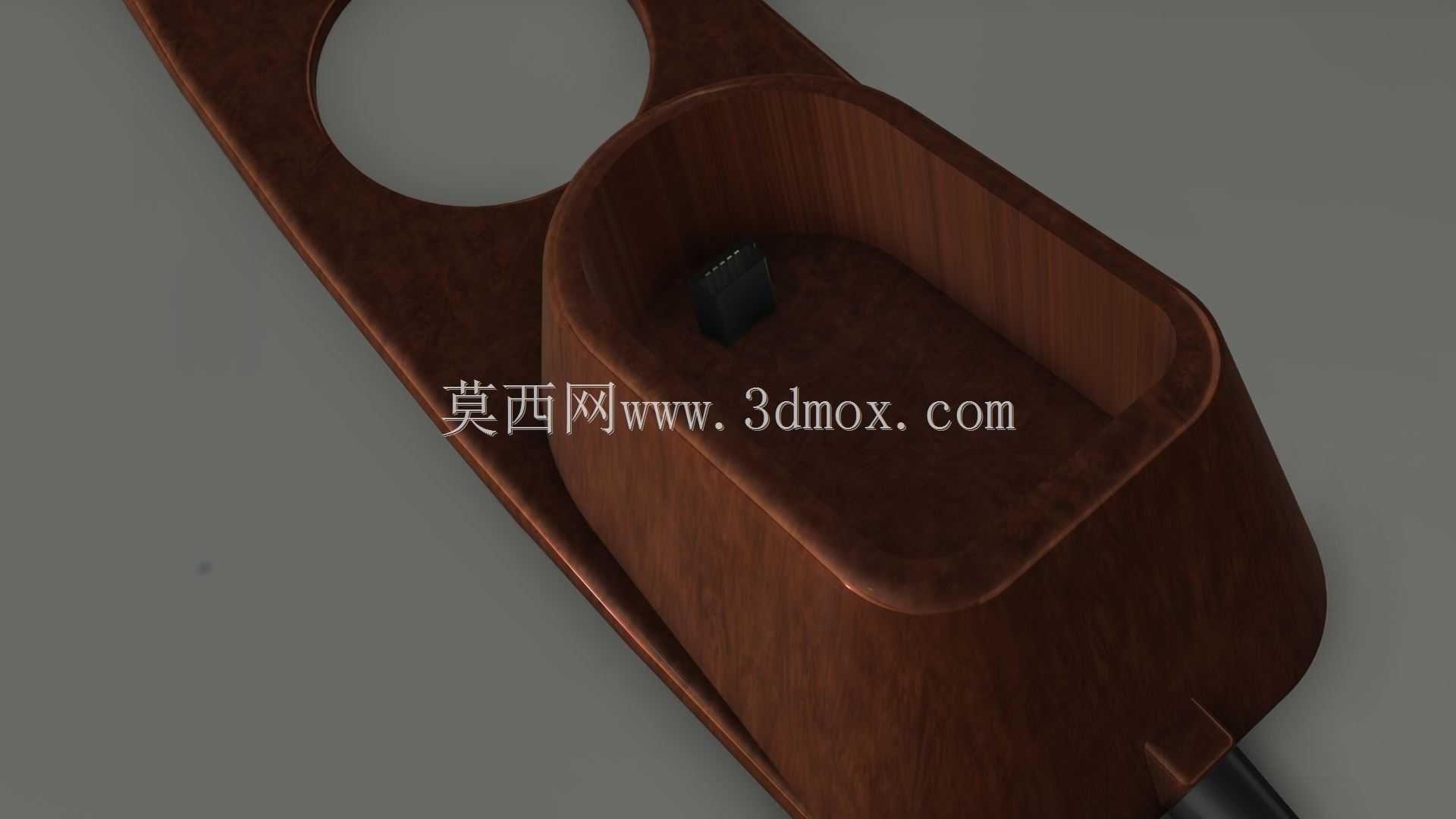

　　供电单元采用双电池仓布局，可兼容常规18650规格圆柱锂电池，也可适配更长尺寸的26650大容量圆柱电池，双电池并联的结构设计能够降低大电流输出下的单电池压降，延长高功率使用场景下的单次充电续航时长，电池仓采用带锁止结构的侧开盖板，盖板边缘做了防滑纹理处理，更换电池时无需额外工具即可徒手完成开合操作，锁止结构设置了防误触卡扣，避免日常携带过程中盖板意外松脱导致电池掉落。

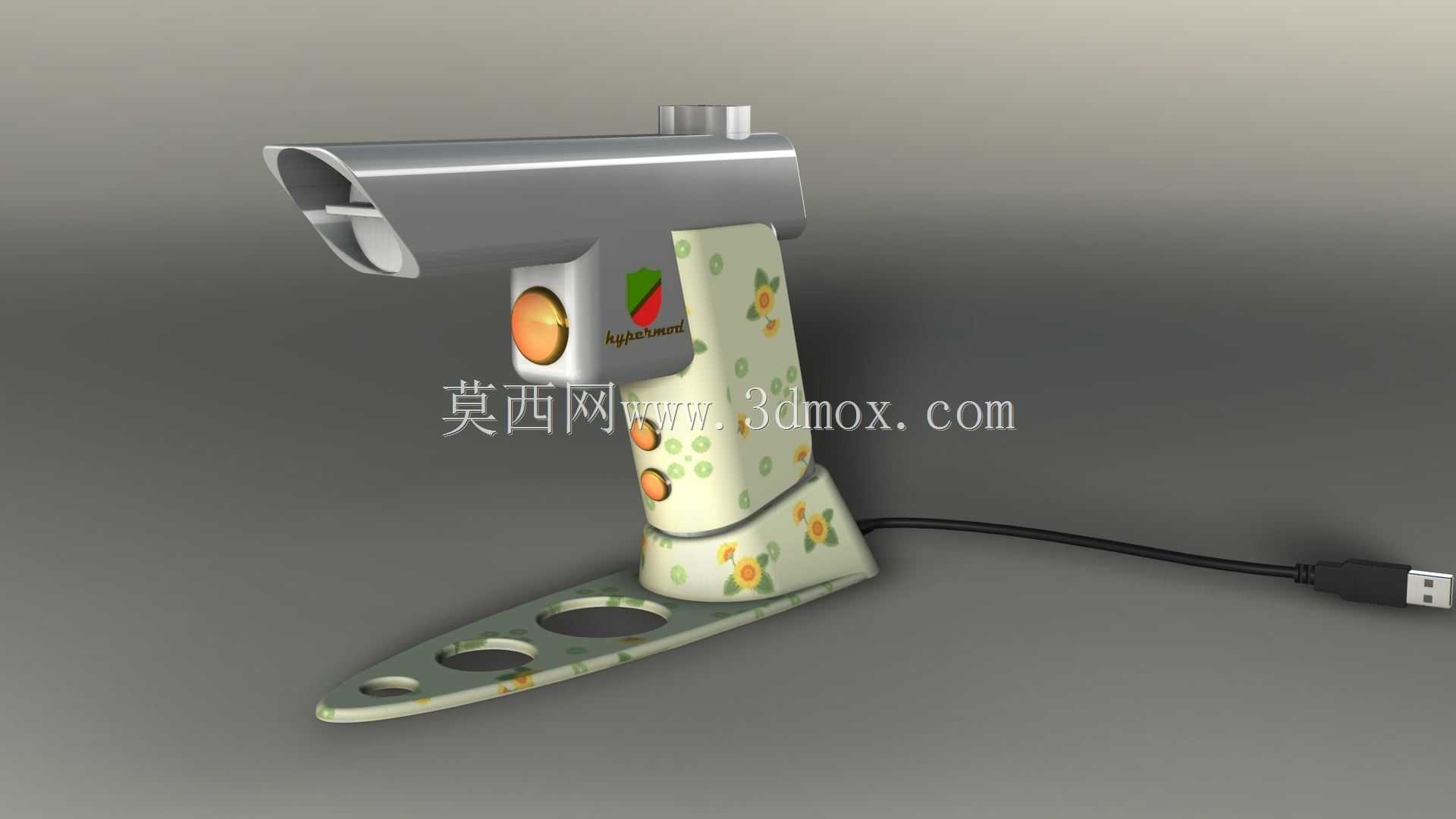

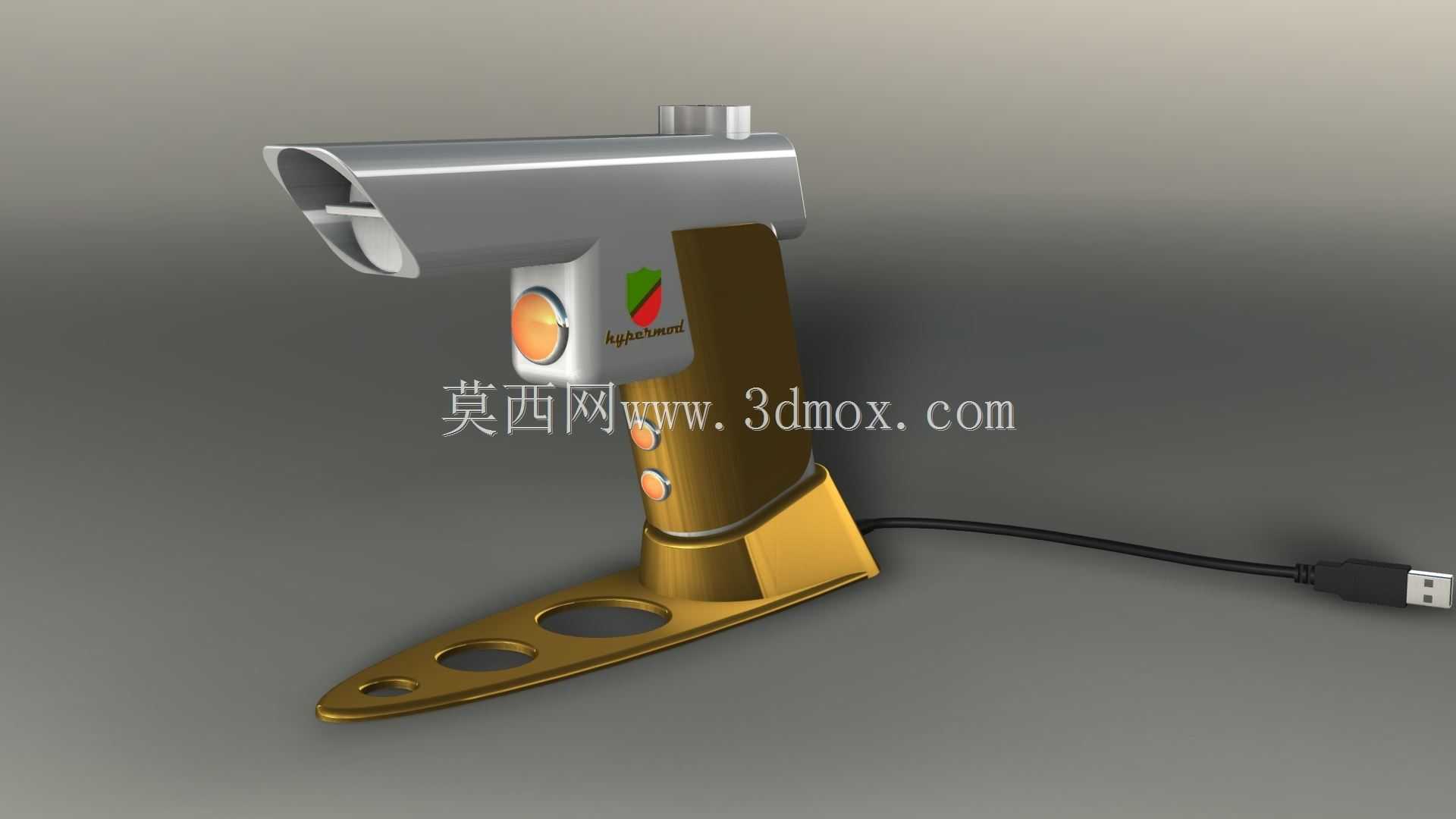

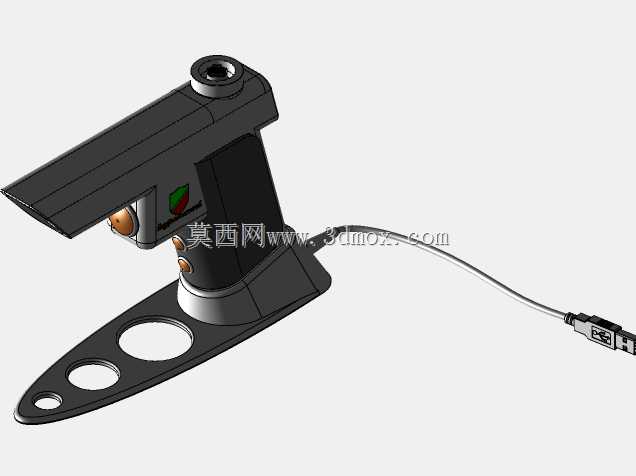

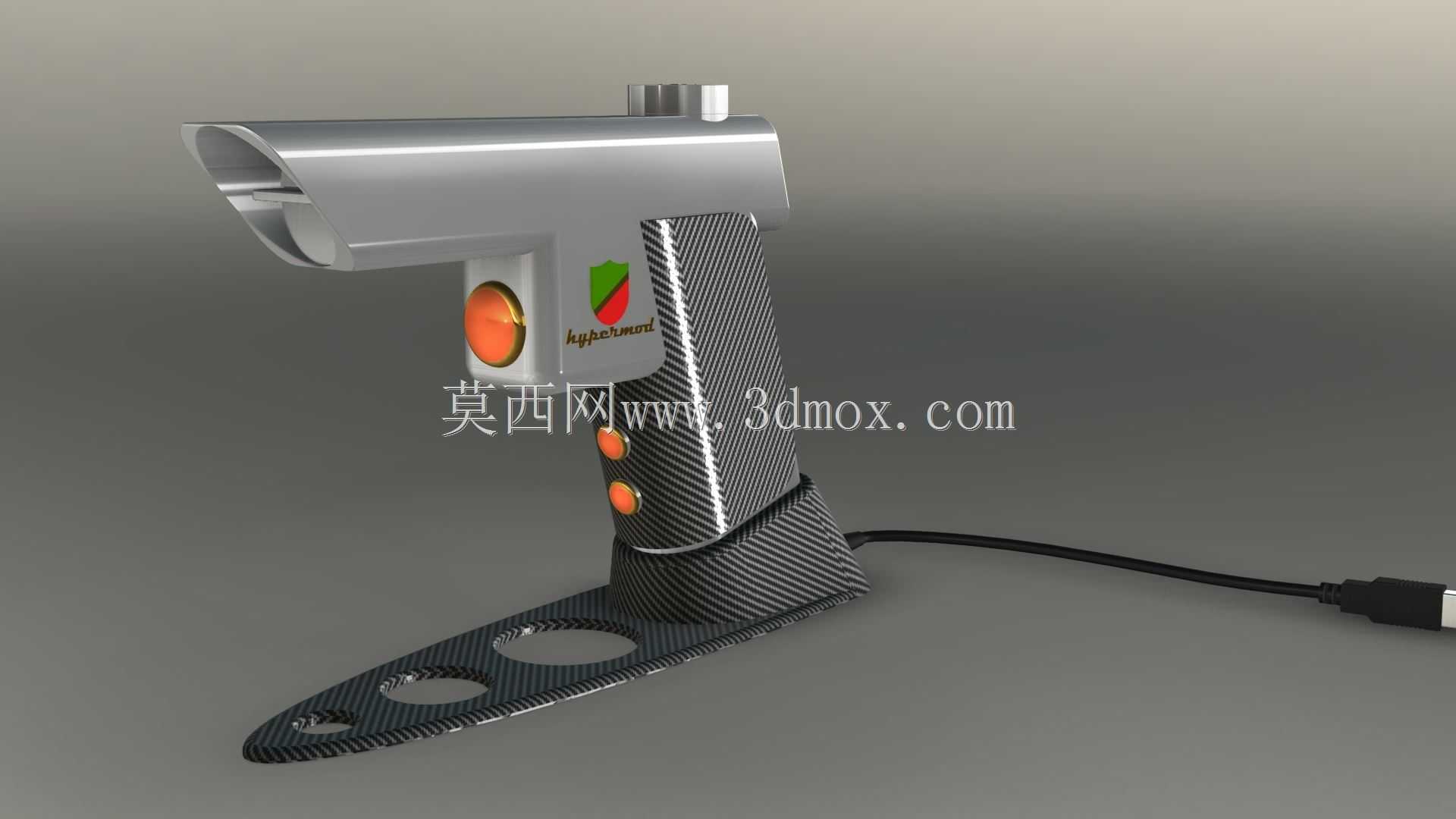

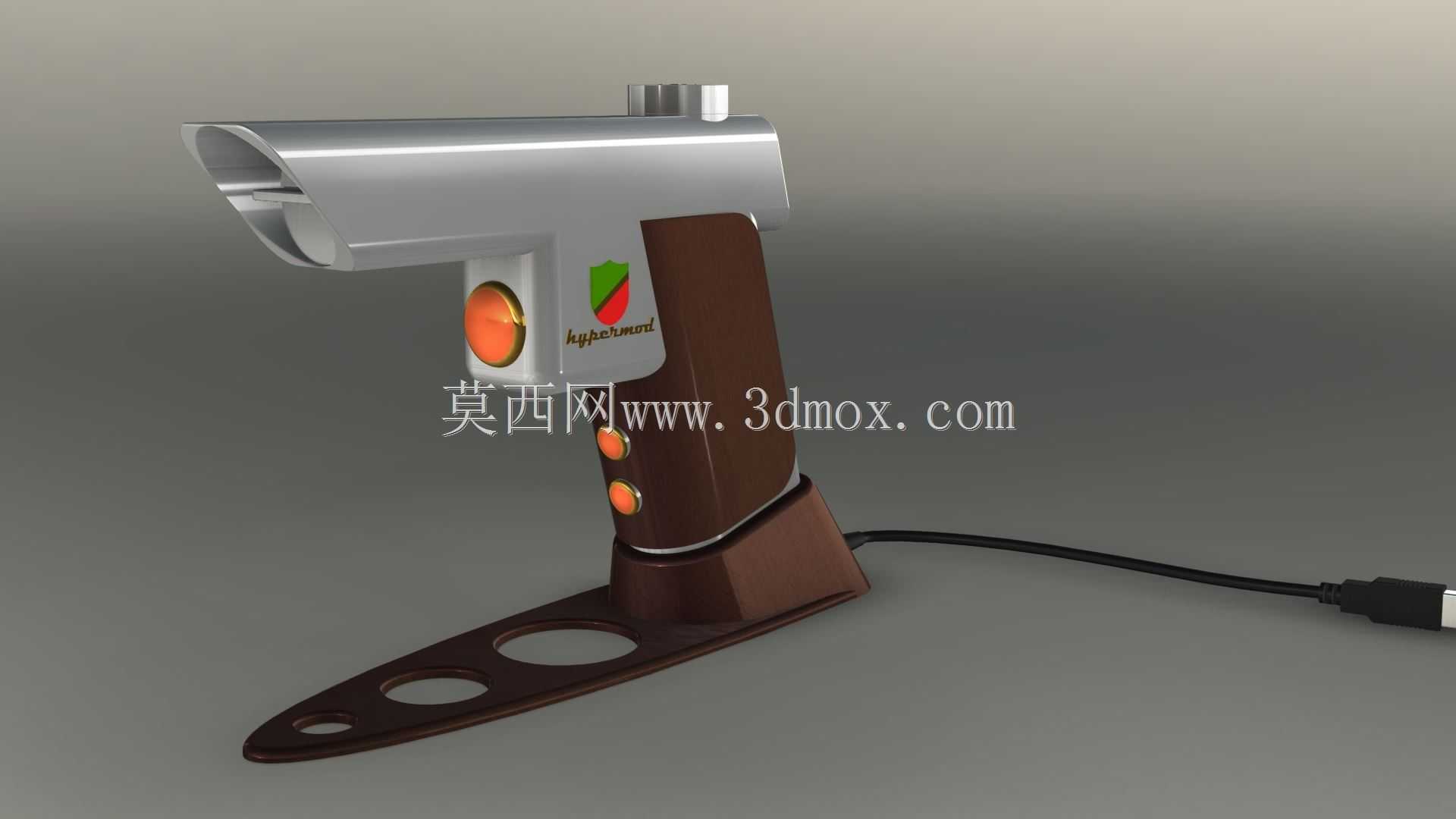

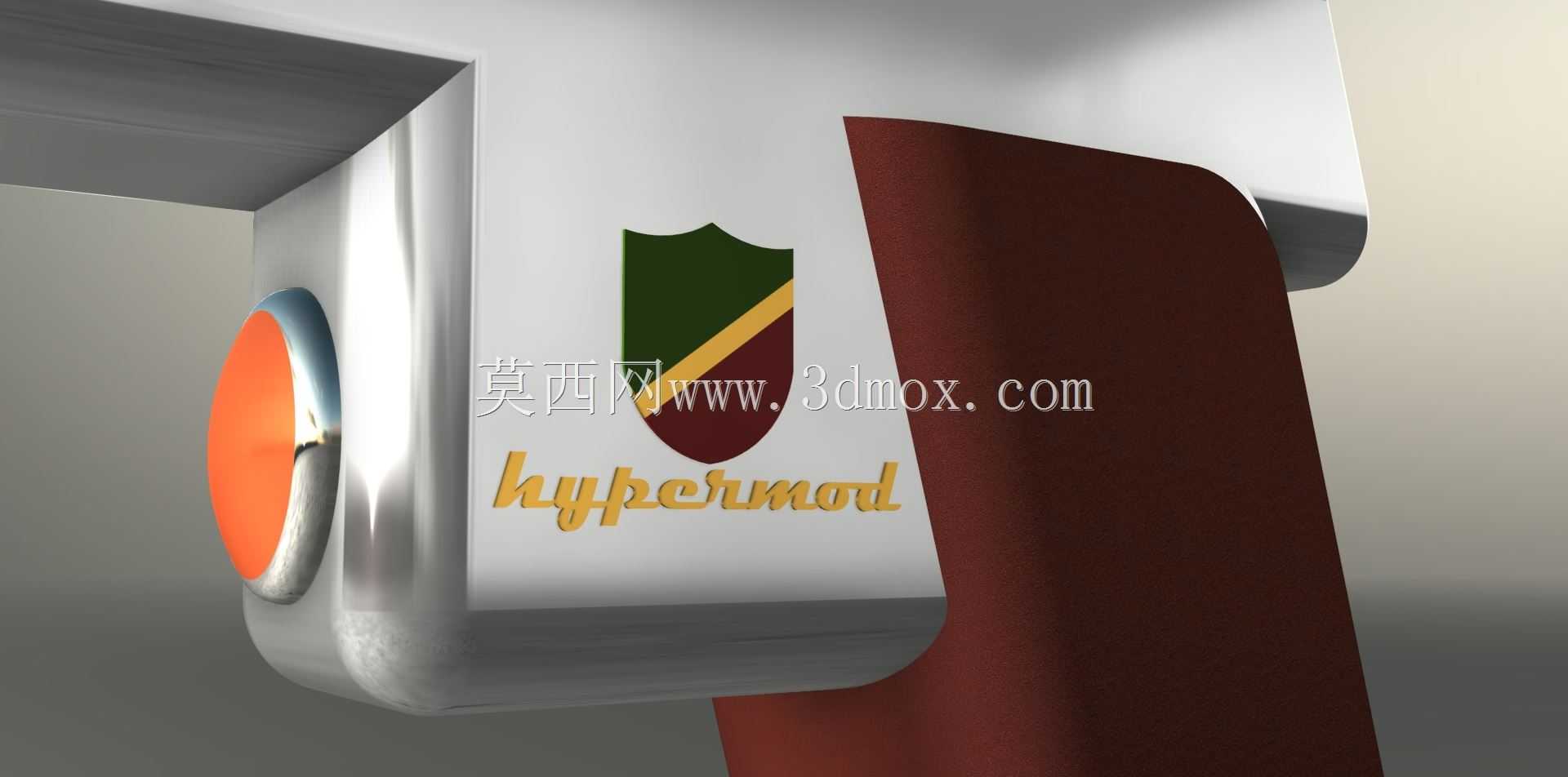

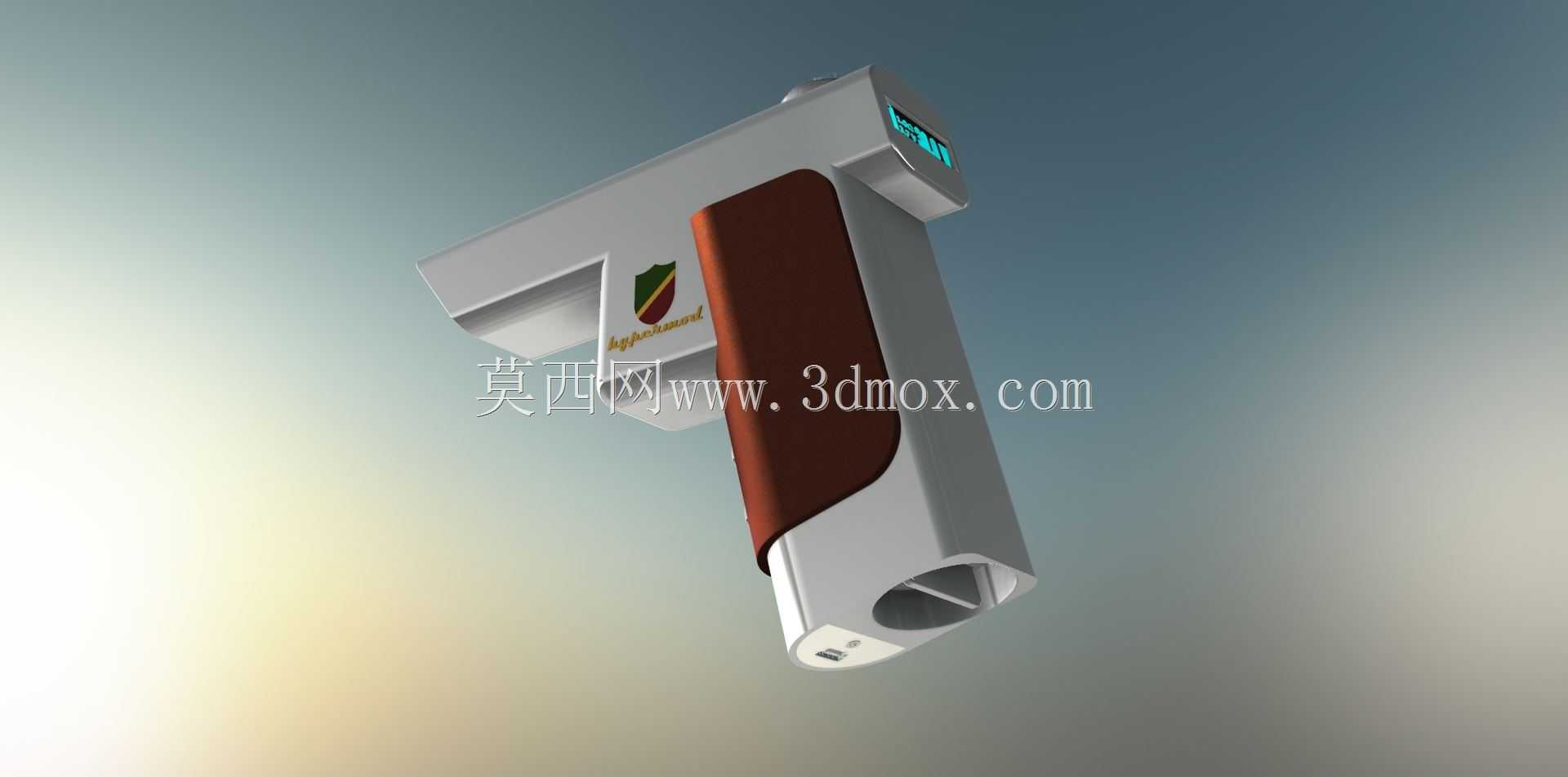

　　装置的外形设计参考了经典手持式打火机的握持比例，整体采用手枪式的握持轮廓，握把区域做了贴合手掌弧度的曲面收腰处理，握持时手指自然贴合曲面，操作按键的位置刚好落在食指与拇指的自然活动范围内，无需刻意调整手势即可完成功率调节与点火操作。主体承载结构采用抛光铝材质加工成型，导电接口部位选用黄铜材质降低接触电阻，点火按键采用大尺寸正极触点设计，按键行程控制在1.2毫米，触发力度设置为1.5牛，既避免日常携带时的误触发，也能保证使用时的按压反馈清晰。握把外壳支持更换不同材质的装饰面，可适配塑料、木质、皮革等不同材质的贴片，满足不同使用场景下的外观与握持触感需求。

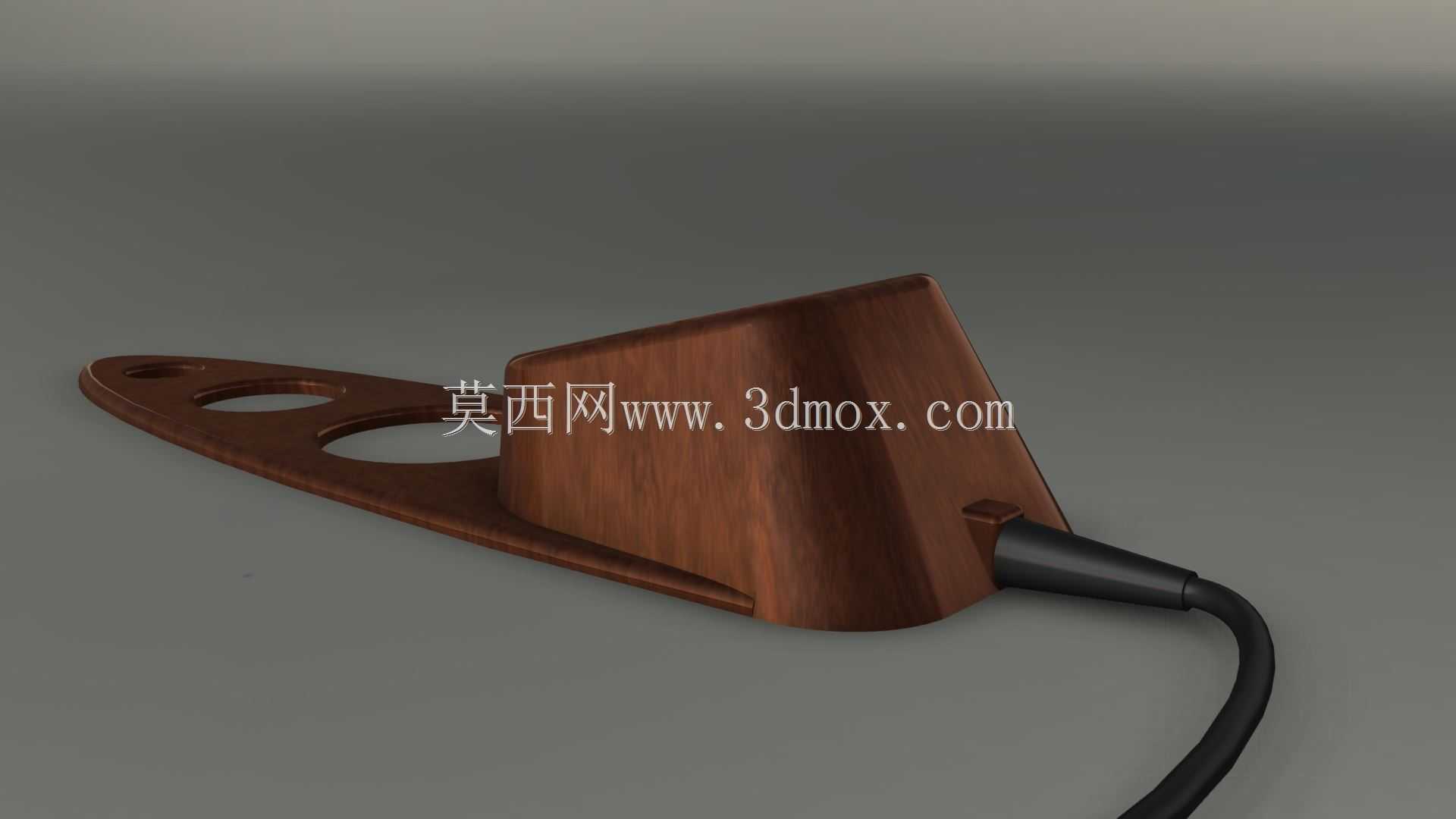

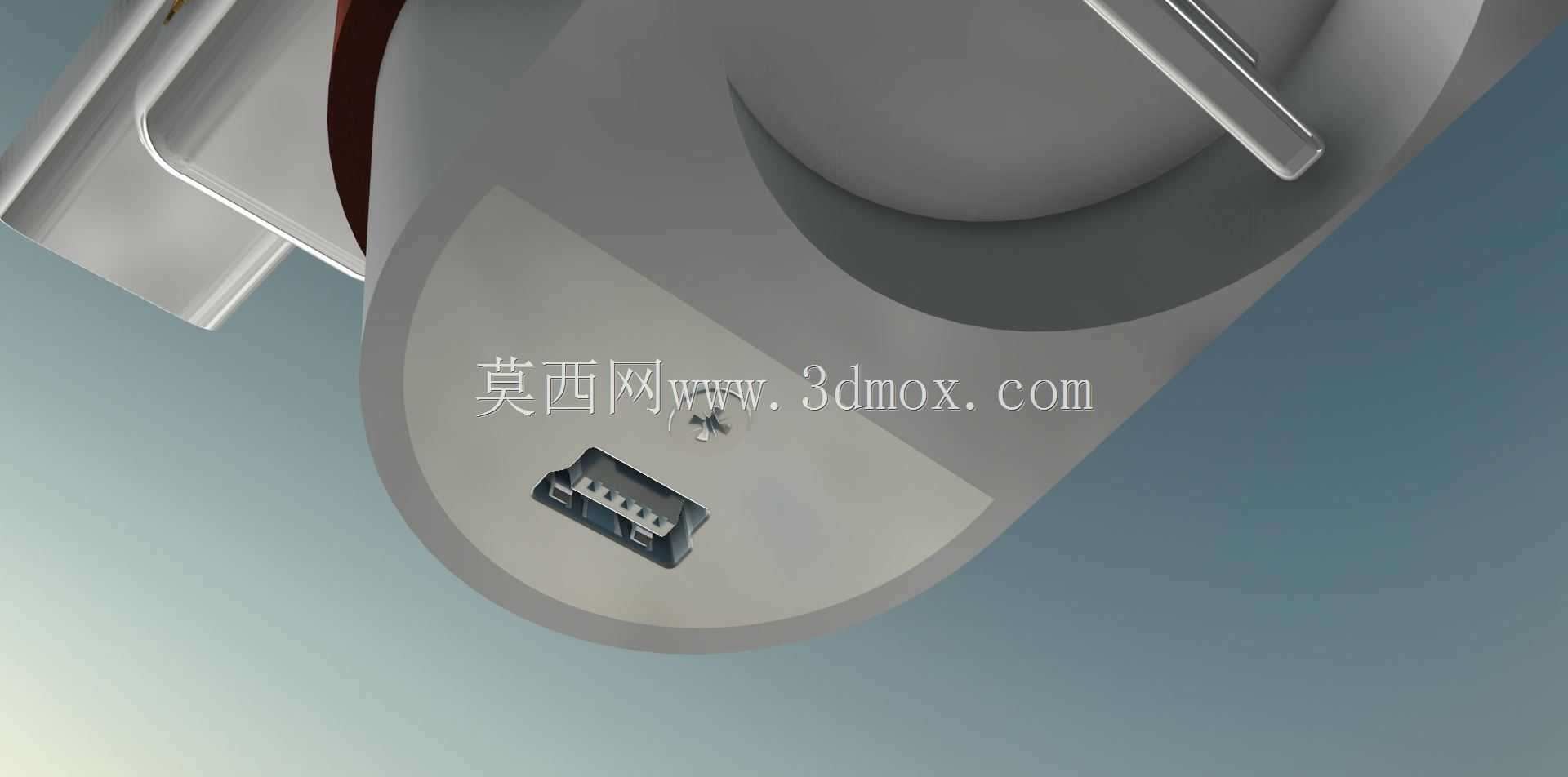

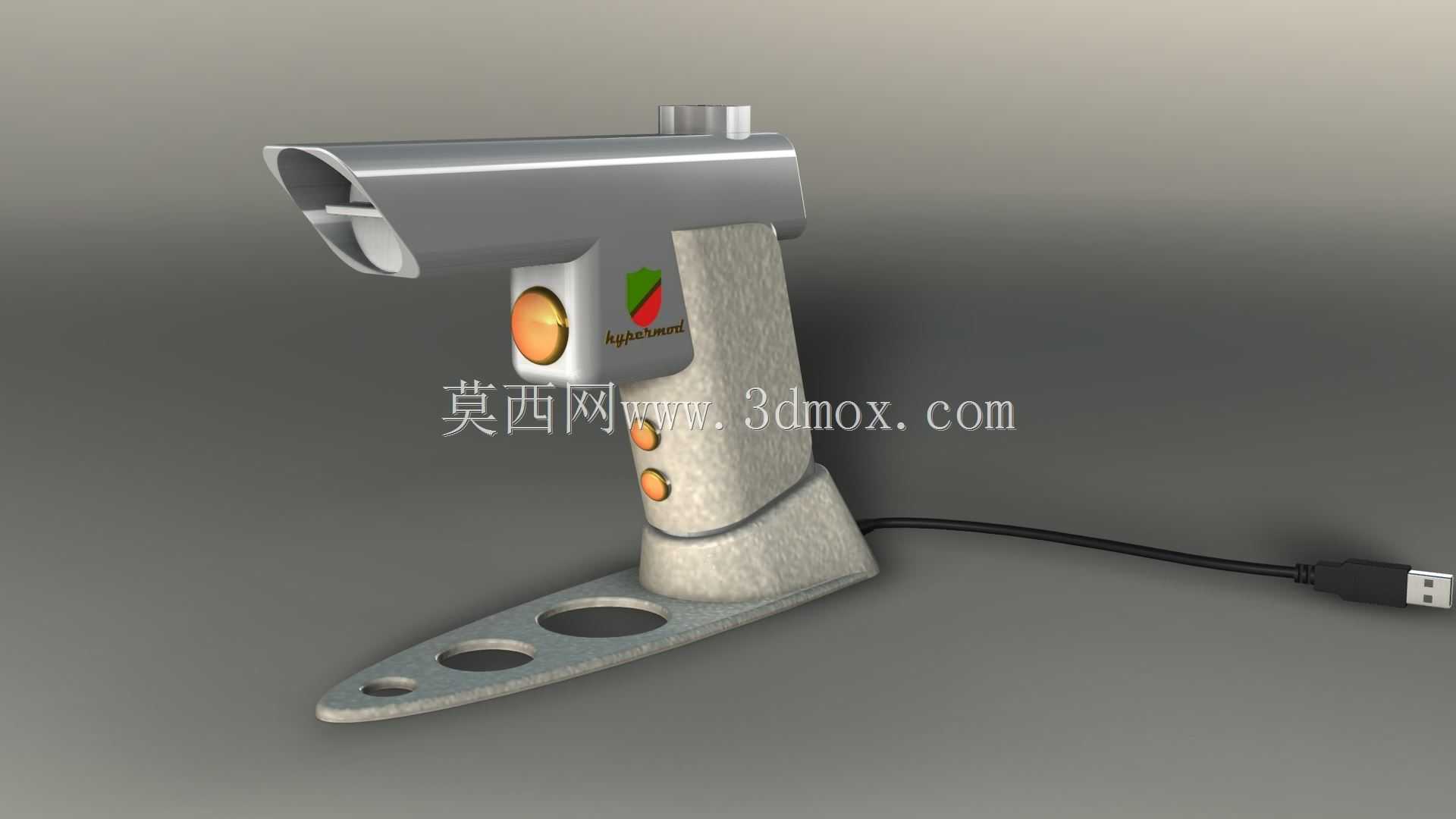

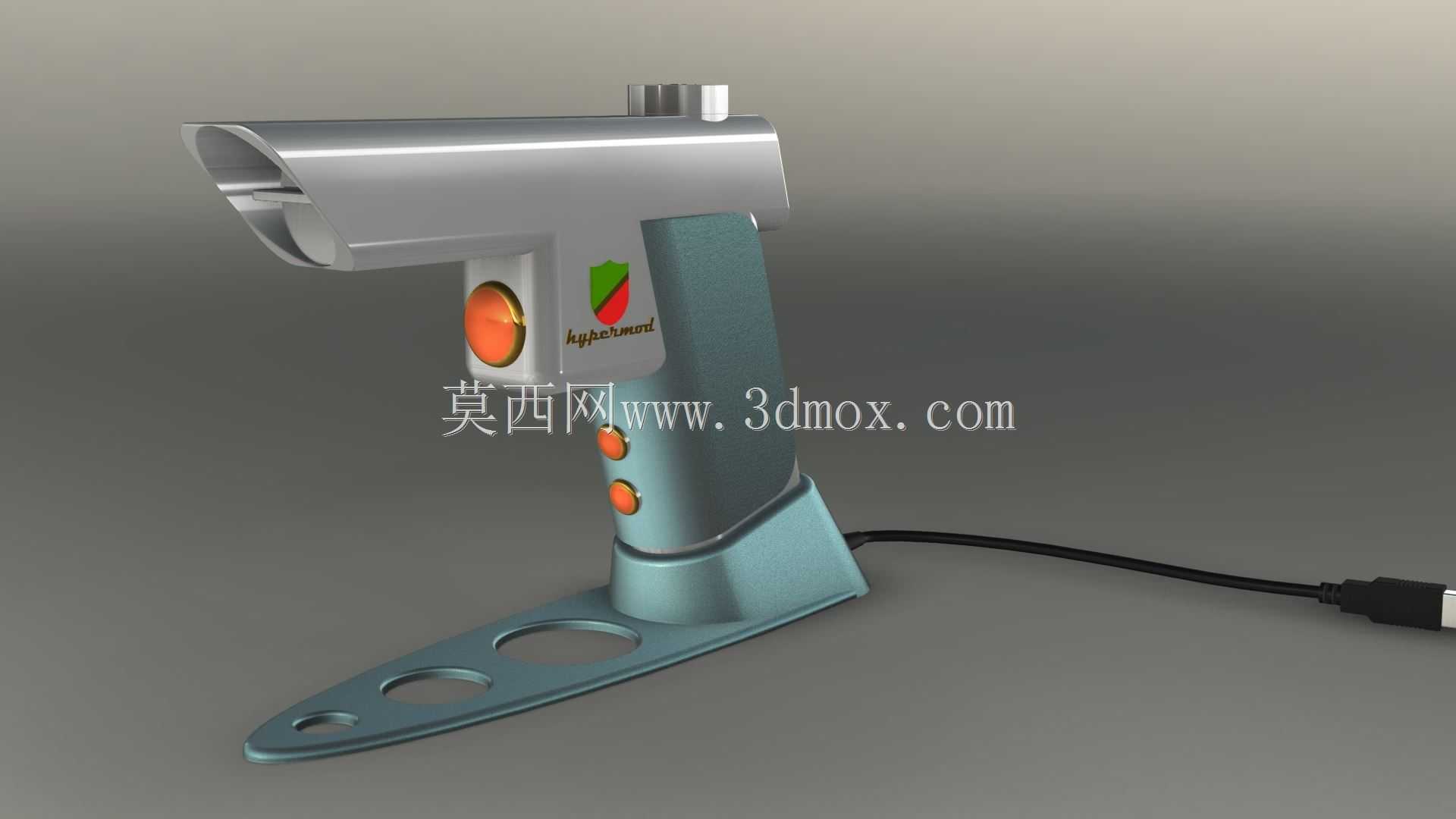

　　底座部分集成了USB充电电路，通过迷你USB接口实现内置充电功能，充电电路带有过充、过流、短路保护模块，无需额外取出电池即可直接连接通用USB电源完成充电，底座同时承担放置支撑功能，底部设置了三个镂空定位孔，既可以减轻整体结构重量，也能在桌面放置时通过孔位穿入绑带实现固定，避免放置时滑落。装置的整体安装边界经过尺寸校核，握把宽度控制在38毫米，主体长度控制在112毫米，底座厚度控制在12毫米，整体重量控制在180克以内（不含电池），日常单手握持不会产生明显的负重感。

　　雾化芯适配方面，装置的输出逻辑针对不同电阻的发热丝做了适配优化，可支持单丝、双丝、四丝等不同绕制方式的发热组件，最低可支持0.7欧姆的低电阻发热丝，输出时的电压波动控制在0.1伏以内，保证雾化过程的蒸汽输出稳定，不会出现忽大忽小的情况。电路部分做了绝缘隔离处理，导电部位与铝制主体之间设置了耐高温绝缘衬套，避免大电流输出时出现漏电或者短路风险，所有走线都隐藏在主体内部的走线槽内，外部无裸露导线，仅在底座与主体的连接部位预留了充电线的出线位置，充电线采用可拆卸设计，不充电时可将线取下单独收纳。
