福伊特施耐德船舶推进旋翼桨距控制机构

在内河及近海作业的拖轮、港作工程船领域，常规螺旋桨推进系统往往需要配合舵系完成转向，在狭窄港池、靠离泊作业场景下，操纵灵活性始终是制约作业效率的核心痛点。这套摆线式旋翼推进机构的桨距控制结构，正是为解决全向推力矢量输出需求而设计，整套转子沿船体底部垂向安装，多片桨叶沿转子圆周径向均布，与常规轴向推进的螺旋桨不同，其推力方向可通过桨距的实时调整实现360度任意方向切换，无需额外配置舵系即可完成船舶的前进、横移、回转、倒退等所有操纵动作，在港作拖轮、海洋平台供应船、内河渡轮等对操纵性要求极高的船型上应用广泛。

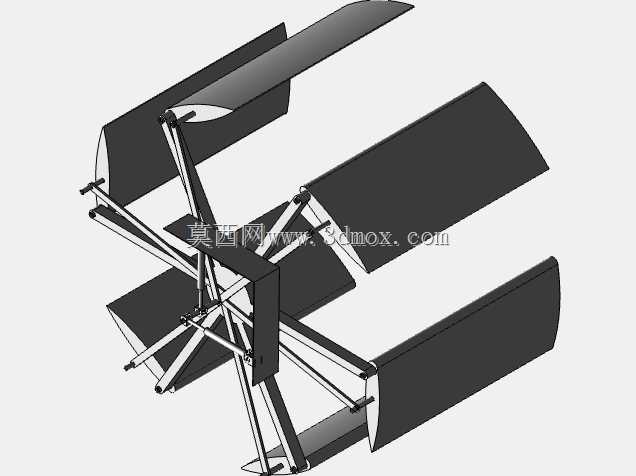

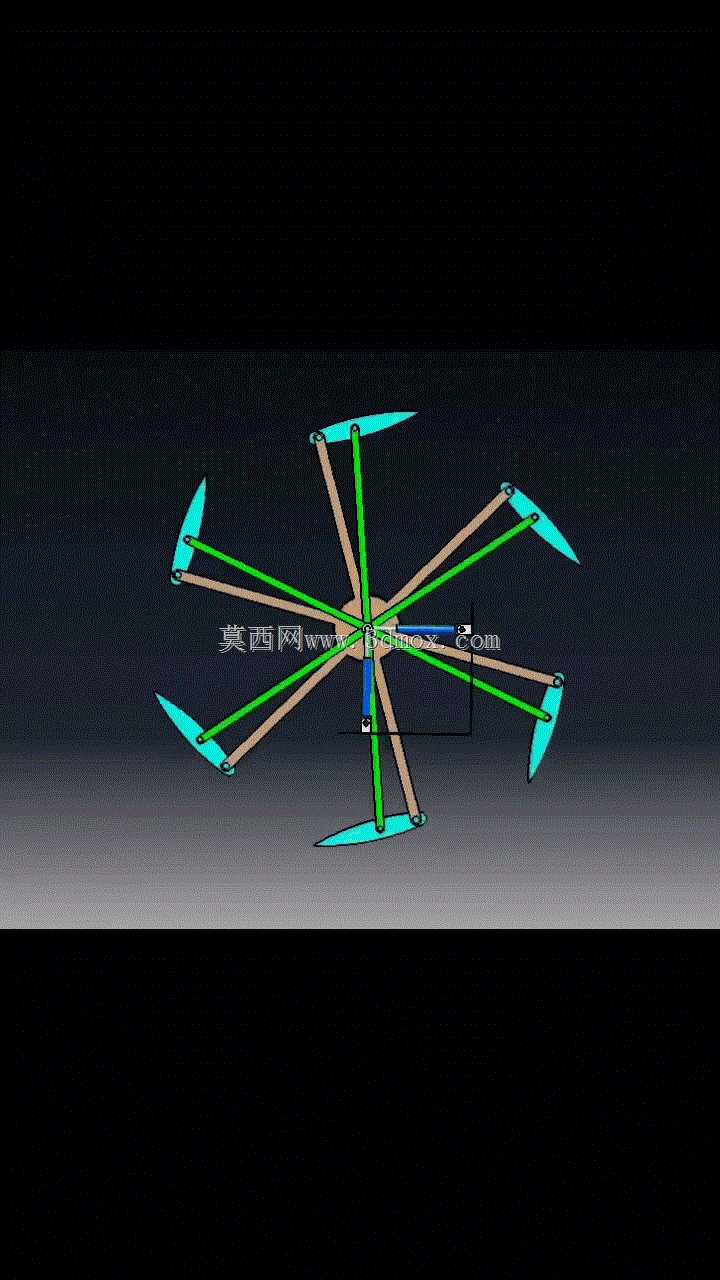

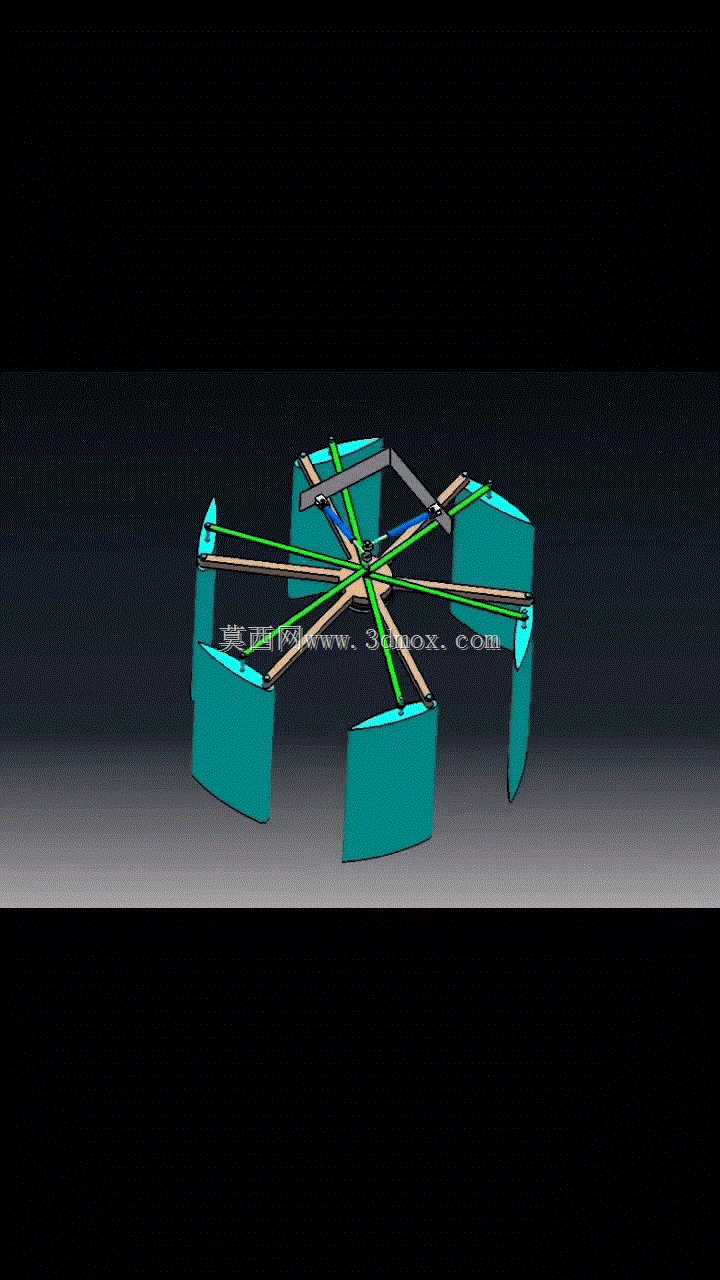

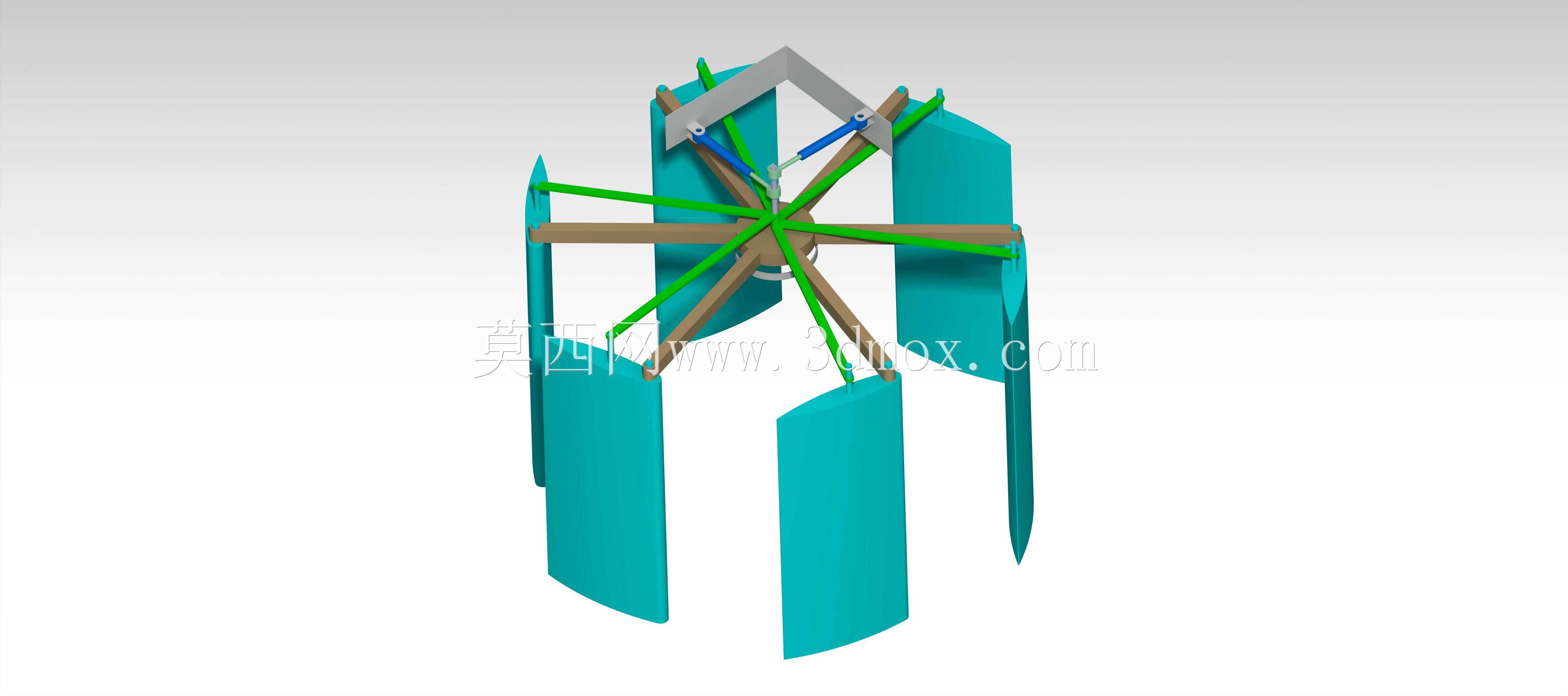

从结构设计逻辑来看，整套机构的核心在于桨叶的摆角联动控制，每片桨叶的根部通过曲柄连杆结构与中心的偏心控制盘连接，转子绕中心主轴公转的过程中，偏心盘的位置偏移量直接决定了每一片桨叶在公转圆周不同位置的攻角变化，通过调整偏心盘的偏心距与偏心方向，即可精准改变每一片桨叶在旋转周期内的水动力合力方向与大小。建模过程中需要严格匹配桨叶的弦长、展长与安装节距的对应关系，桨叶的翼型选用低阻高升力的对称翼型，避免在正负攻角切换过程中出现水力效率骤降的问题，同时桨叶与转子轮毂的连接部位需要预留足够的摆动间隙，既要保证桨叶摆角调整的顺滑无卡滞，又要控制间隙量避免水流泄漏影响推进效率。

安装边界层面，整套转子机构的安装基座需要与船体底部的结构加强筋刚性连接，转子上端的驱动输入轴连接船内的减速齿轮箱，桨距控制的偏心调节机构则布置在转子轮毂的上部空腔内，整套机构突出船底的高度需要根据船舶吃水深度做匹配设计，既要保证桨叶完全浸没在工作吃水线以下避免吸气效应，又要控制突出高度减少船舶航行时的附体阻力。在运动关系校核上，需要重点验证公转过程中每一片桨叶的摆角运动轨迹，避免桨叶在最大摆角位置与轮毂、相邻桨叶发生运动干涉，同时连杆机构的铰接点需要做耐磨衬套的结构预留，长期在水下工作的铰接部位需要配置可靠的密封结构，防止泥沙进入铰接间隙造成磨损卡滞。

从功能特性来看，这套桨距控制机构可在转子额定转速不变的情况下，仅通过调整偏心盘的位置即可实现推力大小与方向的无级调节，相比常规螺旋桨配合舵机的操纵方式，其推力响应速度提升60%以上，在船舶靠离泊作业时可实现精准的位置保持，尤其在风浪流干扰较大的港口场景下，可通过实时调整推力方向抵消外界干扰，大幅降低驾引人员的操作强度。在水力性能设计上，每片桨叶在旋转一周的过程中攻角呈周期性平滑变化，避免了攻角突变造成的空泡剥蚀问题，桨叶的导边与随边做了圆弧过渡处理，减少桨叶表面的流动分离，提升整体推进效率的同时降低水下辐射噪声，对于有静音要求的特种作业船型也有较好的适配性。

结构建模过程中，所有铰接副的配合公差需要按照转动副的H7/g6配合等级选取，偏心控制盘的调节行程需要与桨叶的最大许用攻角做线性匹配，避免出现调节死区或者超程碰擦的问题。转子轮毂的内部流道需要做圆滑过渡，减少水流在轮毂表面的压差阻力，桨叶与轮毂的连接根部需要做圆角加强处理，抵消桨叶在水动力载荷作用下的根部弯曲应力，整套机构的重心需要落在转子主轴的中心线上，避免高速旋转时出现不平衡振动。在实际选型匹配时，需要根据船舶的设计航速、排水量、系柱拖力要求计算所需的转子直径与桨叶数量，桨叶的展弦比需要结合安装空间做优化，展长过大容易造成桨叶在水流冲击下的变形量超标，展长过小则会降低桨叶的有效做功面积，拉低整体推进效率。
