阿特拉斯科普柯SD7P膜式气体干燥装置

在气动系统的气源处理环节，压缩空气的干燥度直接决定下游气动元件的使用寿命与整套气动回路的运行稳定性，这款膜干燥机的三维建模完全参照实际施工尺寸还原，可直接用于气源处理站的布局设计、设备选型校核以及安装干涉验证。从实际应用场景来看，这类膜干燥装置常配套在小型气动控制柜、移动式气动工具站、精密气动检测设备的进气端，不需要额外接电，也没有冷媒类干燥机的复杂制冷回路，靠高分子膜的选择透过性就能实现压缩空气中水汽的分离，输出露点稳定的干燥压缩空气，尤其适合没有电源预留、安装空间紧凑、对设备重量有严格限制的气动应用场景，比如车载气动系统、小型自动化产线的末端气源处理、实验室气动检测台的气源净化等工况。

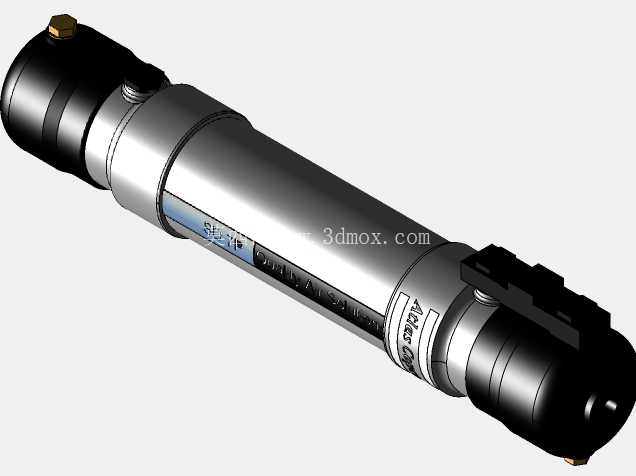

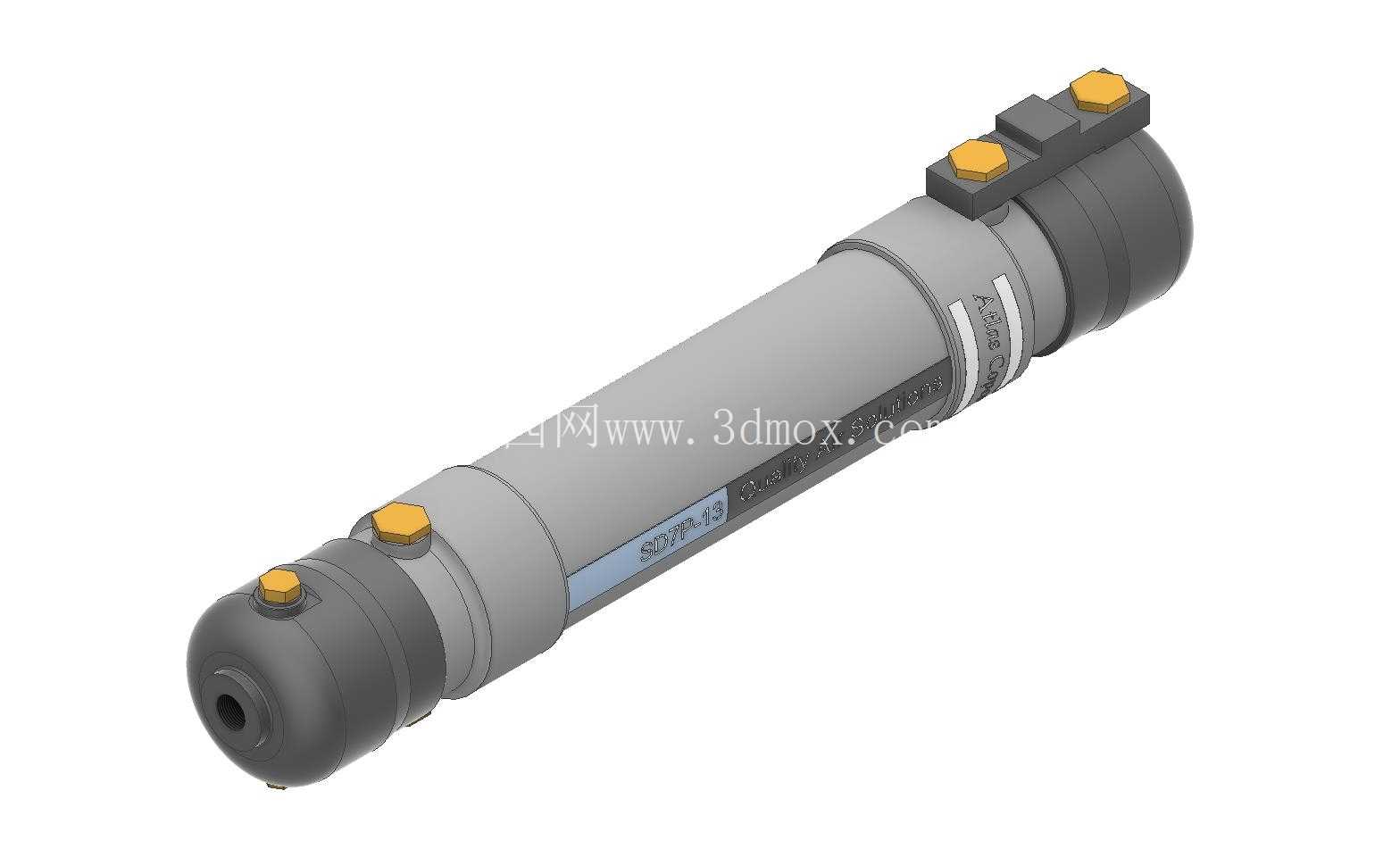

从功能特性来看，这款SD7P膜干燥机采用直通式筒体结构，主体为圆柱形承压筒体，两端采用端盖密封结构，筒体上分布的多个带六角密封堵头的接口分别对应进气、出气以及吹扫气出口，安装时不需要复杂的管路转接，可直接通过管螺纹对接上下游管路。设计过程中充分考虑了现场安装的边界条件，筒体的长径比经过优化，既保证了膜丝的填充长度满足干燥效率要求，又控制了整体安装长度，避免在狭小柜体内安装时与其他电气元件、管路接头产生干涉；两端端盖的连接结构采用快拆式密封设计，后期维护更换膜芯时不需要整体拆卸管路，只需松开端盖的连接紧固件即可抽出内部膜组件，大幅降低现场维护的工作量。

建模过程中对所有安装接口的位置、尺寸都做了1:1还原，包括筒体上的固定安装位尺寸、各个接口的螺纹规格、端盖的外轮廓尺寸都与实物一致，设计人员在做整站布局时，可以直接将模型导入装配体，核对安装空间是否足够，管路走向是否合理，不需要额外测量实物尺寸。筒体表面的标识位置、接口的朝向也完全参照实物还原，避免安装时出现接口方向错误导致的管路弯折问题。不同于大型冷干机需要预留检修空间、散热空间，这款膜干燥机的安装边界非常灵活，既可以水平安装在气源处理的安装导轨上，也可以通过支架垂直固定在柜体侧壁，建模时也预留了对应的安装支架配合面，方便设计人员根据实际柜内布局选择安装方式。

从结构设计思路来看，这款干燥机的筒体采用铝合金材质做阳极氧化处理，既保证了承压能力，又控制了整体重量，适合移动类气动设备配套；端盖部分采用高强度工程材质，耐压缩空气中的少量油污腐蚀，同时降低了两端接头处的重量，避免长期震动工况下接口处出现应力开裂。膜组件填充在筒体内部，压缩空气从一端进入后，沿筒体轴向流动，水汽在压差作用下透过膜丝壁从吹扫气出口排出，干燥后的空气从另一端输出，整个过程没有运动部件，运行时无震动无噪音，不需要定期做运动部件的维护保养，只需要定期更换前置过滤滤芯即可保证干燥效果。建模时也还原了筒体上的流向标识，避免安装时接反进出口导致干燥失效。

在实际选型配套时，设计人员可以通过这个三维模型直接核对设备的安装尺寸是否满足现场要求，比如在小型气动控制柜内布置气源处理元件时，需要确认干燥机与周边的过滤器、减压阀、油雾器等元件的间距，预留出接线、接气管的操作空间，这个模型的所有外轮廓尺寸、接口位置都与实物一致，可直接用于干涉检查，避免现场安装时出现尺寸不符需要重新加工支架、调整管路的问题。同时模型也还原了设备表面的所有细节特征，包括各个堵头的六角尺寸、标签的粘贴位置、筒体上的防滑纹理，在做设备的三维展示、安装指导文件制作时也可以直接使用，不需要再重新建模绘制细节。
