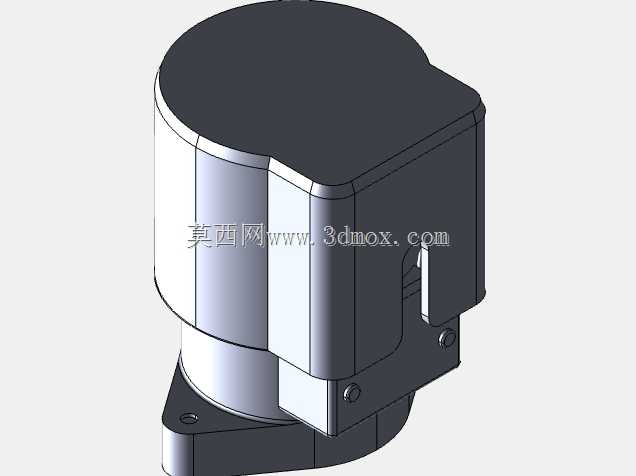

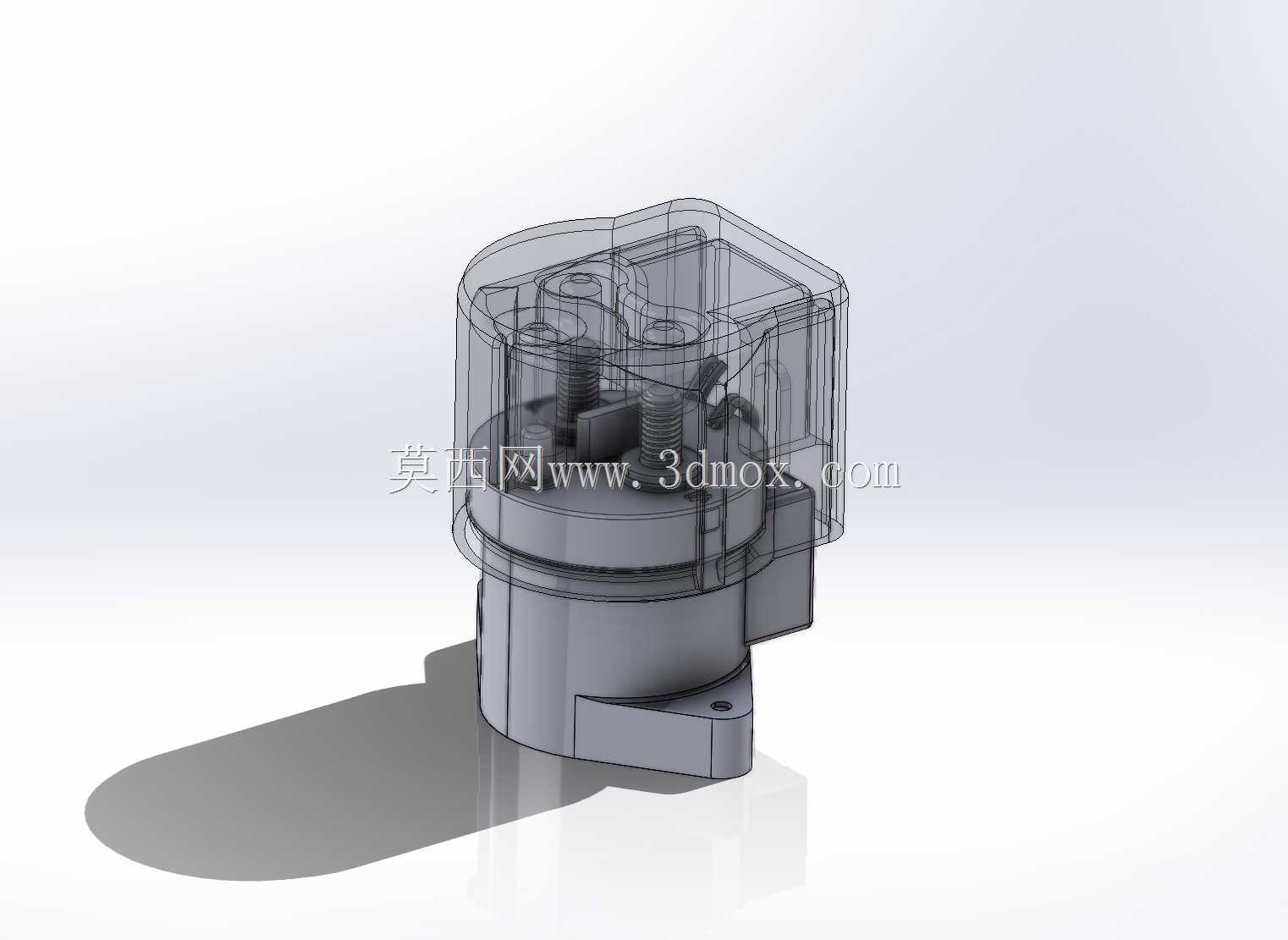

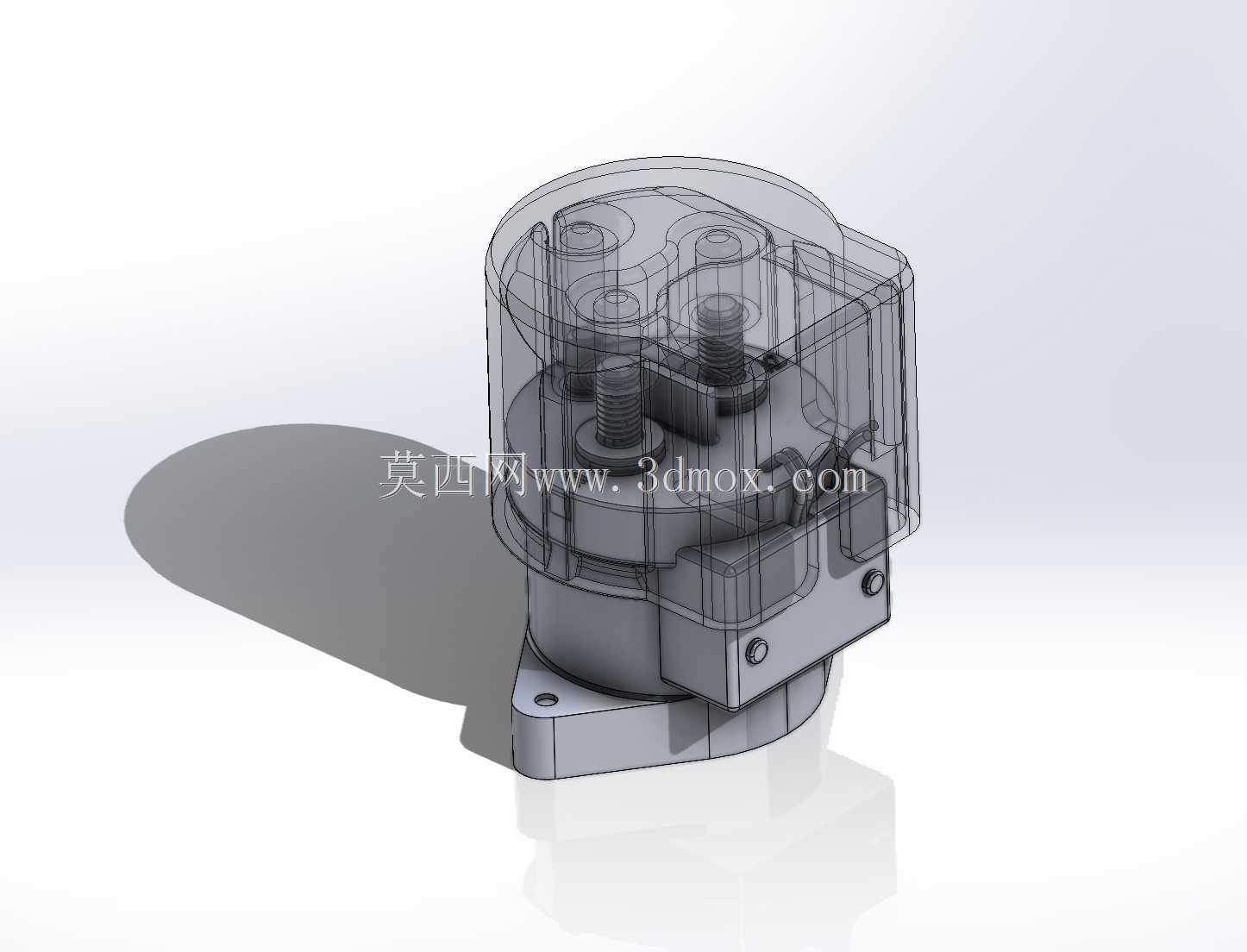

卡扣式Kilovac EV200高压接触器防护盖

在新能源汽车高压配电、动力电池包内部的高压回路布局中，高压直流接触器是负责回路通断控制的核心部件，Kilovac EV200作为常用的大电流高压接触器，其顶部接线区域长期处于多线束交错、存在金属碎屑掉落、绝缘层磨损风险的舱内环境，裸露的接线端与接触器本体顶部容易积累灰尘、凝露，或是被周边线束的硬质接头剐蹭，存在绝缘失效的隐患，这款卡扣式接触器盖正是针对该类安装场景设计的防护结构。

从实际装车的使用需求出发，该防护盖不需要额外设计固定孔位或者粘接结构，完全依托接触器本体顶部的外形轮廓做卡扣限位，安装时对准位置施加垂直压力即可卡入到位，卡扣的卡接量经过匹配设计，既不会因为卡接过松导致车辆行驶振动中脱落，也不会因为过盈量过大造成安装困难，甚至压损接触器顶部的塑料壳体。考虑到不同项目的高压线束出线方向存在差异，该盖体没有预设固定的出线开口，结构设计人员可以根据自身项目的线束走向、线径规格，在盖体对应的侧壁位置自行开设出线缺口，适配不同走向的动力线束，不需要因为出线方向的差异重新开模制作防护盖，大幅提升了该结构的适配灵活性。

材料选型上适配耐高温绝缘的3D打印耗材，比如常用的PA12玻纤增强耗材或者耐高温PETG耗材，打印过程中不需要额外添加支撑结构，盖体的所有加强筋、卡扣结构都采用自支撑角度设计，打印完成后只需要去除少量的打印底座残留即可直接使用，不需要二次打磨或者机加工，适合样车试制阶段的小批量快速制作，也适合售后维修场景下的单件替换。

从安装边界来看，该盖体完全覆盖接触器顶部的接线区域，整体轮廓不超出接触器本体的最大安装尺寸，不会和周边布置的高压铜排、线束固定支架、绝缘隔板产生干涉，盖体顶部做了平缓的弧面过渡，没有尖锐的棱角，避免和上方铺设的高压线束绝缘层产生应力集中磨损。盖体侧壁的厚度控制在1.5mm到2mm之间，既保证了足够的结构强度，在受到周边部件轻微挤压时不会开裂，也不会因为壁厚过大占用过多的舱内安装空间，在电池包内部这类空间寸土寸金的布置场景下，该尺寸设计能够很好地适配紧凑的布局要求。

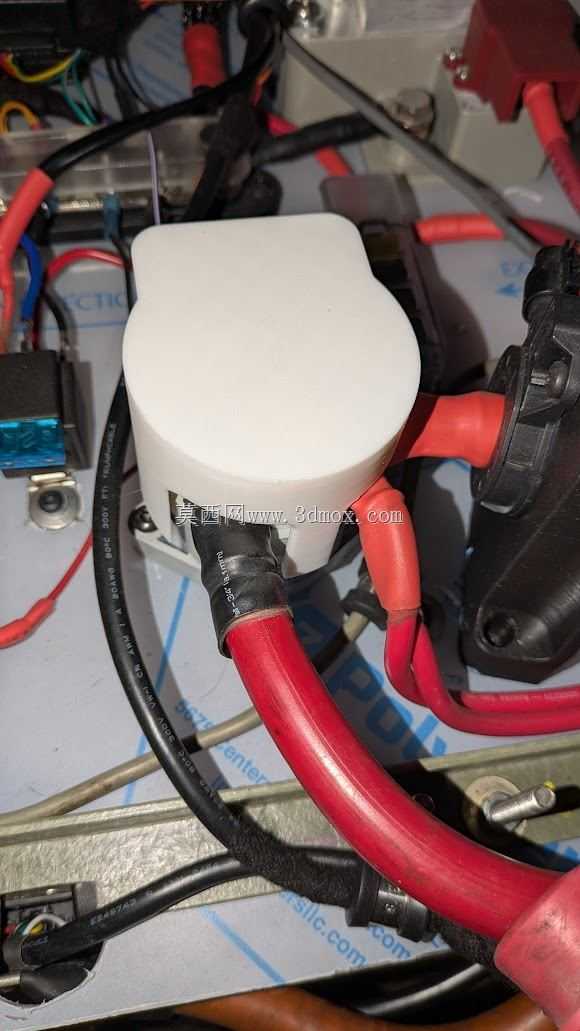

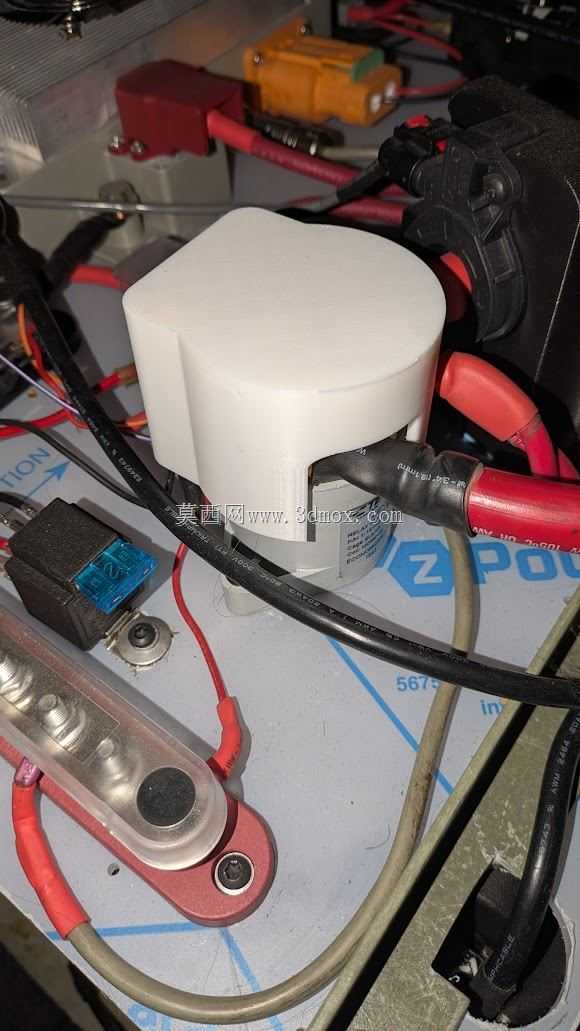

实际装车验证中，该卡扣式防护盖能够有效阻挡装配过程中产生的金属螺丝、焊渣碎屑掉落到接触器接线端之间，避免高压极间短路的风险，同时也能减少舱内凝露、灰尘在接触器顶部的积累，提升高压回路的绝缘可靠性。相比传统的缠绝缘胶带、套热缩管的防护方式，这种卡扣式盖体可以反复拆装，后续售后检修接触器接线时，只需要撬开卡扣即可取下盖体，检修完成后重新卡装即可，不会像胶带或者热缩管一样拆装后就需要重新更换，大幅降低了售后维护的成本。

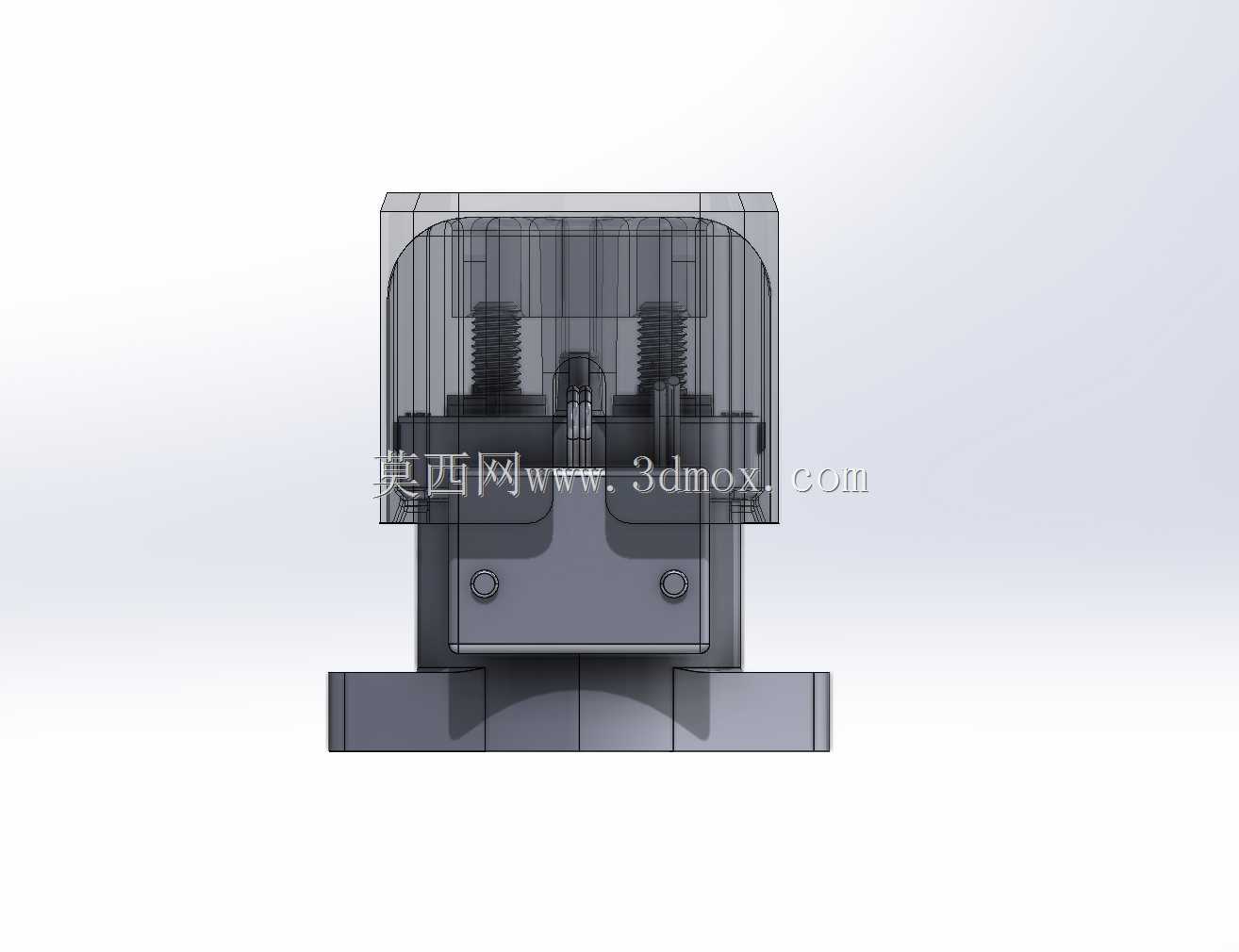

在结构设计的细节上，盖体内侧对应接触器顶部的凸起定位柱做了避让槽，安装时可以通过避让槽快速定位，避免装反或者装偏，卡扣的位置对称分布在盖体的两侧，卡接时受力均匀，不会出现单侧卡紧另一侧翘起的问题。盖体边缘和接触器本体表面的贴合处做了微小的翻边设计，能够一定程度上阻挡液体顺着侧壁缝隙流入接线区域，在遇到少量冷凝水或者洗车渗水的场景下，能够引导液体从盖体边缘流走，不会直接积存在接线端位置。针对高压场景的绝缘需求，盖体内壁和接触器带电部位之间预留了足够的电气间隙，即使在3D打印存在0.1mm左右的打印精度误差的情况下，依然能够满足高压部件的绝缘距离要求，不会出现绝缘击穿的问题。
