公铁平交道口铺面结构三维设计

　　公铁平交道口是公路与铁路线路平面交叉的核心节点设施，这套三维结构完整还原了道口铺面的实际铺装逻辑，可直接用于道口改造方案论证、施工交底模拟、运维人员培训等场景。在实际工程应用中，这类道口多设置在厂矿内部专用线与厂区道路交叉处、城郊支线铁路与市政道路交汇段，需要同时满足铁路列车轮对的高频碾压荷载、公路机动车的反复通行摩擦，还要兼顾非机动车、行人的通行平顺性，避免出现道口铺面沉降、板件翘曲、轮缘槽卡滞等常见病害。

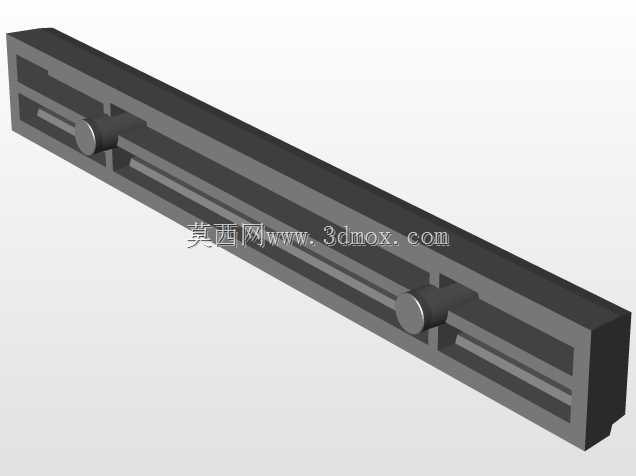

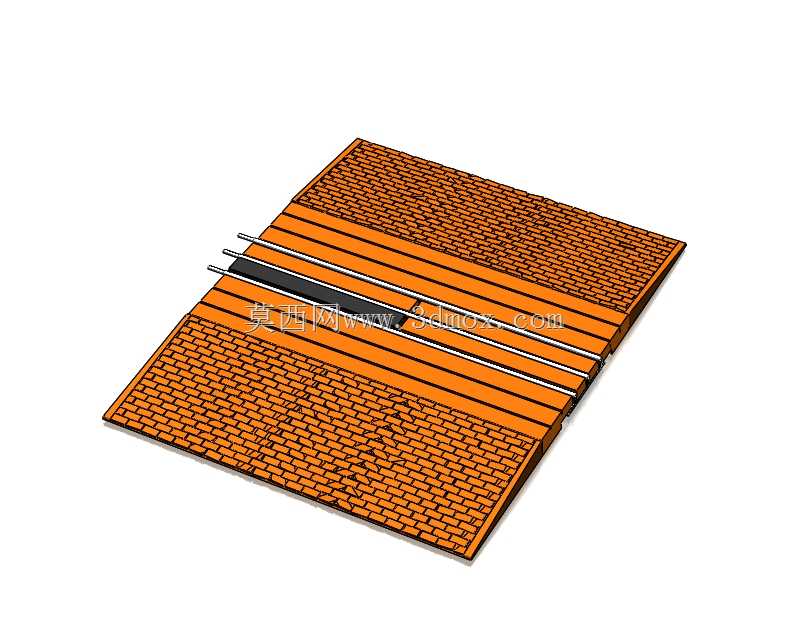

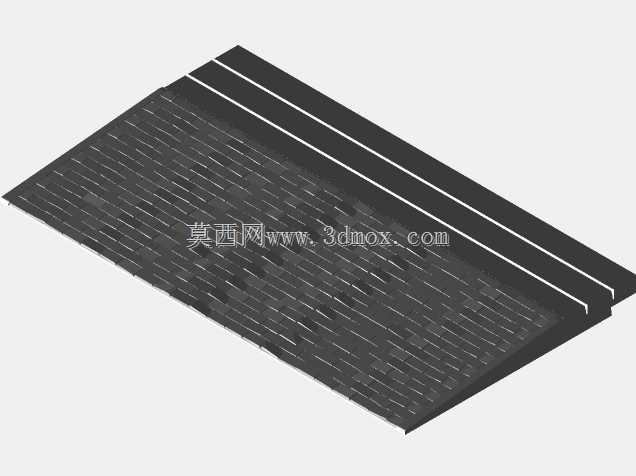

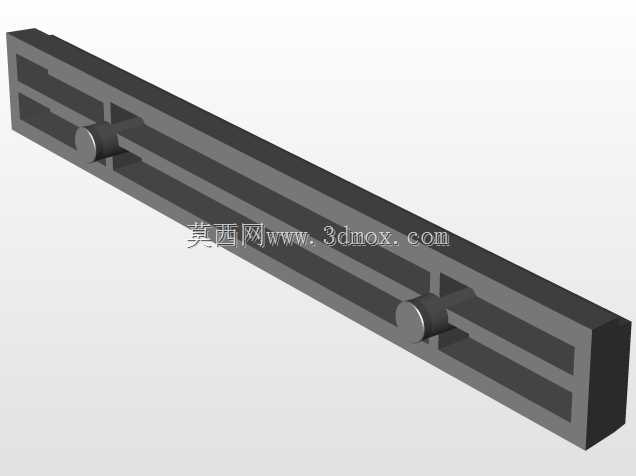

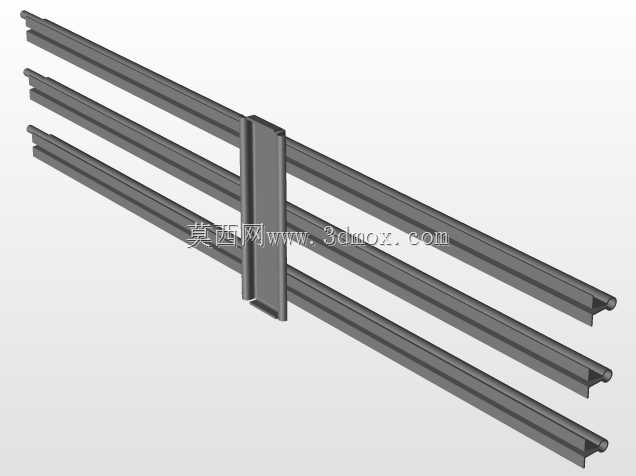

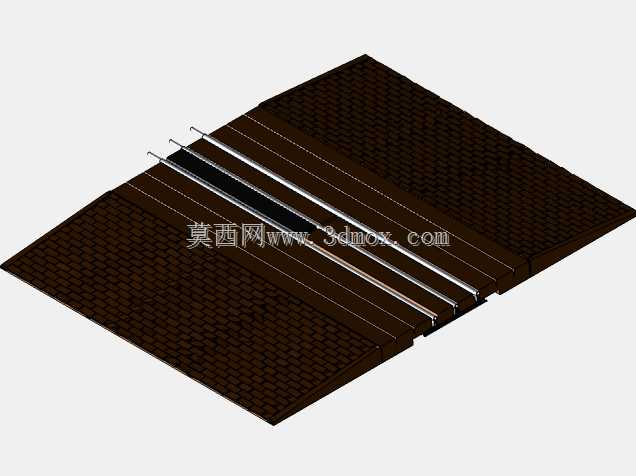

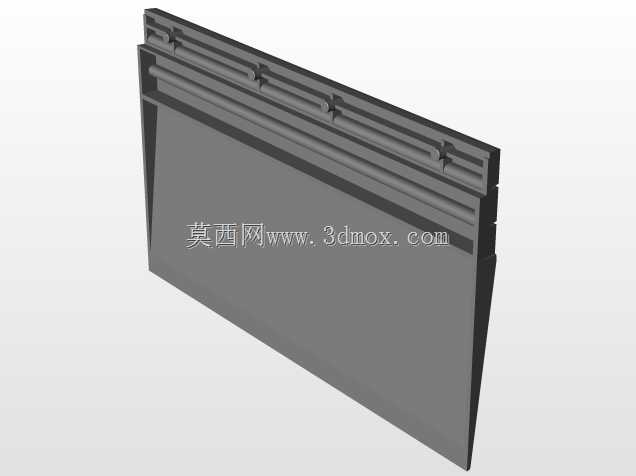

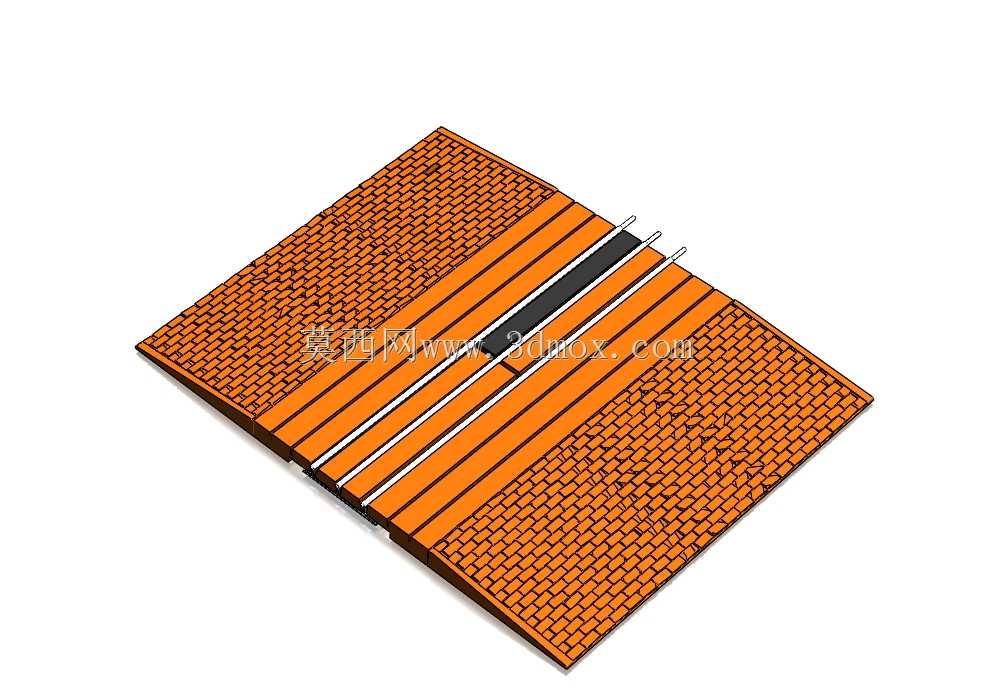

　　从结构功能来看，模型完整呈现了道口的分层设计逻辑：中间区域对应钢轨布设位置，预留了标准宽度的轮缘槽，槽体两侧设置连续的承托结构，既保证列车轮对能够顺利通过，又能防止公路车辆的轮胎嵌入槽内引发通行风险；轮缘槽外侧的主铺面区域采用分块式铺装设计，板块表面做了防滑纹理处理，对应实际工程中的橡胶铺面或混凝土预制块铺面，板块之间预留了均匀的拼接缝隙，可适配温度变化带来的热胀冷缩变形，避免高温季节板块挤压拱起、低温季节缝隙过大漏渣。铺面两侧延伸至公路路面的衔接段，做了渐变过渡结构，能够让公路车辆从普通路面平顺驶入道口铺面，减少车辆通过时的冲击荷载，降低对道口结构的损坏概率。

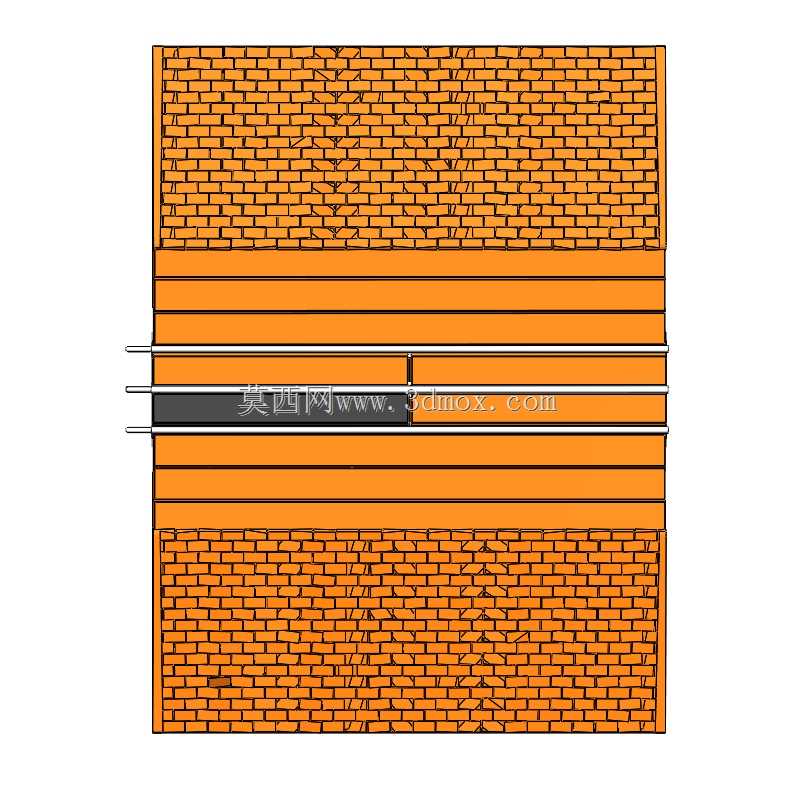

　　设计过程中首先要明确安装边界条件：需要匹配对应钢轨的型号、轨距参数，轮缘槽的宽度、深度严格符合铁路线路养护规范要求，既不能过宽导致公路车辆通行时颠簸、异物容易卡入，也不能过窄导致列车轮对摩擦槽壁引发磨耗异常。铺面板块的排布方向与钢轨走向保持平行，每块板块的固定点位都对应轨枕的承载位置，将列车、汽车传递下来的荷载直接分散到轨枕与道床上，避免板块悬空出现断裂。模型中呈现的砖纹过渡区域，对应道口外侧的公路路面硬化范围，实际施工中该区域需要与道口铺面做刚性衔接，防止衔接处出现沉降差导致跳车。

　　在结构细节处理上，轮缘槽内的空间做了贯通设计，便于日常运维中清理槽内积存的砂石、杂物，避免异物堆积导致列车轮对抬升引发脱轨风险；铺面板块的边缘做了倒角处理，减少车辆轮胎碾压时的边角崩裂问题；整个道口铺面的横向宽度覆盖公路通行的全幅范围，两端超出钢轨外侧的安全距离满足防护要求，防止车辆偏离通行区域时驶入铁路限界。这类三维结构在设计阶段可直接用于荷载模拟验证，通过施加不同轴重的汽车荷载、不同轴重的列车轮压荷载，校核铺面板块的强度、变形量，优化板块的厚度、配筋或加筋结构，避免后期投入使用后出现过早破损。同时在施工模拟中，可通过模型直观展示铺装顺序：先完成轨道结构的精调固定，再从轮缘槽位置向两侧依次铺装铺面板块，调整板块平整度后完成固定，最后做两侧路面的衔接施工，能够有效减少施工中的错漏，保证道口建成后的通行平顺性。对于运维人员而言，通过三维模型可快速掌握道口的结构组成，明确日常巡检的重点部位：轮缘槽的磨损情况、铺面板块的固定牢固度、衔接段的沉降差等，提升日常养护的针对性，延长道口的整体使用寿命。
