侧吸式精细喷涂喷枪结构设计

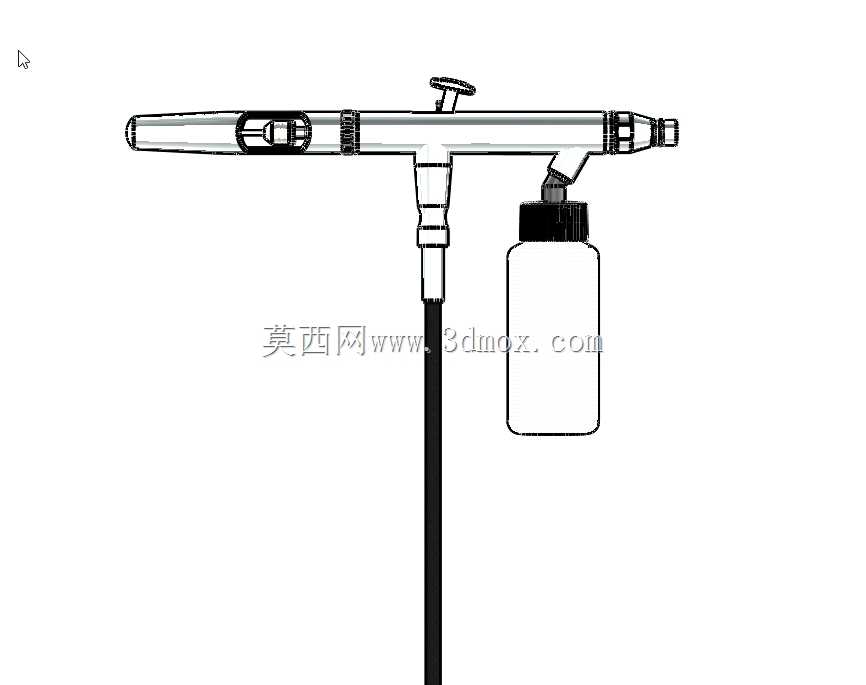

　　这款侧吸供料式喷涂工具，核心应用场景覆盖精细手工涂装作业，从模型制作的渐变色喷涂、小型工艺品的表面上色，到汽修领域的小面积补漆、皮具护理的均匀覆色，都能适配对应的作业需求。不同于重力上壶式喷枪的高位料壶设计，这款设备将储料容器布置在枪身侧下方，作业时的重心更贴近握持手的虎口位置，长时间精细操作时手腕的疲劳度会明显降低，尤其适合需要持续控枪走弧线、做薄喷多层作业的场景。

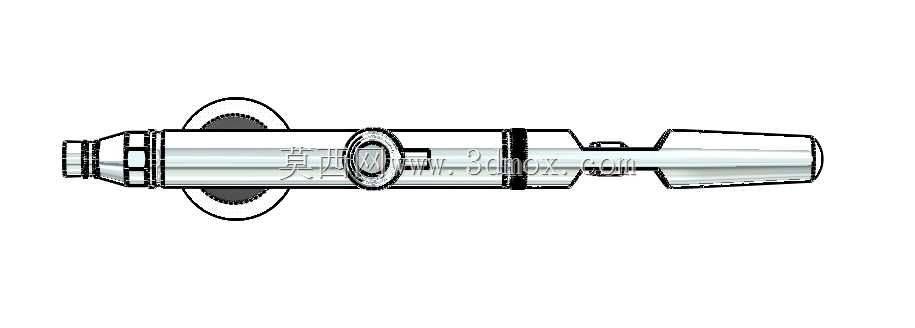

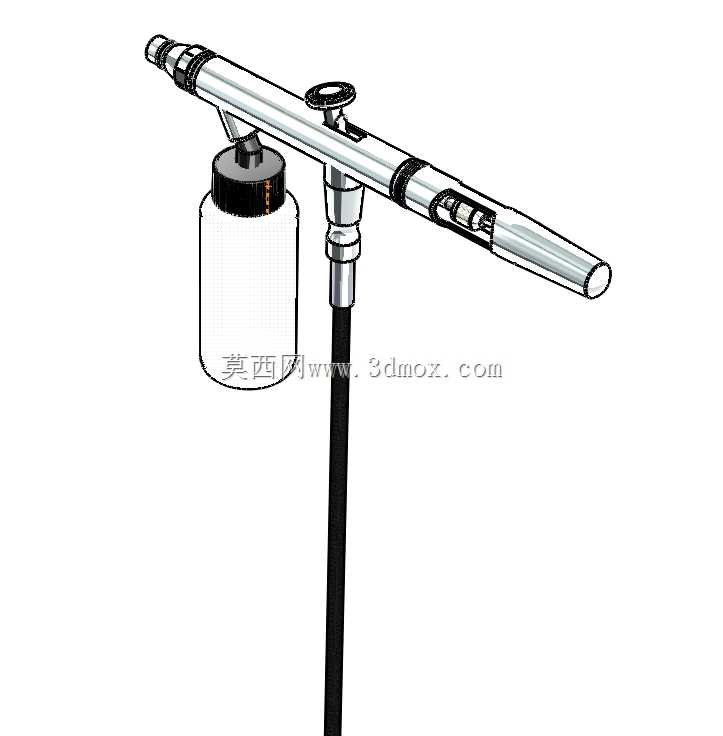

　　从功能结构来看，枪身主体采用细长笔式构型，整体握持直径控制在12mm左右，和日常书写的握笔姿态完全匹配，操作人员可以用捏笔的方式精准控制枪口与工件的距离，最小喷涂幅宽可以控制在3mm以内，满足精细勾边、局部晕染的作业要求。尾部的调节旋钮可以线性控制顶针的初始行程，直接调整出气量与出料量的匹配比例，顺时针旋紧时顶针完全封堵喷嘴，出料截止；逆时针旋转时，每转动一格对应的出料量变化梯度控制在0.02ml/s，方便操作人员根据涂料黏度调整出漆状态，避免出现流挂或者漆雾过干的问题。侧置的储料壶采用旋接式密封结构，壶身容量为22ml，接口处内置氟橡胶密封圈，在0.2MPa的工作气压下不会出现漏料问题，壶体采用透明高分子材质，作业过程中可以直接观察剩余料量，提前做好补料准备，避免喷涂中途断料造成的漆面色差。

　　设计过程中，首先对气路通道做了等径优化，从尾部进气接头到喷嘴处的气路全程保持3mm的通径，没有出现截面突变的结构，压缩空气通过时不会产生紊流，输出的漆雾形态均匀，边缘没有明显的飞散颗粒。扳机结构采用杠杆式设计，按压行程与顶针后退距离做了线性匹配，轻触扳机时仅出气不出料，可以用来吹净工件表面的浮尘；继续向下按压时，顶针逐步后退，涂料在负压作用下从侧壶被吸入混合腔，与高速气流充分雾化后从喷嘴喷出，整个按压过程的阻尼感均匀，不会出现行程卡顿或者出料突变的问题。枪身中部的快拆锁紧环，不需要额外工具就可以拧开，直接取出顶针、喷嘴做清洁，更换不同口径的喷嘴也十分方便，0.2mm口径适配高黏度的硝基漆、珐琅漆，0.3mm口径适配水性漆、丙烯颜料，0.5mm口径可以适配黏度更高的底漆、光油，覆盖不同的涂装工序需求。

　　安装边界方面，尾部的进气接头采用通用1/8英寸内螺纹接口，可以直接匹配市面上常见的气管快插接头，不需要额外做转接头适配，连接气源时的工作气压适配范围为0.15MPa到0.3MPa，超过0.35MPa时枪身内部的密封结构会出现漏气风险，配套的气管外径推荐选用4mm规格，弯曲半径不小于20mm，避免气路弯折造成气压不稳。侧壶的安装位置距离枪身中心轴线的垂直距离为28mm，作业时不会因为壶身突出遮挡操作人员的视线，枪口到握持位置的距离为110mm，操作人员可以清晰观察枪口与工件的相对位置，走枪时的轨迹控制精度更高。枪身尾部的调节旋钮突出长度为8mm，旋钮表面做了滚花处理，戴薄丁腈手套操作时也不会出现打滑的问题，调节时的反馈清晰。

　　实际作业过程中，这款喷枪的漆雾沉积效率比普通上壶式精细喷枪高15%左右，因为侧吸结构的混合腔位置更靠近喷嘴，涂料在气路中停留的时间更短，不会出现涂料在枪身内部沉积结块的问题，每次作业后的清洁工作量也更小，只需要在料壶中加入对应稀释剂，按压扳机喷出直到流出的液体完全透明，就可以完成基础清洁，不需要每次都完全拆解枪身。针对小批量多颜色的喷涂作业，还可以额外配套同规格的备用储料壶，更换颜色时直接换壶即可，减少洗枪的溶剂消耗与等待时间，尤其适合工艺品定制、模型代工这类需要频繁换色的作业场景。枪身表面做了阳极氧化处理，日常接触稀释剂、涂料时不会出现腐蚀掉漆的问题，长期使用后表面依然保持光滑，握持时不会粘留漆料残渣，清洁打理十分方便。
