自动旋转彩弹储弹供弹筒体结构设计

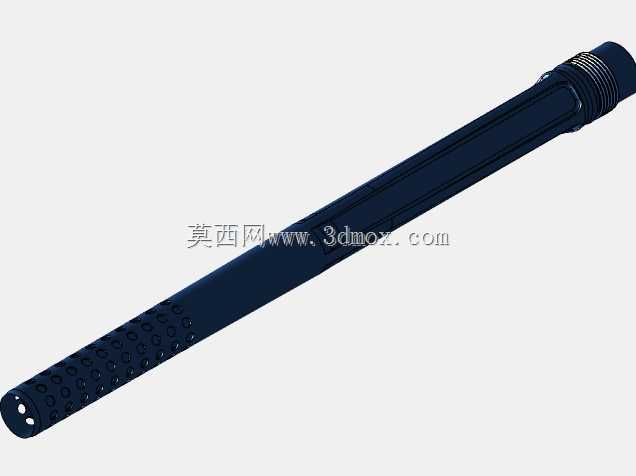

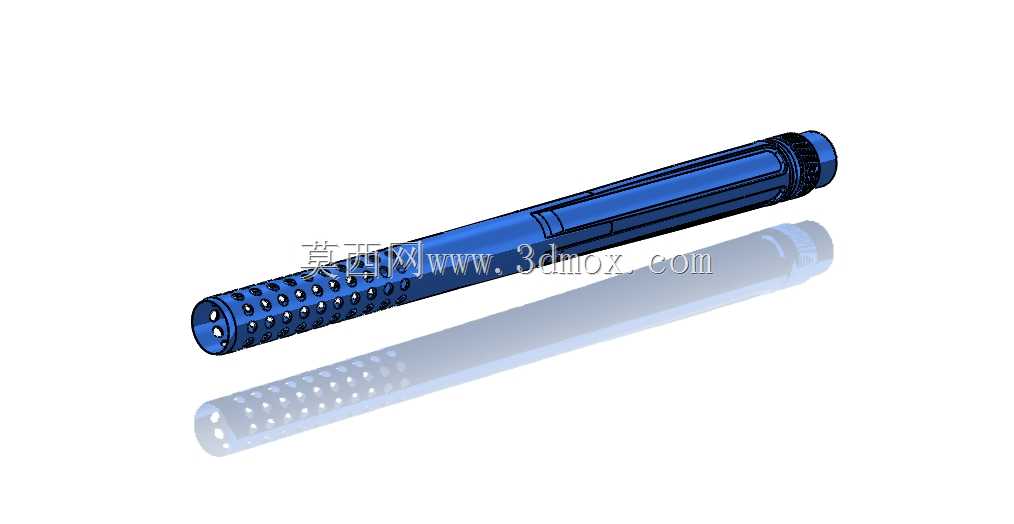

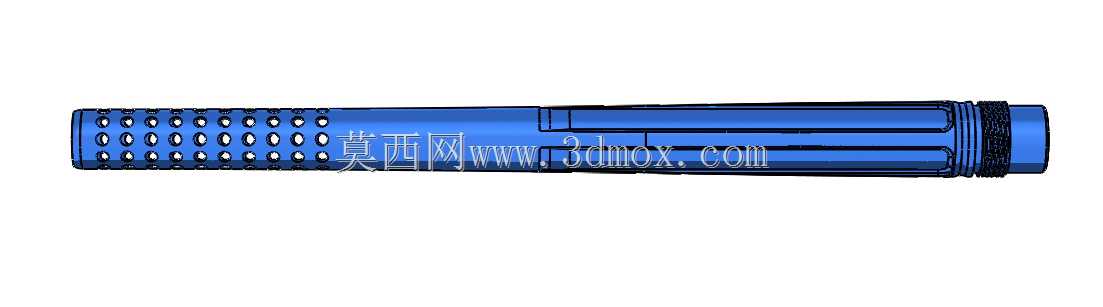

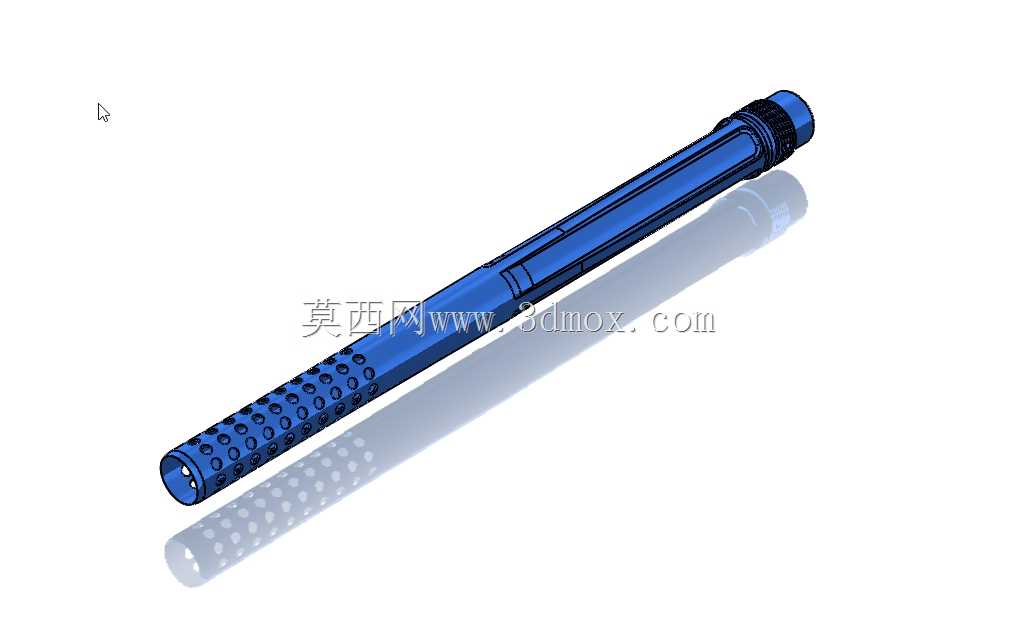

在彩弹竞技运动的配套器材领域，供弹组件的可靠性直接决定了器材的使用体验，这款旋转式储弹筒体是彩弹发射装置的核心配套储弹供弹部件，主要适配气动式彩弹发射器使用，承担彩弹颗粒的存储、有序输送功能，解决传统直筒式储弹结构容易出现的卡弹、供弹断续问题。从结构设计逻辑来看，筒体采用长条形圆柱构型，整体沿发射器轴向布置，不会额外增加发射器的横向尺寸，适配丛林竞技、场地对抗等多种运动场景下的持握需求，避免突出结构在移动过程中勾挂障碍物。筒体表面设计有密集的阵列式通孔，一方面可以降低筒体整体自重，减少长时间持握的负重感，另一方面可以在户外雨天或者高湿度环境下快速排出筒内积存的水汽，避免彩弹表层的水溶材质遇潮软化粘连，保证供弹顺畅。筒体的旋转供弹结构集成在尾端位置，内部设置有螺旋导槽，在发射器击发循环过程中，依靠气路余压驱动内部拨轮带动筒体小幅旋转，将筒内存储的彩弹沿导槽依次送入供弹口，相比传统重力供弹结构，在使用者快速移动、卧倒、侧向射击等非竖直持握姿态下，依然可以保证稳定供弹，不会因为姿态变化导致供弹中断。从安装边界来看，筒体前端设置有标准快插接口，可直接适配主流口径彩弹发射器的供弹口，安装时仅需对准接口推入即可完成锁定，拆卸时按压接口锁扣即可快速分离，不需要额外工具，方便使用者在竞技间隙快速补充彩弹或者更换储弹组件。筒体整体壁厚均匀，采用等壁厚设计思路，在保证结构强度的前提下控制整体重量，筒身的加强筋沿轴向布置，提升筒体抗跌落、抗碰撞的能力，应对竞技场景中可能出现的磕碰、摔落情况，避免筒体变形导致内部导槽卡滞。在实际使用场景中，这款储弹筒体的储弹容量适配常规竞技对局的弹药需求，不需要频繁补充弹药，旋转供弹的结构设计可以将供弹故障率控制在极低水平，减少因为供弹故障导致的对局失误。从结构建模的细节来看，筒身的通孔采用等径阵列排布，每个孔位的边缘都做了圆角过渡处理，避免锐边划伤彩弹表层，也避免使用者持握时被锐边划伤；尾端的旋转连接部位设置有密封胶圈槽，安装配套胶圈后可以避免灰尘、水汽从尾端缝隙进入筒体内部，保证内部旋转机构的运行顺畅。筒体的外形做了流线型过渡，前端和尾端都做了收窄倒角，没有突兀的凸起结构，持握时贴合手型，在快速出枪、移动射击的过程中不会硌手。对于结构设计从业者来说，这类运动器材的供弹结构设计，核心是平衡储弹容量、供弹可靠性、自重、安装便捷性几个维度的需求，不能单一追求某一项参数而忽略其他使用体验，比如如果单纯加大筒体直径提升储弹容量，就会导致持握不便，横向尺寸过大容易勾挂障碍物；如果单纯追求轻量化过度减薄壁厚，就会导致结构强度不足，磕碰后容易变形卡弹。这款筒体的设计在几个核心需求之间做了较好的平衡，轴向布置的长筒构型充分利用了发射器的轴向空间，不会额外增加横向轮廓，表面的通孔设计在减重的同时兼顾了排水排潮的功能，内部的螺旋导槽配合旋转拨轮的结构，解决了非竖直姿态下的供弹可靠性问题，快插接口的设计兼顾了安装的便捷性和连接的稳定性，密封结构的设计提升了组件在复杂户外环境下的适应能力。
