内螺纹圆柱连接锁紧阀块结构件

这款内螺纹圆柱连接锁紧件，主要应用在中小通径的流体管路系统中，常见于低压液压回路、民用供水支路、小型气动控制单元的节点位置，承担两段同规格外螺纹管路的对接锁紧功能，同时可作为阀组集成块的外接过渡接口，避免管路直接对接时出现的应力集中问题。从实际使用场景来看，这类零件多布置在设备管路排布紧凑的区域，比如小型液压站的阀组周边、家装水路的暗埋节点、自动化产线的气动分路模块，不需要额外的焊接或粘接工序，仅靠螺纹旋合就能完成装配，后期维护拆解也十分方便。

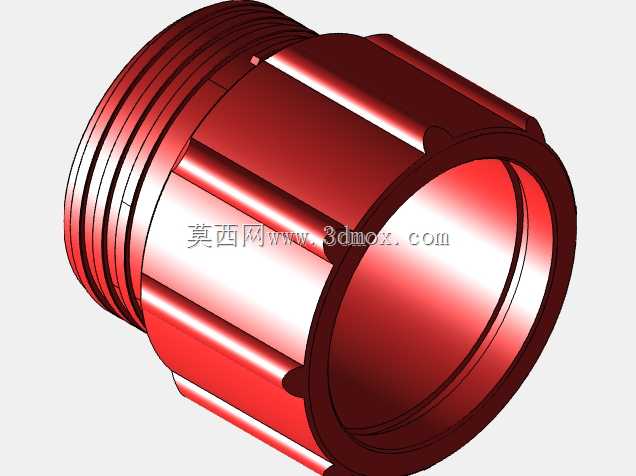

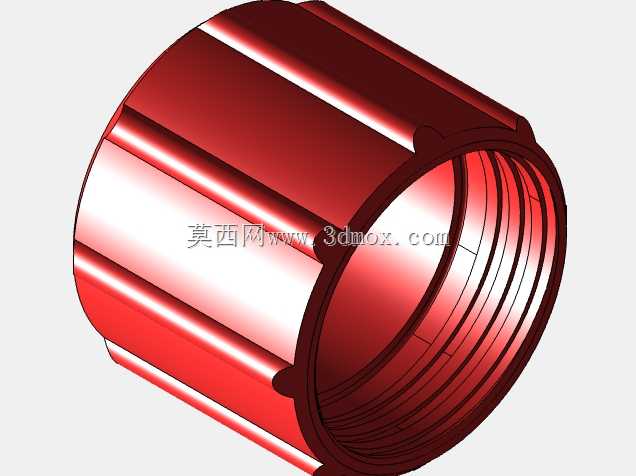

设计阶段首先考虑的是螺纹配合的密封性与同轴度，内螺纹采用标准圆柱管螺纹参数，牙型角公差控制在6H精度区间，螺纹起始端做了1.5倍螺距的引导倒角，避免装配时出现错牙、刮伤外螺纹镀层的问题。零件外壁做了等距分布的轴向防滑棱，棱边做了R0.8的圆角处理，既可以满足徒手装配时的摩擦力需求，也能适配普通管钳的夹持受力，不会因为夹持力过大导致外壁变形。零件的端面做了0.2mm的凹止口设计，装配时可以嵌入配套的密封垫片，防止管路带压运行时出现渗漏，止口的平面度公差控制在0.05mm以内，保证垫片受压均匀。

从安装边界来看，零件的整体外径比螺纹大径大6mm，预留了足够的管壁强度余量，在1.6倍额定工作压力的静压测试下，不会出现管壁开裂、螺纹滑牙的问题。零件的轴向长度按照螺纹旋合长度的1.5倍设计，既保证了足够的螺纹啮合扣数，也不会因为长度过长占用过多的管路排布空间，外壁的防滑棱高度控制在1.2mm，不会额外增加零件的最大外径尺寸，方便在狭窄的安装空间内完成操作。零件的内壁在螺纹末端做了退刀槽设计，退刀槽宽度为2倍螺距，深度比螺纹牙底深0.3mm，既方便螺纹加工时的退刀操作，也能避免外螺纹旋入到位后出现顶死的问题，同时可以留存少量管路介质中的杂质，减少杂质进入阀件内部造成卡滞的概率。

实际选型过程中，这类零件需要匹配对应通径的管路螺纹规格，安装时要注意旋合扭矩的控制，扭矩过大会导致螺纹牙型变形，扭矩过小则会出现密封不严的问题，外壁的防滑棱结构可以帮助操作人员在没有专用扭矩工具的情况下，靠手感判断旋合的松紧程度。零件的材质适配性较强，根据不同的使用场景可以选用铜合金、不锈钢或者工程塑料材质，铜合金材质多用于民用供水、常规气动回路，不锈钢材质多用于有腐蚀性介质的化工管路、食品级流体管路，工程塑料材质多用于低压气动、家装净水系统的管路连接。

从结构设计的合理性来看，这款零件没有多余的冗余结构，所有的结构特征都服务于装配便利性、连接强度与密封性能，外壁的防滑棱除了辅助装配的作用外，还可以增加零件的散热面积，在液压回路中可以帮助带走部分管路内介质的热量，降低局部油温升高带来的密封件老化问题。零件的两端结构完全对称，不需要区分安装方向，减少了装配过程中出现错装的概率，适合批量装配的产线作业场景，也降低了后期备件替换的选型难度。
