内六角双叉万向旋转吊环连接结构

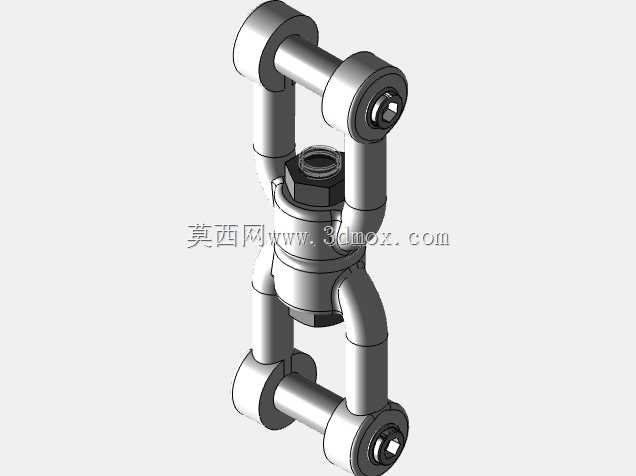

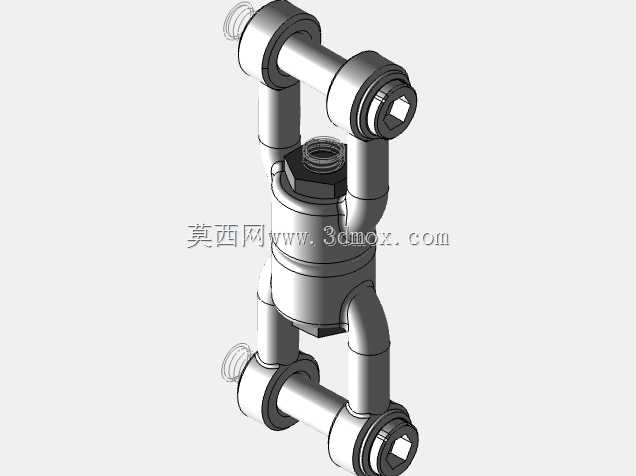

这类双叉带内六角结构的万向旋转连接件，在起重索具、工业管线吊挂、户外绳缆固定场景中应用十分广泛，核心作用是在两个受力端之间提供可多维度转动的铰接节点，避免索具或连接件在受力过程中出现扭转憋劲、应力集中的问题。从结构设计逻辑来看，两端的叉形接头分别对应不同的连接端，每个叉头都预留了销轴安装位，可通过配套销轴与吊耳、卸扣、绳缆端头等部件完成铰接，中间的旋转主体采用分体式装配结构，内置的转动副可以实现360度轴向旋转，配合两端叉头的铰接摆动，能够覆盖多方向的角度偏移需求，适配受力方向动态变化的工作场景。

设计过程中首先要考虑的是受力路径的合理性，整体载荷从一端叉头传入，经过中间旋转主体传递到另一端叉头，所有受力接触面都做了贴合度优化，避免局部应力集中导致的部件变形。两端叉头的内六角结构并非装饰设计，而是装配工艺的预留结构，在现场安装或者后期维护拆解时，可以直接用标准内六角扳手卡住受力部位，配合销轴的拆装作业，不需要额外制作专用工装，大幅提升现场装配的效率，也能避免安装过程中因为夹持不当破坏部件表面的防腐层。

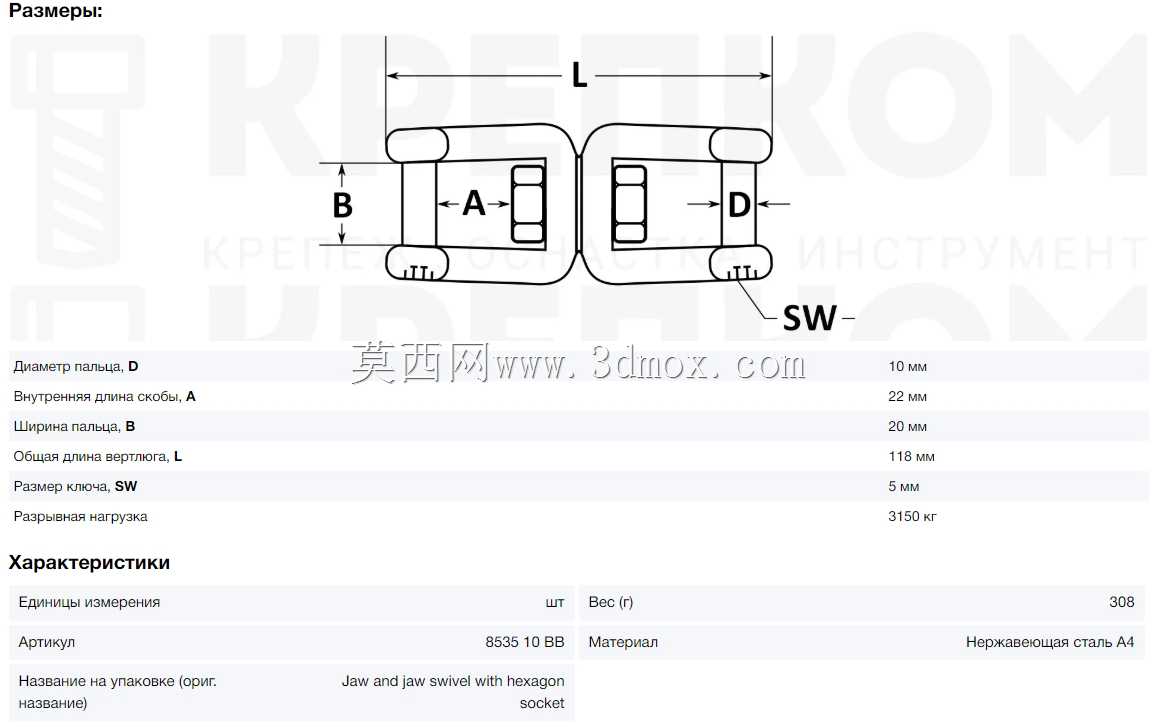

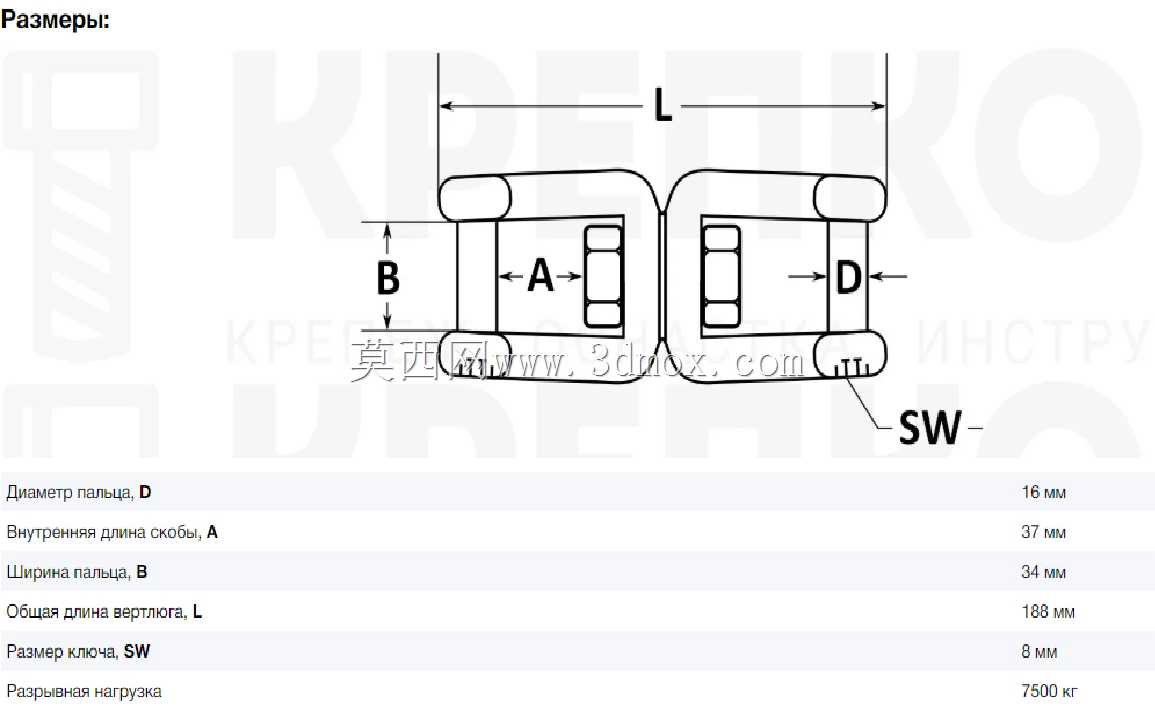

从安装边界来看，这类连接件的两个叉头开口尺寸、销轴孔直径都做了标准化适配，10mm和16mm两种规格的销轴孔可以匹配对应直径的标准销轴，适配A4不锈钢材质的使用场景下，能够满足沿海高腐蚀环境、食品加工车间、化工区域吊挂的防腐要求，不会因为长期暴露在潮湿或者有腐蚀性介质的环境中出现锈死无法转动的问题。中间旋转部位的配合间隙经过严格控制，既保证转动过程顺滑无卡滞，又不会因为间隙过大导致受力时出现晃量，影响整个吊挂系统的稳定性。

在实际选型应用中，需要注意这类旋转连接件的额定载荷匹配，不能超载荷使用，安装时要保证两端销轴的轴向固定可靠，避免销轴脱出引发安全隐患。相较于固定式的刚性连接接头，这种带万向旋转功能的双叉结构，能够抵消索具受力时产生的扭转力矩，比如在起重作业中重物发生小幅转动时，连接件可以跟着同步旋转，不会让绳缆或者吊索出现拧麻花的情况，有效延长索具的使用寿命，也能提升整个吊挂系统的安全系数。在管线吊挂场景中，这类连接件可以吸收管线因为热胀冷缩产生的微小位移，避免管线接头部位因为刚性约束出现应力开裂的问题。

建模过程中需要重点关注几个配合面的公差设定，旋转副的配合公差要控制在合理范围，过松会导致连接晃动，过紧则会出现转动卡滞甚至装配后无法转动的问题；叉头部位的销轴孔同轴度需要严格保证，否则安装销轴时会出现别劲的情况，导致铰接部位无法顺畅摆动；内六角结构的尺寸要符合标准内六角扳手的尺寸规范，保证扳手能够完全卡入，避免装配时出现打滑磨损六角孔的问题。所有边角位置都做了圆角过渡处理，避免尖锐边角在安装或者使用过程中划伤操作人员，也能减少应力集中点，提升部件的疲劳强度。
