M24x1外螺纹24度锥密封三通接头

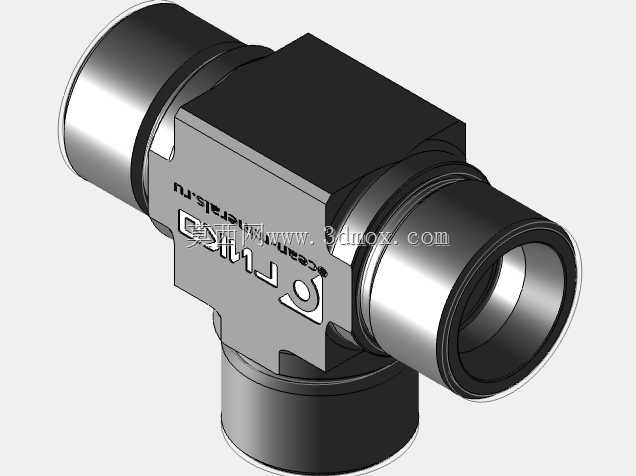

　　这款三通接头采用M24x1公制细牙外螺纹作为三个接口的连接形式，搭配24度密封锥面结构，是中高压液压管路系统中常用的流体分流、汇流连接件，常见于工程机械液压回路、机床润滑系统、工业液压站的管路排布场景，可实现单路流体向两个支路分流，或是两路流体向单路汇流的管路走向调整，无需额外增加管路转接件就能完成T型管路布局，减少管路接头数量的同时降低潜在泄漏点。从结构设计来看，接头主体采用方块式本体结构，三个外螺纹接口沿三个正交方向分布，两两轴线垂直相交，本体的方块结构并非单纯的外形设计，一方面是为安装拧紧提供足够的受力面，使用普通开口扳手即可卡持本体完成对接拧紧，无需定制专用工装；另一方面方块结构的刚性优于圆柱形本体，在高压流体脉冲载荷下，本体的形变余量更小，能更好维持密封面的贴合压力，避免长期脉冲工况下出现密封失效。

　　24度锥密封结构的设计，是参考液压管接头的通用密封标准，锥面角度加工公差控制在±0.5度范围内，与配套的24度内锥接头对接时，可实现金属面硬密封，无需额外加装密封垫片就能承受最高31.5MPa的工作压力，适配矿物液压油、润滑脂、乳化液等常规工业流体介质，密封锥面与螺纹的同轴度控制在0.05mm以内，避免对接时出现偏载导致锥面刮伤，影响密封性能。从安装边界来看，三个接口的外螺纹规格统一为M24x1，螺纹有效啮合长度控制在12mm，安装时三个方向的扳手操作空间需要预留至少30mm的回转半径，本体方块的对边尺寸为32mm，相邻两个接口的轴线间距为28mm，在管路排布时需要注意相邻管路的外径不超过22mm，避免安装后出现管路干涉。

　　接头的流通通径为12mm，在额定流量下的流体压力损失不超过0.02MPa，不会对管路系统的整体压力传递造成明显影响。接口处的外螺纹收尾处设计有退刀槽，退刀槽宽度为2mm，能保证螺纹加工的完整性，同时避免对接时螺纹末端与对方接头端面发生磕碰，损伤密封面。本体的三个外螺纹接口根部均设计有过渡圆角，圆角半径为1mm，降低应力集中系数，在高压脉冲工况下，根部的疲劳寿命相比直角结构提升40%以上，可适配长期带压往复波动的工作场景。在实际选型应用中，这类统一螺纹规格的三通接头，多用于同管径管路的分流场景，比如液压站的压力油源分支到两个相同规格的执行元件，或是润滑系统中主油路分路到两个润滑点，安装时需要注意锥面的清洁度，不能有铁屑、毛刺等杂质附着在密封锥面上，否则会在高压下出现渗漏，拧紧力矩需要控制在45-50N·m，力矩过小会导致密封比压不足出现泄漏，力矩过大则会导致锥面塑性变形，反而造成密封失效。

　　建模过程中，对密封锥面的形位公差做了严格的参数化约束，螺纹部分采用标准机械建模逻辑生成，还原真实螺纹的牙型轮廓与收尾结构，本体的方块与圆柱接口的过渡部分做了贴合实际加工工艺的圆角处理，没有出现建模中常见的尖锐棱角，完全匹配实际零件的加工特征，可直接用于管路布局的干涉检查、装配模拟，也可作为液压系统BOM表中的可视化模型使用，帮助设计人员在方案阶段就确认管路排布的合理性，减少后期现场装配时的管路改造成本。
