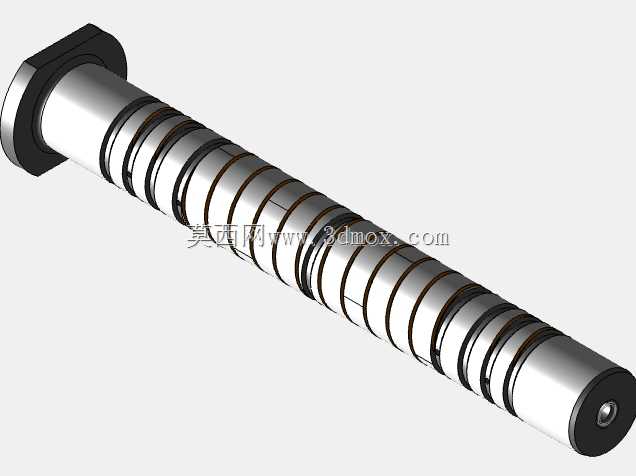

带螺旋润滑槽的阀块配套销轴结构

　　从实际工况适配来看，这类销轴常配套在高压工况的阀组铰接位，比如工程机械液压系统的换向阀块、工业管路的调节阀内部铰接点，这类点位的运动频率通常在每分钟数次到数十次不等，部分重载工况下还会承受径向偏载，普通光轴在这类场景下运行一段时间后，配合面的润滑油会被往复挤压排出，形成干摩擦导致配合间隙变大，最终引发阀件动作卡滞、内泄漏量超标的问题，而螺旋槽的设计相当于在销轴表面构建了连续的储油通道，当销轴在阀块对应销孔内做往复滑动或者小幅转动时，螺旋槽内存储的润滑脂会随着运动被均匀涂布到整个配合圆柱面，持续维持稳定的润滑油膜，即使在长期不补充润滑的工况下，也能大幅降低配合面的磨损速率。在液压阀组、流体控制阀门的装配结构中，这类带螺旋润滑槽的销轴属于核心运动副配套零件，主要应用在阀块内部需要往复滑动、小幅转动的铰接点位，承担载荷传递、运动导向、部件定位的多重作用，区别于普通光面销轴，其表面的螺旋槽结构专门针对长期往复运动的润滑需求设计，解决了常规销轴在高频动作下润滑油膜易破裂、磨损快的痛点。

　　从设计思路层面拆解，这个销轴的结构完全围绕阀块内的安装空间与运动需求做匹配：头部采用带法兰的挡边结构，安装时法兰端面直接贴合阀块的安装基准面，不需要额外加装轴向定位套，既简化了阀块内部的装配工序，也能避免销轴在往复运动中出现轴向窜动，法兰的厚度与外径尺寸严格匹配阀块上的沉孔安装边界，装入后法兰端面不会突出阀块的装配平面，不会干涉其他阀件组件的安装；杆部的螺旋槽采用等距等深的矩形截面设计，槽深控制在杆部直径的5%-8%区间，这个深度区间既保证了足够的润滑脂存储量，也不会过度削弱销轴的结构强度，避免在承受径向冲击载荷时出现应力集中断裂的问题；杆部末端做了小尺寸的倒角与中心定位孔，倒角结构方便销轴快速压入阀块的对应销孔，减少装配时的卡滞风险，中心孔则用于装配时的定位顶紧，也可作为后续磨损检测的基准点位。从安装边界来看，这类销轴的杆部直径与阀块销孔采用H7/f6的间隙配合，配合间隙控制在0.02-0.04mm之间，既保证运动时的灵活度，也不会因为间隙过大导致运动偏摆，影响阀件的动作精度；螺旋槽的旋向没有做强制限定，通常会根据销轴的实际运动方向做匹配，当销轴做往复直线运动时，左右旋向的润滑效果差异不大，如果销轴伴随单向转动，则会选择与转动方向相反的螺旋槽旋向，保证运动过程中润滑脂能被持续带入配合面的核心承载区，而不会被转动离心力甩出槽外。

　　在实际选型应用中，这类销轴不需要额外加装密封件，因为其安装位置处于阀块的封闭内腔，润滑脂不会出现外泄问题，螺旋槽内的润滑脂填充量通常控制在槽容积的70%左右，避免填充过满在销轴压入时润滑脂溢出污染阀块内的其他密封组件。对比普通的直槽润滑销轴，螺旋槽的连续结构不存在储油盲区，整个配合面的润滑均匀度提升40%以上，在同等载荷、同等动作频率的工况下，使用寿命能达到光面销轴的3倍以上，尤其适合那些装配后难以定期补充润滑的阀组内部点位，能有效降低阀件的后期维护频次，减少因销轴磨损导致的阀件故障停机概率。

　　从结构强度校核的角度，这类销轴的材质通常选用中碳合金钢做表面淬火处理，表面硬度达到HRC45-50，芯部保持足够的韧性，既能承受表面的摩擦磨损，也能承受瞬时的径向冲击载荷，螺旋槽的槽口位置做了微小的圆角过渡，避免槽口的锐边在运动过程中刮削销孔内壁，也能减少应力集中点，提升销轴的抗疲劳强度。在三维建模过程中，这类零件的建模重点在于螺旋槽的路径与截面匹配，需要保证螺旋槽的导程与杆部长度适配，避免槽道延伸到法兰端面或者末端倒角区域，导致储油结构失效，同时杆部的圆柱度、法兰端面与杆部轴线的垂直度都需要严格控制形位公差，否则安装后会出现运动卡滞、法兰贴合不严的问题，影响整个阀块的装配精度。
