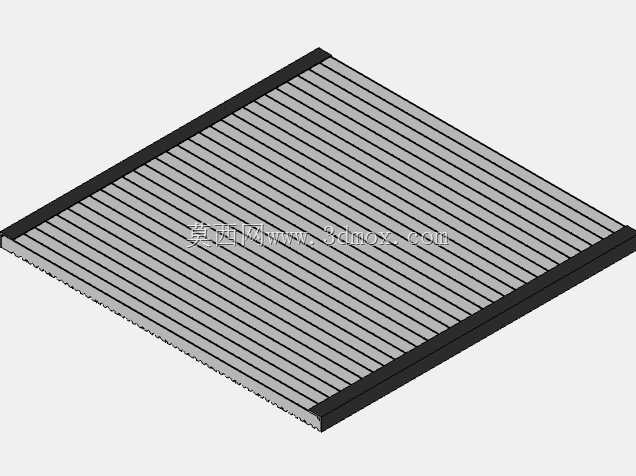

焊接钢制格栅承载踏板结构设计

项目分类:通用五金配件 发布时间:2025-11-10 ID:1093939
  • 焊接钢制格栅承载踏板结构设计

在工业厂区的操作平台、设备巡检走道、罐区检修通道以及市政工程的沟井盖板场景中,焊接式钢格栅踏板是极为常用的承载构件,这类构件需要同时兼顾承载能力、排水排屑性能、防滑性能以及安装便捷性,本次设计的焊接格栅踏板正是针对这类场景做的结构优化。从实际使用场景来看,这类格栅踏板常被铺设在各类工业设备周边的操作平台上,比如阀门组周边的操作走道、泵区的巡检通道、钢结构平台的楼面,相比花纹钢板,格栅结构不会积存油污、雨水或者生产碎屑,人员行走时不会因为表面积液打滑,同时镂空结构能大幅降低风阻,在户外高架平台使用时能减少强风对结构的横向载荷,也能降低整体结构的自重。

从结构设计思路来看,这款格栅采用扁钢与扭绞方钢正交焊接的结构形式,承载方向的扁钢沿踏板短边方向排布,直接承接竖向载荷,将人员行走或者临时堆放工具的载荷传递到两侧的支撑边框上,正交排布的扭绞方钢一方面起到横向拉结作用,避免扁钢受载后出现侧向失稳,另一方面扭绞的表面结构能提升行走时的摩擦力,即使表面有少量油污也能保持足够的防滑性能。踏板四周采用加厚扁钢做包边处理,包边与内部承载扁钢采用满焊工艺连接,避免边缘部位受载后出现散架变形,同时包边结构上预留了安装固定的孔位,安装时可以直接通过螺栓或者焊接的方式与下方的支撑梁固定,不需要额外做连接构件。

从尺寸边界来看,这款踏板的有效铺设尺寸为1060mm×1100mm,整体厚度控制在常规工业平台踏板的通用厚度范围内,能够适配多数现有钢结构平台的支撑梁间距,不需要对原有支撑结构做改造就能直接替换安装。承载扁钢的间距经过优化,既保证了足够的镂空率满足排水排屑需求,又能避免女士高跟鞋、小直径工具掉落,同时符合工业走道的安全规范要求,不会出现卡脚的风险。扭绞方钢的间距设置兼顾了防滑性能和焊接工艺性,间距过小会增加焊接工作量提升成本,间距过大则会降低横向拉结效果,同时减少防滑接触点,实际设计中经过多次载荷仿真验证,当前的间距设置能在1.5倍额定均布载荷下保持挠度在规范允许范围内,不会出现明显的下凹变形。

在实际选型应用中,这类焊接格栅踏板可以根据使用场景的载荷要求调整扁钢的厚度和高度,比如重载区域的检修通道可以选用更厚的承载扁钢,而普通人行走道则可以选用常规厚度的扁钢来控制成本。相比螺栓组装的格栅板,焊接结构的整体刚性更好,长期受载后不会出现连接件松动的问题,在有振动的设备周边使用时不会产生异响,也不需要定期检查紧固连接件,后期维护成本更低。踏板的边缘包边做了倒角处理,避免安装和搬运过程中锋利的边缘划伤施工人员,同时包边的平面度经过校平处理,安装后相邻踏板之间的缝隙均匀,不会出现高低差绊倒通行人员的情况。

从建模细节来看,模型还原了焊接格栅的所有结构细节,包括扁钢的截面、扭绞方钢的螺旋形态、周边包边的焊接位置,能够直接用于钢结构平台的整体装配仿真,验证安装干涉情况,也可以导出工程图直接用于生产下料。在做整体平台设计时,可以直接调用这类标准模块,根据平台的实际排布调整数量和排布方向,大幅提升设计效率,不需要每次都从零开始建模。同时模型的结构细节能够为生产工艺提供参考,比如焊接位置的排布、扭绞方钢的嵌入深度,都能直接转化为生产工艺要求,保证成品的结构强度和外观平整度。
